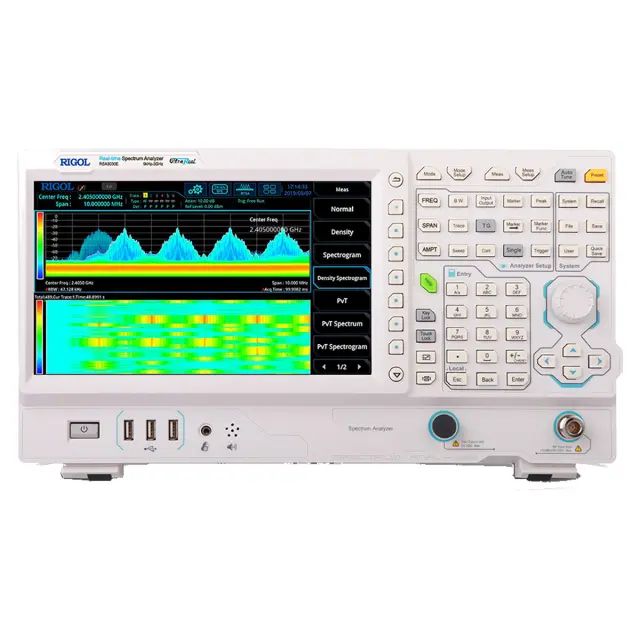

Анализатор спектра реального времени RIGOL RSA3030E

Анализатор спектра реального времени RIGOL RSA3030E

Тип устройства: анализатор спектра реального времени RIGOL RSA3030E представляет собой высокопроизводительный лабораторный измерительный прибор, предназначенный для углубленного исследования спектральных и временных параметров радиочастотных сигналов. Устройство сочетает в себе функции классического анализатора спектра, анализатора реального времени, измерителя электромагнитных помех и базового анализатора векторных сигналов, что делает его универсальным инструментом для разработки и отладки РЧ-устройств.

Производитель: RIGOL

Модель: RSA3030E

Основные характеристики

Рабочий диапазон частот: от 9 кГц до 3,0 ГГц, что охватывает большинство задач в области беспроводной связи, IoT и радиоэлектроники.

Полоса анализа в реальном времени: до 40 МГц, обеспечивает непрерывный захват и анализ сигналов с минимальной длительностью для гарантированного обнаружения (100% POI) всего 9,3 мкс.

Минимальная полоса разрешения (RBW): 1 Гц в режиме GPSA, позволяющая различать близко расположенные спектральные составляющие.

Средний уровень собственных шумов (DANL): достигает -165 дБм с включенным предусилителем (опция), что обеспечивает высокую чувствительность при измерении слабых сигналов.

Конструктивные особенности

Многорежимность на базе технологии Ultra-Real: прибор поддерживает четыре ключевых режима работы: GPSA (классический анализ спектра), RTSA (режим реального времени), EMI (измерение электромагнитных помех) и опциональный VSA (векторный анализ сигналов).

Сенсорный дисплей с multi-touch: 10,1-дюймовый экран с разрешением 1024x600 пикселей обеспечивает интуитивно понятное управление, масштабирование и навигацию по спектрограммам и графикам.

Расширенные возможности визуализации: в режиме RTSA доступно 7 типов отображения, включая одновременный просмотр спектра и распределения мощности по времени (PVT), спектрограммы и спектральной плотности.

Гибкая система запуска (триггер): поддерживается запуск по частотной маске (FMT), внешнему сигналу, видеосигналу и мощности, что позволяет эффективно захватывать редкие или кратковременные события в спектре.

Область применения

Анализатор спектра RIGOL RSA3030E применяется для проектирования и отладки радиочастотных узлов и устройств, включая фильтры, усилители и передатчики. Он также используется при проведении испытаний на электромагнитную совместимость (ЭМС) с опциональными фильтрами EMI и квазипиковым детектором, а также для анализа сигналов в системах беспроводной связи (Wi-Fi, Bluetooth, ZigBee) в режиме реального времени.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 410×224×135 мм.

Вес: 4,65 кг.

Комплектация

• Анализатор спектра Rigol RSA3030E.
• Краткое руководство.
• Кабель питания.
