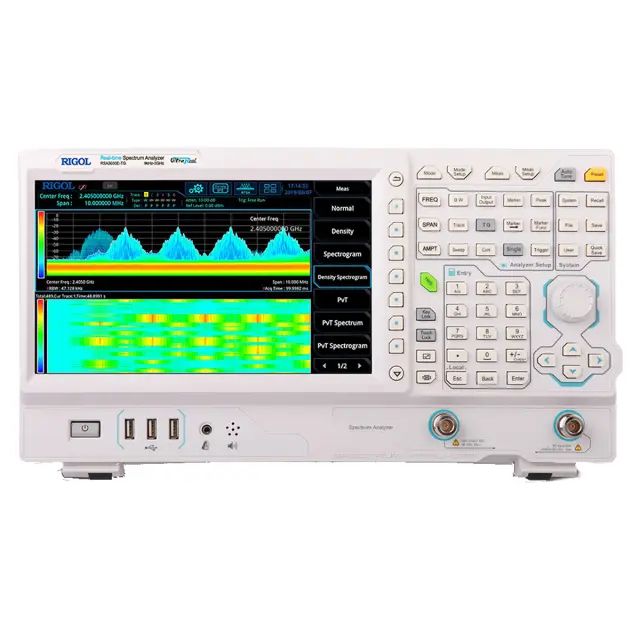

Анализатор спектра реального времени RIGOL RSA3030E-TG с трекинг-генератором

Анализатор спектра реального времени RIGOL RSA3030E-TG с трекинг-генератором

Тип устройства: анализатор спектра реального времени RIGOL RSA3030E-TG с трекинг-генератором представляет собой высокопроизводительный измерительный прибор, предназначенный для захвата, анализа и визуализации радиочастотных сигналов в режиме реального времени. Устройство объединяет в себе функции классического анализатора спектра общего назначения (GPSA), векторного анализатора сигналов (VSA) и инструмента для предварительных измерений электромагнитной совместимости (EMI). Благодаря технологии Ultra-Real и полосе анализа реального времени 10 МГц, прибор способен обнаруживать кратковременные и импульсные сигналы, исключая пропуски данных, что критически важно для отладки современных беспроводных устройств.

Производитель: RIGOL

Модель: RSA3030E-TG

Основные характеристики

Рабочий частотный диапазон: от 9 кГц до 3,0 ГГц, что позволяет выполнять измерения в широком спектре радиочастотных приложений, от низкочастотных цепей до устройств диапазона 2,4 ГГц.

Полоса анализа в реальном времени (RTSA): 10 МГц, обеспечивающая гарантированный захват сигналов длительностью от 9,3 мкс при 100% вероятности обнаружения (POI) для оконной функции Кайзера.

Встроенный трекинг-генератор: работает в диапазоне от 100 кГц до 3,0 ГГц с выходным уровнем от -40 до 0 дБм, позволяя измерять амплитудно-частотные характеристики (АЧХ), коэффициент стоячей волны по напряжению (КСВН) и обратные потери тестируемых устройств.

Средний уровень собственных шумов (DANL): достигает низких значений благодаря опциональному предусилителю, что обеспечивает высокую чувствительность при измерении слабых сигналов.

Конструктивные особенности

Сенсорный дисплей и интерфейсы: прибор оснащен 10,1-дюймовым цветным сенсорным экраном с разрешением 1024x600 пикселей, а также современным набором интерфейсов, включая USB, LAN и HDMI, для удобного управления и интеграции в измерительные системы.

Многофункциональные режимы измерений: анализатор поддерживает четыре ключевых режима работы: RTSA (реального времени), GPSA (общего назначения), EMI (предварительные испытания на ЭМС) и VSA (векторный анализ), каждый из которых оптимизирован для решения специфических задач.

Гибкость настройки и анализа: устройство предлагает широкий выбор оконных фильтров БПФ, типов детекторов (включая квазипиковый для EMI) и возможность работы с опциональными расширенными измерениями, такими как мощность соседнего канала, занимаемая полоса частот и коэффициент гармоник.

Прочная конструкция и точность: высокая температурная стабильность опорного генератора (10 МГц) и точность амплитудных измерений гарантируют надежные и воспроизводимые результаты в лабораторных и производственных условиях.

Область применения

Анализатор спектра RIGOL RSA3030E-TG является оптимальным решением для отладки и тестирования аппаратуры беспроводной связи ближнего радиуса действия, включая устройства Интернета вещей (IoT), системы «умный дом» и оборудование, работающее по протоколам ZigBee, Bluetooth и Wi-Fi. Он также широко используется для серийных исследований автоматизированных процессов, контроля параметров радиочастотных компонентов (фильтров, усилителей, антенн) и проведения предварительных измерений электромагнитной совместимости. Векторный анализ сигналов делает прибор незаменимым для оценки качества модуляции (ASK/FSK) и выявления битовых ошибок в цифровых системах передачи данных.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 410×224×135 мм.

Вес: 4,95 кг.

Комплектация

• Анализатор спектра Rigol RSA3030E-TG.
• Краткое руководство.
• Кабель питания.
