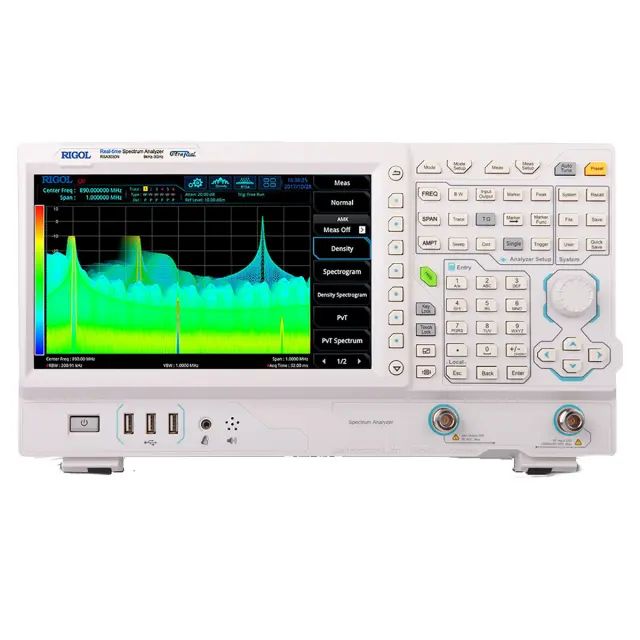

Анализатор спектра реального времени RIGOL RSA3030N с трекинг-генератором и векторным анализатором цепей

Анализатор спектра реального времени RIGOL RSA3030N с трекинг-генератором и векторным анализатором цепей

Тип устройства: анализатор спектра реального времени RIGOL RSA3030N представляет собой высокопроизводительный измерительный прибор, объединяющий функции анализатора спектра, трекинг-генератора и векторного анализатора цепей. Устройство работает на основе патентованной технологии Ultra-Real, что позволяет ему выполнять захват и анализ сигналов как в режиме развертки, так и в режиме реального времени. Благодаря своей многофункциональности, данный анализатор способен заменить целый ряд лабораторных приборов, предоставляя расширенный набор средств для измерения S-параметров и других характеристик радиочастотных компонентов.

Производитель: RIGOL

Модель: RSA3030N

Основные характеристики

Рабочий диапазон частот: от 9 кГц до 3,0 ГГц, что позволяет проводить измерения в широком спектре радиочастотных приложений.

Полоса анализа в реальном времени: 10 МГц в базовой конфигурации, с возможностью расширения до 40 МГц при активации дополнительных опций, обеспечивая захват редких и кратковременных сигналов.

Скорость обработки данных: до 146 484 преобразований БПФ в секунду, что значительно сокращает время проведения измерений и повышает эффективность работы.

Встроенный векторный анализатор цепей: позволяет измерять коэффициенты отражения (S11) и передачи (S21), а также определять расстояние до неоднородности (DTF) в кабелях.

Конструктивные особенности

Сенсорный дисплей: оснащен 10,1-дюймовым сенсорным экраном с разрешением 1024x600 пикселей, который обеспечивает интуитивно понятное управление и наглядное отображение результатов измерений.

Комбинированный интерфейс управления: помимо сенсорного экрана, прибор имеет традиционный кнопочный интерфейс, что позволяет пользователю выбирать наиболее удобный способ управления.

Разнообразие интерфейсов подключения: на передней и задней панелях расположены порты USB, LAN и HDMI, обеспечивающие подключение к ПК, внешним накопителям, мониторам и другому оборудованию.

Встроенный динамик и выход на наушники: предусмотрены для удобства прослушивания демодулированных сигналов, что может быть полезно при анализе радиопередач и поиске помех.

Область применения

Анализатор спектра RIGOL RSA3030N широко используется в лабораториях для разработки и тестирования радиоэлектронной аппаратуры, включая исследование характеристик фильтров, усилителей и антенн. Он незаменим при проведении предварительных испытаний на электромагнитную совместимость (ЭМС), локализации источников помех и анализе сложных сигналов в системах связи. Благодаря режиму реального времени, прибор эффективен для обнаружения кратковременных и импульсных помех, а также для мониторинга динамически изменяющегося радиочастотного спектра.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 410×224×135 мм.

Вес: 4,95 кг.

Комплектация

• Анализатор спектра Rigol RSA3030N.
• Краткое руководство.
• Кабель питания.
