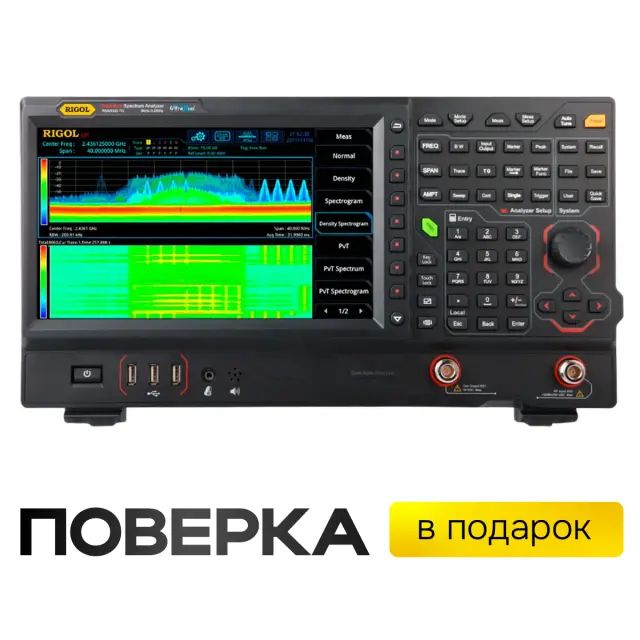

Анализатор спектра реального времени RIGOL RSA5032-TG с трекинг-генератором

Анализатор спектра реального времени RIGOL RSA5032-TG с трекинг-генератором

Тип устройства: анализатор спектра реального времени с трекинг-генератором, предназначенный для высокоточного измерения и анализа радиочастотных сигналов в диапазоне до 3,2 ГГц. Прибор построен на базе технологии Ultra-Real, что позволяет захватывать и отображать кратковременные и быстро меняющиеся сигналы без пропусков.

Производитель: RIGOL

Модель: RSA5032-TG

Основные характеристики

Частотный диапазон: от 9 кГц до 3,2 ГГц, что перекрывает основные диапазоны современных беспроводных технологий и лабораторных измерений.

Полоса анализа в реальном времени: 25 МГц (с возможностью расширения до 40 МГц с опцией RSA5000-B40), обеспечивающая обнаружение и анализ сигналов с минимальной длительностью гарантированного захвата 7,45 мкс при 100% POI.

Встроенный трекинг-генератор: работает в диапазоне от 100 кГц до 3,2 ГГц с динамическим диапазоном от -40 до 0 дБм, что позволяет выполнять скалярные измерения и контролировать параметры фильтров и усилителей.

Средний уровень собственных шумов (DANL): обеспечивает высокую чувствительность, достигая значений, достаточных для уверенного обнаружения слабых сигналов, особенно при активации опционального предусилителя с коэффициентом усиления 20 дБ.

Конструктивные особенности

Управление и интерфейс: оснащен 10,1-дюймовым сенсорным дисплеем с разрешением 1024x600 пикселей, а также кнопочным интерфейсом для быстрого доступа к функциям. Поддерживает подключение внешней клавиатуры и мыши через порты USB.

Режимы анализа: поддерживает классический режим свипирования (GPSA) и режим реального времени (RTSA) с функциями спектрограммы, персистенции и анализа распределения мощности по времени (PVT).

Запуск по частотной маске (FMT): позволяет автоматически захватывать и анализировать сигналы, выходящие за пределы заданной маски, что особенно полезно для поиска спорадических помех.

Интерфейсы подключения: включает ВЧ-вход N-типа, входы/выходы опорного сигнала 10 МГц, входы внешнего триггера, выход ПЧ, а также порты USB, LAN и HDMI для подключения к внешним устройствам и мониторам.

Область применения

Анализатор спектра применяется для разработки, тестирования и отладки радиочастотных устройств, включая фильтры, усилители и передатчики. Он востребован в лабораториях для измерения параметров сигналов, анализа электромагнитной совместимости (ЭМС) и контроля спектральной плотности. Прибор также подходит для образовательных целей и демонстрационных стендов благодаря наличию HDMI-выхода и возможности управления с ПК.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 88167-23).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 410×224×135 мм.

Вес: 4,95 кг.

Комплектация

• Анализатор спектра Rigol RSA5032-TG.
• Краткое руководство.
• Кабель питания.
