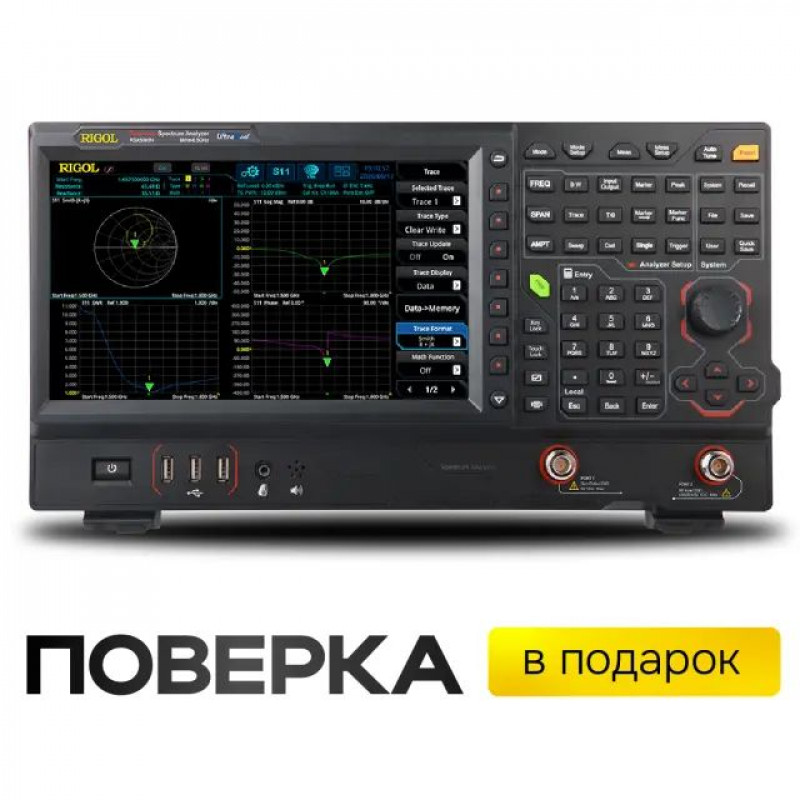

Анализатор спектра RIGOL RSA5032N (9 кГц-3.2 ГГц, VNA, TG)

Анализатор спектра реального времени RIGOL RSA5032N с трекинг-генератором и векторным анализатором цепей

Тип устройства: анализатор спектра реального времени, который также выполняет функции трекинг-генератора и векторного анализатора цепей. Прибор построен на высокопроизводительной платформе UltraReal и предназначен для решения сложных измерительных задач в области радиочастотной техники. Он заменяет собой несколько отдельных устройств, обеспечивая полный цикл разработки и отладки аппаратуры связи.

Производитель: RIGOL

Модель: RSA5032N

Основные характеристики

Рабочий диапазон частот: от 9 кГц до 3,2 ГГц, что позволяет тестировать широкий спектр радиоэлектронных устройств, включая оборудование стандартов Wi-Fi, Bluetooth и сотовой связи.

Режимы работы: поддерживает классический свипирующий анализ спектра (GPSA), анализ в реальном времени (RTSA) и векторный анализ цепей (VNA) для измерения параметров S11, S21, КСВН и расстояния до неоднородности (DTF).

Полоса анализа в реальном времени: составляет 25 МГц (с возможностью расширения до 40 МГц опцией RSA5000-B40), что обеспечивает гарантированный захват коротких импульсных сигналов длительностью от 7,45 мкс.

Трекинг-генератор: работает в диапазоне от 100 кГц до 3,2 ГГц с выходной мощностью от -40 до 0 дБм, что необходимо для измерения амплитудно-частотных характеристик тестируемых устройств.

Конструктивные особенности

Сенсорный дисплей: оснащен 10,1-дюймовым сенсорным экраном с разрешением 1024x600 пикселей, который поддерживает мультиоконный режим для одновременного отображения нескольких графиков и результатов измерений.

Гибкое управление: помимо сенсорного интерфейса, на передней панели расположены три USB-порта для подключения мыши и клавиатуры, а также традиционные кнопки для быстрого доступа к основным функциям.

Интерфейсы подключения: для дистанционного управления и интеграции в автоматизированные измерительные системы предусмотрены порты USB, LAN (с поддержкой протокола LXI) и HDMI-выход для трансляции изображения на внешний монитор.

Векторный анализ цепей: встроенный VNA позволяет проводить калибровку по открытой, короткозамкнутой, нагрузочной и проходной мерам, обеспечивая высокую точность измерений коэффициентов отражения и передачи.

Область применения

Анализатор спектра RIGOL RSA5032N является универсальным инструментом для лабораторий, занимающихся разработкой, отладкой и производством радиочастотной аппаратуры. Он применяется для тестирования активных и пассивных компонентов, анализа электромагнитной совместимости (ЭМС) и проверки качественных характеристик цифровых передатчиков. Прибор также подходит для образовательных и научно-исследовательских задач, где требуется высокая точность и многофункциональность.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 88167-23).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 410×224×135 мм.

Вес: 4,95 кг.

Комплектация

• Анализатор спектра Rigol RSA5032N.
• Краткое руководство.
• Кабель питания.
