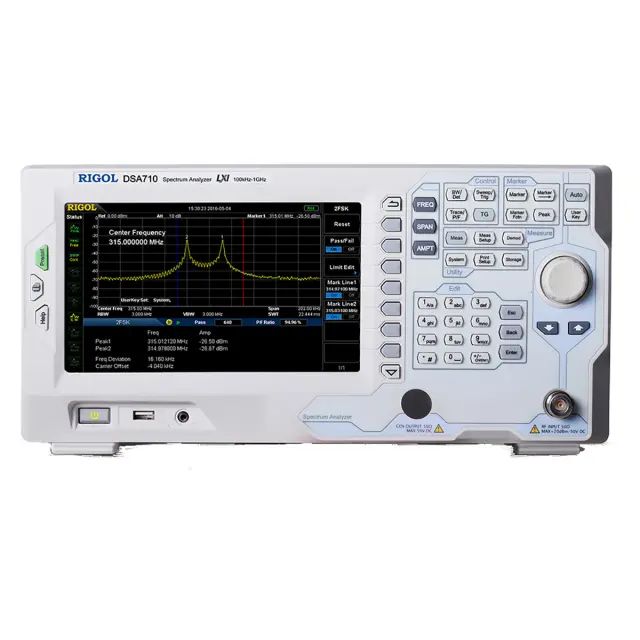

Анализатор спектра RIGOL DSA710

Анализатор спектра RIGOL DSA710

Тип устройства: анализатор спектра RIGOL DSA710 представляет собой измерительный прибор базового уровня, предназначенный для анализа и визуализации спектра электрических сигналов в частотной области. Устройство разработано для решения типовых задач, где функциональность более дорогих моделей является избыточной, и оптимально подходит для использования в сервисных центрах, учебных заведениях и частных мастерских.

Производитель: RIGOL

Модель: DSA710

Основные характеристики

Рабочий частотный диапазон: от 100 кГц до 1 ГГц, что позволяет эффективно работать с основными диапазонами радиосвязи и беспроводных технологий.

Полоса разрешения (RBW): от 100 Гц до 1 МГц с шагом 1-3-10, обеспечивая гибкость при анализе сигналов различной ширины.

Средний уровень собственных шумов (DANL): с включенным предусилителем позволяет измерять слабые сигналы на уровне, близком к -160 дБм, что важно для низкоуровневых измерений.

Встроенный предусилитель: обеспечивает усиление входного сигнала на 20 дБ, расширяя динамический диапазон прибора для работы с сигналами малой амплитуды без использования внешних усилителей.

Конструктивные особенности

Компактный корпус: прибор имеет небольшие габариты (361,6×178,8×128 мм) и массу 4,25 кг, что делает его удобным для размещения на любом рабочем столе или транспортировки.

8-дюймовый цветной дисплей: оснащен TFT экраном с разрешением 800×480 пикселей, обеспечивающим четкое и детализированное отображение спектрограмм и результатов измерений.

Разнообразие интерфейсов: включает порты USB, LAN и GPIB для подключения к ПК, удаленного управления и интеграции в автоматизированные измерительные системы.

Многофункциональный режим отображения: поддерживает отображение до четырех трасс одновременно с различными цветами, шесть типов детектирования (включая квазипиковый с опцией) и режим тестирования по маске.

Область применения

Анализатор спектра RIGOL DSA710 предназначен для использования в небольших сервисных и ремонтных центрах, где требуется оперативная диагностика и настройка радиоэлектронного оборудования. Прибор также востребован в учебных заведениях для проведения лабораторных работ и изучения основ радиочастотных измерений. С помощью опционального ПО и принадлежностей устройство может применяться для предварительных измерений электромагнитной совместимости (ЭМС) и анализа сигналов в системах с импедансом 75 Ом.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 361,6×178,8×128 мм.

Вес: 4,25 кг.

Комплектация

• Анализатор спектра Rigol DSA710.
• Краткое руководство.
• Кабель питания.
