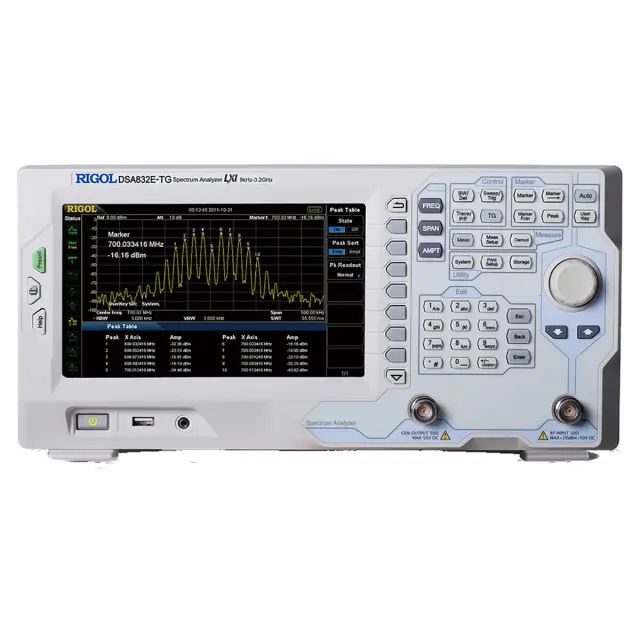

Анализатор спектра RIGOL DSA832E-TG с трекинг-генератором

Анализатор спектра RIGOL DSA832E-TG с трекинг-генератором

Тип устройства: это настольный анализатор спектра, предназначенный для исследования амплитудных, фазовых и спектральных характеристик радиочастотных сигналов. Прибор оснащен встроенным трекинг-генератором, что позволяет проводить измерения амплитудно-частотных характеристик (АЧХ) различных устройств, включая фильтры, усилители и антенны. Модель RIGOL DSA832E-TG обеспечивает высокую точность измерений благодаря цифровой обработке сигнала и встроенному предусилителю.

Производитель: RIGOL

Модель: DSA832E-TG

Основные характеристики

Рабочий диапазон частот: от 9 кГц до 3,2 ГГц, что позволяет анализировать сигналы в широком спектре радиочастотного оборудования.

Встроенный трекинг-генератор: обеспечивает возможность измерения АЧХ и коэффициента передачи устройств в диапазоне от 100 кГц до 3,2 ГГц, что необходимо для тестирования фильтров и усилителей.

Типы детекторов: поддерживает 7 типов детектирования, включая обычный, выборку, пиковый, среднеквадратический и квазипиковый (с опцией), что позволяет адаптировать измерения под различные стандарты и задачи.

Дисплей и визуализация: оснащен 8-дюймовым TFT-экраном с разрешением 800x480 пикселей, который позволяет отображать до 4 спектрограмм одновременно с цветовой дифференциацией для наглядного анализа.

Конструктивные особенности

Встроенный предусилитель: входит в базовую комплектацию и обеспечивает усиление сигнала на 17 дБ, что позволяет обнаруживать и анализировать низкоуровневые сигналы, улучшая чувствительность прибора.

Цифровой фильтр ПЧ: минимизирует влияние помех при переключении фильтров и переходах между линейным и логарифмическим отображением спектрограммы, сокращая общее время сканирования и повышая точность амплитудных измерений.

Регулируемая полоса обзора (Span): устанавливается от 0 Гц до максимальной частоты с шагом от 100 Гц, что позволяет отсекать низкоинформативные участки и детально исследовать плотно расположенные сигналы.

Интерфейсы управления: поддерживает USB, LAN и опциональный конвертор USB-GPIB, что обеспечивает полную совместимость со спецификацией LAN-LXI и простую интеграцию в автоматизированные измерительные системы.

Область применения

Анализатор спектра RIGOL DSA832E-TG применяется для тестирования и отладки радиочастотных устройств, включая фильтры, усилители, антенны и коммуникационное оборудование. Он используется в лабораториях для анализа спектра сигналов, измерения нелинейных искажений и определения S-параметров. Прибор также подходит для проведения предварительных испытаний на электромагнитную совместимость (ЭМС) и контроля качества производства радиоэлектронной аппаратуры.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 361,6×178,8×128 мм.

Вес: 5,15 кг.

Комплектация

• Анализатор спектра Rigol DSA832E-TG.
• Краткое руководство.
• Кабель питания.
