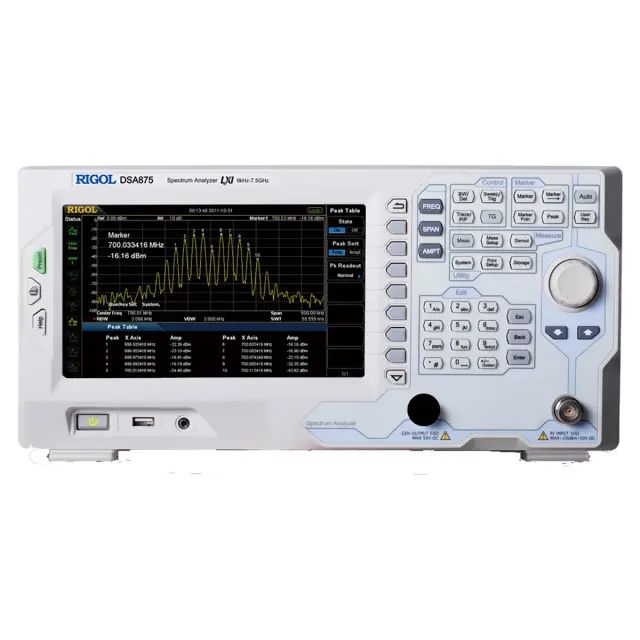

Анализатор спектра RIGOL DSA875

Анализатор спектра RIGOL DSA875

Тип устройства: анализатор спектра RIGOL DSA875 представляет собой компактный настольный измерительный прибор, предназначенный для анализа и измерения параметров радиочастотных сигналов в широком диапазоне частот. Устройство позволяет оценивать спектральный состав сигнала, определять уровень гармоник и побочных излучений, а также проводить детальный анализ модулированных сигналов. Прибор оснащен 8-дюймовым цветным TFT-дисплеем с разрешением 800 на 480 пикселей для наглядного отображения результатов измерений.

Производитель: RIGOL

Модель: DSA875

Основные характеристики

Рабочий диапазон частот: от 9 кГц до 7,5 ГГц, что позволяет выполнять измерения в L, S, C и части X-диапазонов.

Средний уровень собственных шумов (DANL): с включенным предусилителем достигает -161 дБм в диапазоне от 5 МГц до 3,2 ГГц, что обеспечивает высокую чувствительность при работе со слабыми сигналами.

Полоса разрешения (RBW): от 10 Гц до 1 МГц с шагом 1-3-10, что позволяет различать сигналы с близкими частотами.

Фазовый шум: на отстройке 10 кГц при центральной частоте 1 ГГц составляет -98 дБн/Гц, что гарантирует высокую точность измерений вблизи несущей.

Конструктивные особенности

Встроенный предусилитель: является штатным компонентом, обеспечивая усиление 17 дБ для работы с сигналами малой амплитуды без необходимости использования внешних усилителей.

Термостабилизированный опорный генератор: повышает стабильность и точность измерений за счет снижения погрешности, связанной с колебаниями температуры.

Расширенные возможности детектирования: поддерживает 7 типов детекторов, включая квазипиковый для EMI-измерений, что позволяет проводить тестирование на электромагнитную совместимость.

Программное расширение функционала: поддерживает активацию дополнительных опций, таких как EMI-фильтры (200 Гц, 9 кГц, 120 кГц) и пакет расширенных измерений для анализа 11 дополнительных параметров.

Область применения

Анализатор спектра RIGOL DSA875 применяется при разработке, производстве и ремонте телекоммуникационного оборудования, средств связи и радиоэлектронной аппаратуры. Прибор используется для контроля качества радиоизделий, поиска источников паразитных излучений и оценки соответствия требованиям ЭМС. Благодаря возможности дистанционного управления через ПО Ultra Spectrum, устройство подходит для интеграции в автоматизированные измерительные стенды.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 361,6×178,8×128 мм.

Вес: 4,55 кг.

Комплектация

• Анализатор спектра Rigol DSA875.
• Краткое руководство.
• Кабель питания.
