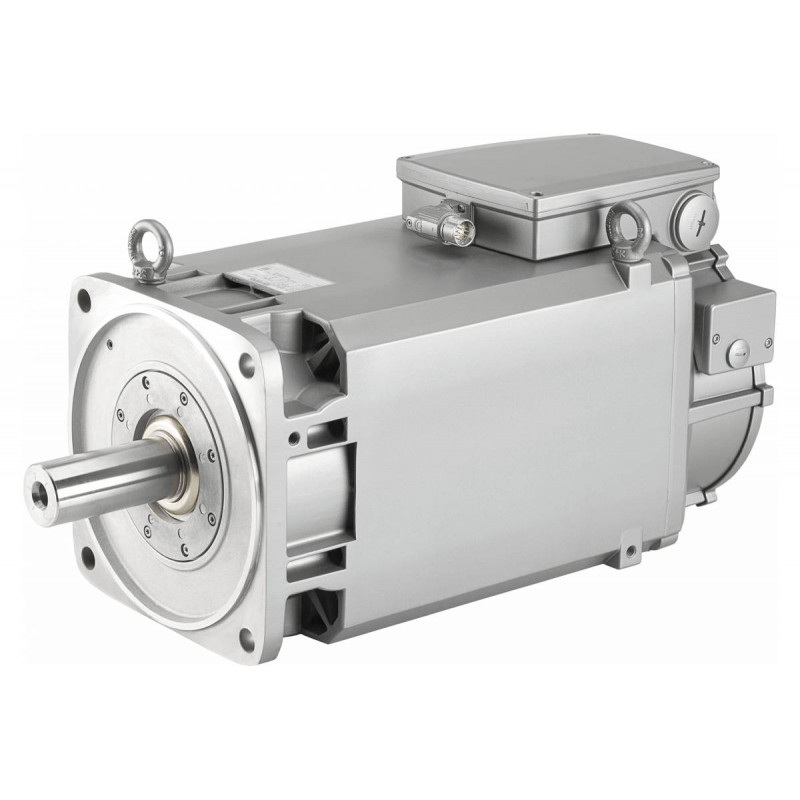

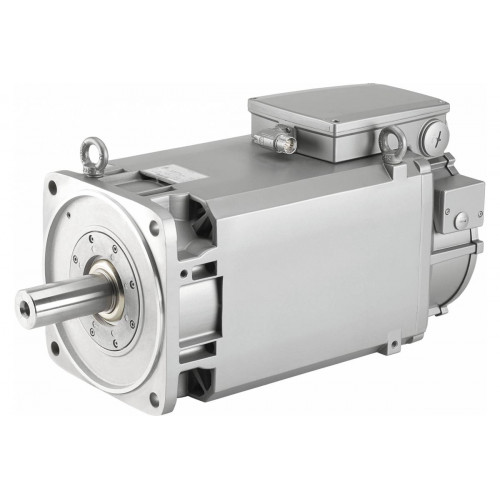

Синхронный двигатель Siemens 1PH8131-2FF02-1BA1 (15.7-19.9 кВт, 1500-2000 об/мин, IP55, IM B5)

Асинхронный двигатель Siemens 1PH8131-2FF02-1BA1

Тип устройства: компактный высокомоментный синхронный двигатель с постоянными магнитами, предназначенный для точного управления скоростью и позиционированием в промышленных сервоприводах. Данная модель обеспечивает высокую перегрузочную способность и стабильность момента на низких оборотах, что делает ее качественным выбором для сложных задач автоматизации. Двигатель оснащен принудительной вентиляцией для эффективного отвода тепла при длительной работе на малых скоростях.

Производитель: Siemens

Модель: 1PH8131-2FF02-1BA1

Основные характеристики

Номинальная мощность: в зависимости от частоты вращения и напряжения питающей сети двигатель развивает от 15,7 кВт при 1500 об/мин до 19,9 кВт при 2000 об/мин, обеспечивая высокую производительность в широком диапазоне скоростей.

Номинальный крутящий момент: максимальный момент составляет 100 Нм при 1500 об/мин, что позволяет эффективно преодолевать пусковые нагрузки и работать с тяжелыми механизмами без потери динамики.

Номинальный ток: составляет 29 А при всех указанных режимах работы, что обеспечивает стабильное потребление энергии и упрощает расчет питающей сети и защитной аппаратуры.

Класс защиты и датчик обратной связи: корпус имеет степень защиты IP55, что гарантирует защиту от пыли и водяных струй. Встроенный абсолютный 22-битный однооборотный и 12-битный многооборотный энкодер с интерфейсом Drive-CLiQ обеспечивает высокоточное позиционирование и обратную связь по положению ротора.

Конструктивные особенности

Принудительная вентиляция: двигатель оснащен независимым вентилятором с направлением воздушного потока от приводного конца (DE) к не приводному (NDE), что обеспечивает стабильное охлаждение обмоток даже при работе на нулевой скорости, исключая перегрев и потерю момента.

Конструктивное исполнение и вал: модель выполнена в исполнении IM B5 (фланец на стороне DE), что позволяет устанавливать ее непосредственно на механизмы через фланцевое соединение. Вал оснащен призматической шпонкой, балансировка выполнена с полной шпонкой для снижения вибраций и повышения точности работы.

Подшипниковый узел и вибрация: используется стандартный подшипник с неподвижной опорой, что обеспечивает надежную фиксацию ротора и долгий срок службы. Степень тяжести вибрации соответствует классу R/A, а точность фланца — классу R, что гарантирует минимальный дисбаланс и высокую плавность хода.

Подключение и клеммная коробка: клеммная коробка расположена сверху, кабельный ввод силового кабеля выполнен справа. Подключение сигнального кабеля энкодера осуществляется со стороны DE, что упрощает монтаж и организацию кабельных трасс в шкафу управления.

Область применения

Данный двигатель предназначен для использования в высокоточных сервоприводах станков с ЧПУ, обрабатывающих центрах, роботизированных комплексах и упаковочном оборудовании. Благодаря высокой динамике и точности позиционирования он также эффективен в металлообработке, деревообработке и автоматизированных линиях сборки. Принудительное охлаждение позволяет эксплуатировать двигатель в режимах с частыми пусками, реверсами и длительной работой на малых скоростях без риска перегрева.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 85 кг.
