Асинхронный двигатель Siemens 1PH8133-1DD03-1BA1 (12-15 кВт, 1000-1350 об/мин, IP55, IM B35)

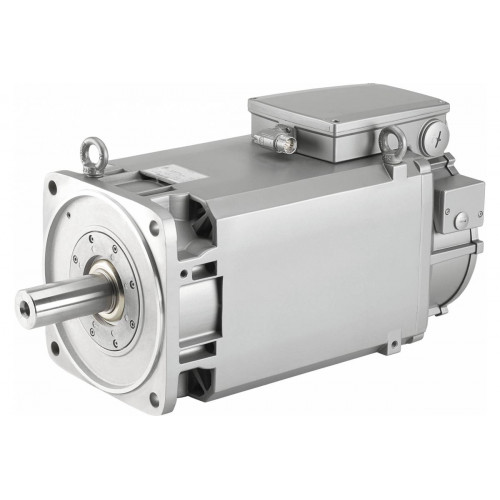

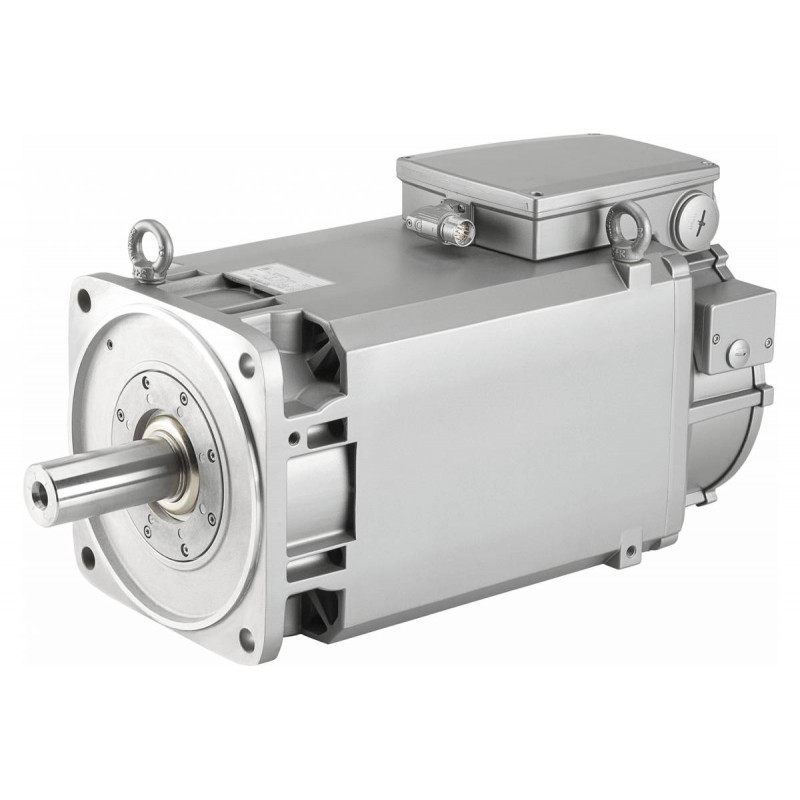

Асинхронный двигатель Siemens 1PH8133-1DD03-1BA1

Тип устройства: компактный асинхронный электродвигатель с короткозамкнутым ротором, предназначенный для работы в составе промышленных электроприводов. Данная модель обеспечивает преобразование электрической энергии в механическую с высокими показателями крутящего момента и предназначена для интенсивной эксплуатации в автоматизированных системах.

Производитель: Siemens

Модель: 1PH8133-1DD03-1BA1

Основные характеристики

Номинальная частота вращения: двигатель обеспечивает работу на нескольких скоростных режимах, включая 1000, 1150 и 1350 об/мин, с соответствующими значениями мощности от 12 до 15 кВт.

Крутящий момент: максимальный крутящий момент достигает 115 Нм при 1000 об/мин, что гарантирует уверенный пуск и стабильную работу под нагрузкой.

Степень защиты и охлаждение: корпус выполнен по стандарту IP55, обеспечивающему полную защиту от пыли и водяных струй, а принудительная вентиляция с направлением потока от DE к NDE предотвращает перегрев.

Система обратной связи: встроенный инкрементальный датчик с разрешением 22 бита и интерфейсом Drive-CLiQ (кодер IC22DQ) передает точные данные о положении ротора и скорости вращения.

Конструктивные особенности

Тип монтажа и исполнение вала: двигатель имеет исполнение IM B35 (с возможностью установки IM V15 и IM V35), что позволяет монтировать его на лапах с фланцем, а вал оснащен призматической шпонкой для надежной передачи крутящего момента.

Балансировка и подшипниковый узел: балансировка ротора выполняется с полной шпонкой, что снижает вибрации, а стандартный подшипник с неподвижной опорой обеспечивает долговечность и плавность хода.

Класс вибрации и точность фланца: степень тяжести вибрации соответствует классу R/A, а точность фланца — классу R, что гарантирует минимальный уровень механических колебаний и высокую точность позиционирования.

Подключение и клеммная коробка: клеммная коробка расположена сверху, кабельный ввод выполнен справа, а подключение сигнального кабеля осуществляется со стороны DE (приводного конца вала) для удобства монтажа.

Область применения

Асинхронные двигатели Siemens серии 1PH8 широко используются в металлообрабатывающих станках, упаковочных линиях, насосах, компрессорах и вентиляционных установках. Благодаря высокой перегрузочной способности и точной обратной связи, данная модель подходит для применения в приводах подачи и главного движения промышленных роботов и обрабатывающих центров.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 106 кг.
