Асинхронный двигатель Siemens 1PH8137-1DD02-0CA1 (17-22 кВт, 1000-1350 об/мин, IP55, IM B5)

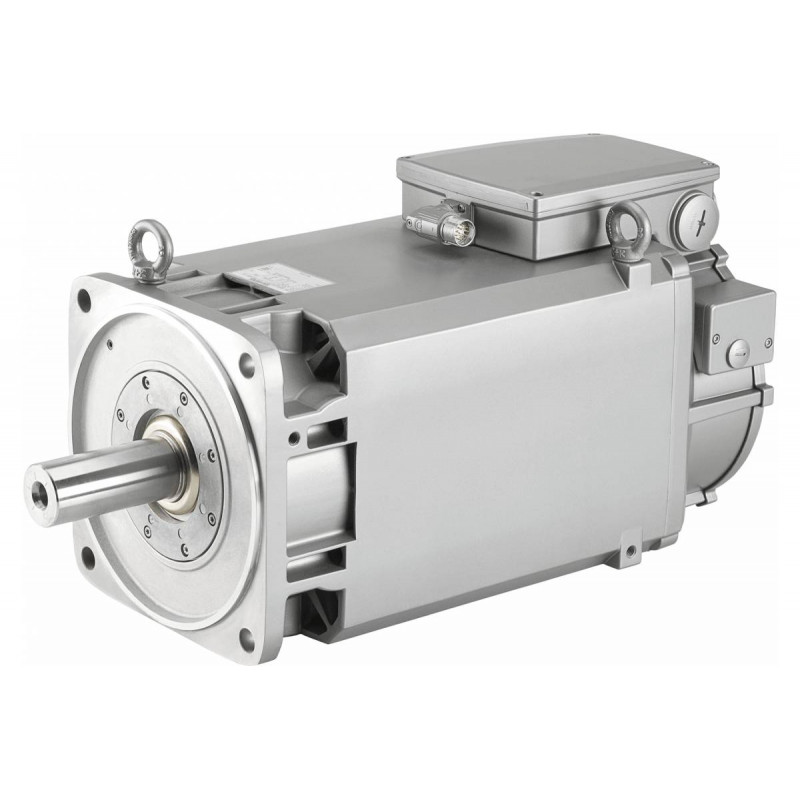

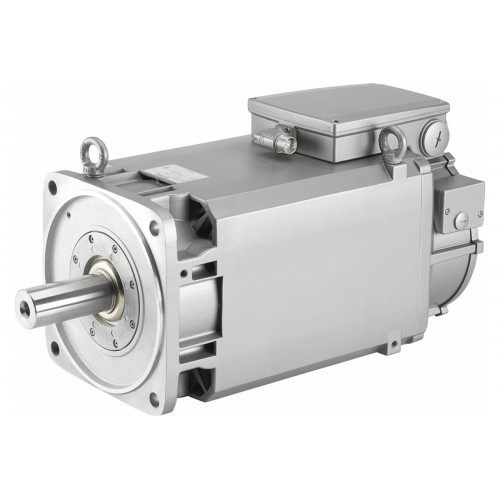

Асинхронный двигатель Siemens 1PH8137-1DD02-0CA1

Тип устройства: асинхронный электродвигатель с короткозамкнутым ротором, предназначенный для работы в составе промышленного привода. Данная модель относится к серии Siemens SIMOTICS M-1PH8, которая отличается высокой перегрузочной способностью и компактными габаритами. Двигатель оптимизирован для использования с преобразователями частоты, обеспечивая точное управление скоростью и моментом.

Производитель: Siemens

Модель: 1PH8137-1DD02-0CA1

Основные характеристики

Номинальная мощность и скорость: двигатель развивает мощность 17 кВт при частоте вращения 1000 об/мин (базовый режим), с возможностью увеличения до 22 кВт при 1350 об/мин в режиме ослабления поля.

Номинальный крутящий момент: составляет 162 Нм в диапазоне скоростей от 1000 до 1150 об/мин, что обеспечивает уверенный пуск и стабильную работу под нагрузкой.

Система охлаждения: реализована принудительная вентиляция с направлением воздушного потока от приводного конца вала (DE) к не приводному концу (NDE), что гарантирует эффективный отвод тепла при низких скоростях вращения.

Степень защиты и обратная связь: корпус имеет степень защиты IP55, обеспечивающую полную защиту от пыли и водяных струй. Для точного контроля положения ротора установлен инкрементальный энкодер IC22DQ с разрешением 22 бита и интерфейсом DRIVE-CLiQ.

Конструктивные особенности

Конструктивное исполнение и вал: двигатель выполнен в исполнении IM B5 (фланцевый с лапами), что позволяет устанавливать его непосредственно на присоединительные поверхности механизмов. Вал гладкий, без призматической шпонки, что упрощает монтаж муфты и снижает уровень дисбаланса.

Подшипниковый узел и вибрация: используется стандартная конструкция подшипников с неподвижной опорой, обеспечивающая надежную фиксацию ротора. Класс вибрации соответствует категории S/A, что гарантирует низкий уровень механических колебаний при работе.

Подключение и точность: клеммная коробка расположена сверху, кабельный ввод силовых цепей выполнен справа, а подключение сигнального кабеля датчика — со стороны DE. Точность изготовления вала и фланца соответствует классу R (reduced), что обеспечивает высокую соосность при монтаже.

Область применения

Данный двигатель предназначен для использования в высокоточных станках с ЧПУ, обрабатывающих центрах, металлорежущем оборудовании и роботизированных системах. Благодаря встроенному высокоразрешающему энкодеру и интерфейсу DRIVE-CLiQ, он подходит для приводов подачи и главного движения, требующих синхронизации и позиционирования. Также применяется в упаковочных машинах, полиграфии и других отраслях, где необходима компактная и мощная система привода.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 141 кг.
