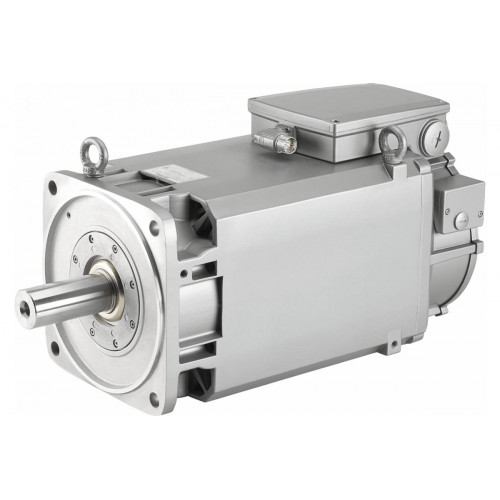

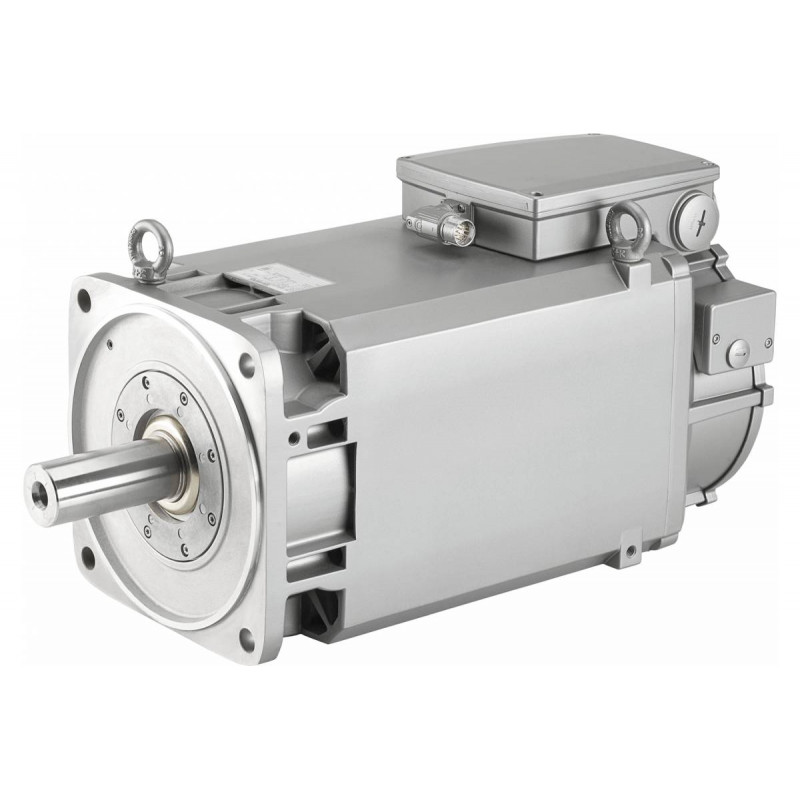

Асинхронный двигатель Siemens 1PH8163-1DD03-1BA1 (22-28 кВт, 1000-1350 об/мин, IP55, IM B35)

Асинхронный двигатель Siemens 1PH8163-1DD03-1BA1

Тип устройства: компактный асинхронный двигатель с короткозамкнутым ротором, предназначенный для работы в составе промышленных электроприводов. Данная модель обеспечивает высокий крутящий момент и способна работать в широком диапазоне скоростей, что позволяет использовать её в станках, конвейерах и насосном оборудовании.

Производитель: Siemens

Модель: 1PH8163-1DD03-1BA1

Основные характеристики

Номинальная мощность и скорость: двигатель развивает 22 кВт при 1000 об/мин, 25 кВт при 1150 об/мин и 28 кВт при 1350 об/мин, что обеспечивает гибкость в выборе рабочего режима.

Номинальный крутящий момент: значение момента составляет до 210 Нм, что гарантирует уверенный пуск и стабильную работу под нагрузкой.

Система обратной связи: встроен инкрементный датчик 22-бит с положением коммутации (кодер IC22DQ) и интерфейсом DRIVE-CLiQ, предназначенный для точного позиционирования ротора.

Степень защиты и охлаждение: класс защиты IP55 обеспечивает надежную работу в условиях повышенной запыленности и влажности, а принудительная вентиляция с направлением потока от DE к NDE гарантирует эффективный отвод тепла.

Конструктивные особенности

Тип монтажа и исполнение: двигатель имеет исполнение IM B35 (IM V15, IM V35) с фланцем и лапами, что позволяет устанавливать его как горизонтально, так и вертикально.

Вал и балансировка: вал оснащен шпонкой и отбалансирован с полной шпонкой, что соответствует высоким стандартам точности и снижает вибрацию при работе.

Подшипниковый узел: используется стандартный подшипник с неподвижной опорой, а степень тяжести вибрации соответствует классу R/A, что обеспечивает долговечность и плавность хода.

Подключение и клеммная коробка: клеммная коробка расположена сверху, кабельный ввод находится справа, а подключение сигнального кабеля выполнено со стороны DE, что упрощает монтаж и обслуживание.

Область применения

Данный асинхронный двигатель применяется в металлообрабатывающих станках, деревообрабатывающем оборудовании, насосных станциях и вентиляционных установках. Благодаря высокой точности позиционирования и устойчивости к перегрузкам, он подходит для приводов главного движения и подачи в станках с ЧПУ.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 196 кг.
