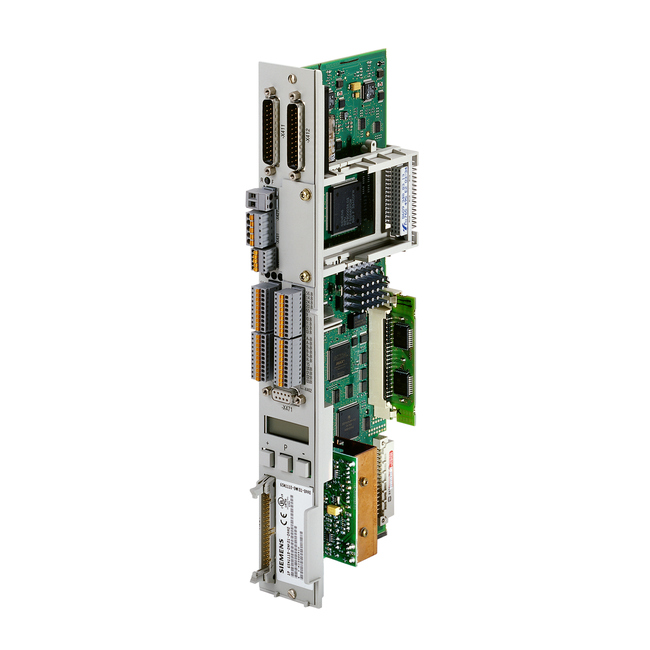

Блок регулирования Siemens SIMODRIVE 611 Universal (6SN1118-1NH01-0AA1)

Блок регулирования Siemens SIMODRIVE 611 Universal (6SN1118-1NH01-0AA1)

Тип устройства: блок регулирования для сервоприводов, предназначенный для управления скоростью, крутящим моментом и позиционированием электродвигателей в составе системы ЧПУ. Данный модуль является двухосевым контроллером, который обрабатывает сигналы обратной связи от различных типов датчиков и формирует управляющие сигналы для силовых модулей. Устройство входит в семейство SIMODRIVE 611 universal и обеспечивает высокую точность отработки команд в реальном времени.

Производитель: Siemens

Модель: 6SN1118-1NH01-0AA1

Основные характеристики

Поддержка инкрементальных энкодеров: блок работает с инкрементальными датчиками sin/cos с уровнем сигнала 1 Vpp, что обеспечивает высокую помехоустойчивость и точность измерения положения.

Работа с абсолютными энкодерами: реализована поддержка абсолютных энкодеров с интерфейсом EnDat, позволяющая определять текущее положение вала сразу после включения питания без необходимости реферирования.

Управление по скорости и моменту: модуль способен отрабатывать аналоговые и цифровые задающие сигналы для регулирования скорости вращения и крутящего момента привода.

Функция позиционирования: встроенные алгоритмы позволяют выполнять базовые операции позиционирования, которые могут быть расширены с помощью дополнительных опций программного обеспечения.

Конструктивные особенности

Форм-фактор HR: устройство выполнено в компактном исполнении HR (High Resolution), что позволяет размещать его в стандартных шкафах управления с ограниченным внутренним пространством.

Двухосевая архитектура: один блок регулирования способен одновременно управлять двумя независимыми осями электропривода, что снижает общую стоимость системы и упрощает монтаж.

Модульная конструкция: блок предназначен для установки в общую шину питания и связи с другими компонентами семейства SIMODRIVE 611, что обеспечивает гибкость при построении многокоординатных систем.

Расширяемая функциональность: предусмотрена возможность добавления дополнительных опций для реализации сложных алгоритмов позиционирования и синхронизации осей.

Область применения

Блок регулирования применяется в станках с ЧПУ, обрабатывающих центрах, роботизированных комплексах и другом промышленном оборудовании, где требуется точное управление движением по нескольким координатам. Устройство используется в системах автоматизации для металлообработки, деревообработки, упаковочных линиях и в прецизионном сборочном оборудовании. Модуль подходит для интеграции в существующие системы на базе контроллеров Siemens Simatic S7 и Sinumerik.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
