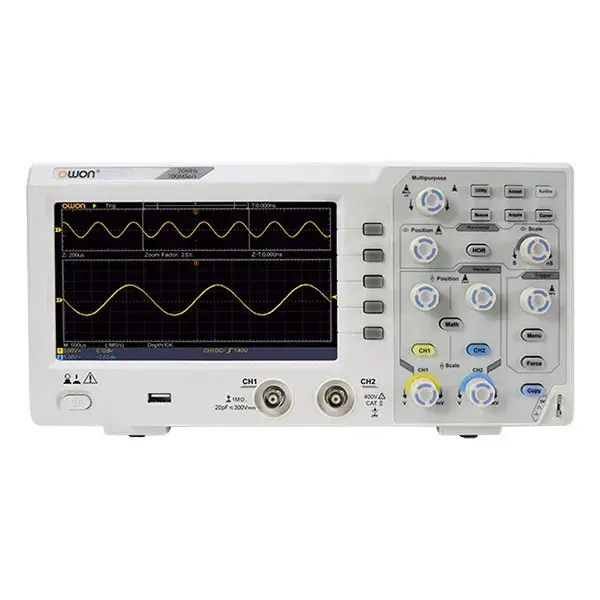

Цифровой осциллограф OWON SDS1052

Цифровой осциллограф OWON SDS1052

Тип устройства: цифровой осциллограф, представляющий собой лабораторный измерительный прибор для визуализации, регистрации и анализа формы электрических сигналов. Модель OWON SDS1052 относится к классу SUPER-ECONOMICAL и сочетает доступную стоимость с расширенным набором функций, необходимым для базовых измерений.

Производитель: OWON

Модель: SDS1052

Основные характеристики

Двухканальная архитектура с полосой 50 МГц: осциллограф оснащен двумя аналоговыми каналами с полосой пропускания 50 МГц, что позволяет одновременно наблюдать и сравнивать два независимых сигнала.

Высокая частота дискретизации 500 Мвыб/с: частота дискретизации в реальном времени достигает 500 Мвыб/с, обеспечивая детальное отображение формы сигнала и захват кратковременных импульсов.

Широкий набор автоматических измерений: прибор поддерживает 39 видов автоматических измерений, включая частоту, период, амплитуду, среднеквадратичное значение и время нарастания/спада, что ускоряет процесс анализа.

Встроенный частотомер и математические функции: для точного определения частоты сигнала используется встроенный частотомер, а математические операции (+, -, *, /) и быстрое преобразование Фурье (БПФ) расширяют аналитические возможности.

Конструктивные особенности

Эргономичная компоновка панели управления: панель управления с клавишами и поворотно-нажимными регуляторами вынесена в правую часть корпуса, а разъемы BNC и порт USB расположены под дисплеем, что обеспечивает удобный доступ и экономит рабочее пространство.

Широкоформатный TFT-дисплей: прибор оснащен 7-дюймовым цветным TFT-экраном с разрешением 800x480 точек, который отображает осциллограммы, результаты измерений и меню настроек с высокой четкостью.

Функция персистенции и Waveform Zoom: режим послесвечения с настраиваемым временем позволяет выявлять редкие артефакты и шумы, а функция Waveform Zoom дает возможность детально изучать отдельные участки сигнала без потери общего контекста.

Компактный корпус с боковым подключением питания: плоское исполнение корпуса и боковое расположение разъема питания позволяют размещать осциллограф вплотную к стене или другим приборам, экономя место на столе.

Область применения

Цифровой осциллограф OWON SDS1052 предназначен для ремонта и диагностики бытовой техники, аудио- и видеоаппаратуры, а также низкочастотных радиоэлектронных устройств. Благодаря простому интерфейсу и функциональности, прибор также широко используется в образовательных учреждениях и радиолюбительской практике для изучения основ электроники и выполнения лабораторных работ.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 301×152×70 мм.

Вес: 1,1 кг.

Комплектация

• Цифровой осциллограф OWON SDS1052.
• Щупы для осциллографа - 2 шт.
• Щуп регулировки.
• Кабель питания.
• USB кабель.
• Диск с программным обеспечением.
• Инструкция по эксплуатации.
