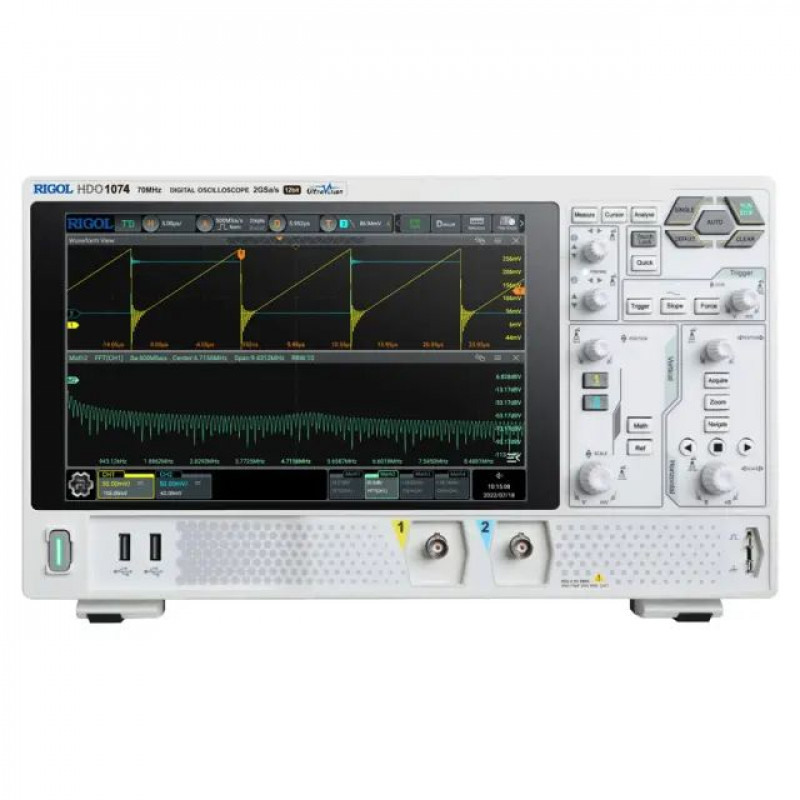

Цифровой осциллограф RIGOL DHO1074 (70 МГц, 4 канала, 12 бит)

Цифровой осциллограф RIGOL DHO1074

Тип устройства: цифровой запоминающий осциллограф с четырьмя аналоговыми каналами, предназначенный для высокоточного анализа и визуализации электрических сигналов в лабораторных и производственных условиях. Прибор построен на передовой аппаратной платформе с использованием чипсета Centaurus и работает под управлением операционной системы Android, что обеспечивает высокую производительность и широкие функциональные возможности. Модель DHO1074 сочетает в себе 12-битное вертикальное разрешение, полосу пропускания 70 МГц и скорость захвата до 1 500 000 осциллограмм в секунду, что позволяет эффективно решать задачи отладки и тестирования электронных устройств.

Производитель: RIGOL

Модель: DHO1074

Основные характеристики

Полоса пропускания: 70 МГц, что позволяет анализировать сигналы в широком частотном диапазоне, характерном для большинства современных цифровых и аналоговых устройств.

Максимальная частота дискретизации: 2 Гвыб/с при работе с одним каналом, что обеспечивает высокую точность восстановления формы сигнала и захват кратковременных импульсов.

Вертикальное разрешение АЦП: 12 бит, что в 16 раз лучше по сравнению с традиционными 8-битными осциллографами и позволяет различать мельчайшие детали сигнала.

Максимальная глубина памяти: 50 млн точек на канал в стандартной конфигурации, с возможностью расширения до 100 млн точек на канал при активации программной опции, что позволяет анализировать длительные процессы с высоким разрешением.

Конструктивные особенности

Сенсорный дисплей с Multi-Touch: 10,1-дюймовый емкостный экран с разрешением 1280х800 пикселей поддерживает многооконный режим и управление жестами, аналогичными смартфону, что упрощает навигацию по меню и настройку параметров.

Фотоэлектронные энкодеры: органы управления построены на бесконтактных энкодерах, которые не подвержены механическому износу и обеспечивают высокую точность и долговечность при интенсивной эксплуатации.

Процессор и ОС Android: мощный восьмиядерный процессор Cortex-A72 с частотой 1,8 ГГц и 4 ГБ оперативной памяти под управлением ОС Android гарантируют быстрый отклик интерфейса и обработку сложных математических вычислений.

Технология UltraAcquire: фирменный режим сегментного заполнения памяти позволяет достигать скорости захвата до 1 500 000 осциллограмм в секунду, что критически важно для поиска редких и случайных событий в сигнале.

Область применения

Цифровой осциллограф RIGOL DHO1074 предназначен для широкого круга задач в области разработки, отладки и ремонта электронного оборудования. Он незаменим при анализе аналоговых и цифровых цепей, исследовании сигналов в силовой электронике, а также при работе с системами автоматизации и встраиваемыми системами. Благодаря поддержке декодирования популярных последовательных протоколов (I2C, SPI, RS232, CAN, LIN) и мощным функциям анализа, прибор будет полезен инженерам-электронщикам, сервисным центрам и исследовательским лабораториям.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 97534-26).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 358×214×120 мм.

Вес: 5,37 кг.

Комплектация

• Осциллограф RIGOL DHO1074.
• Кабель питания;.
• Кабель USB;.
• Пассивные пробники (4 шт.). 150 МГц PVP3150.
