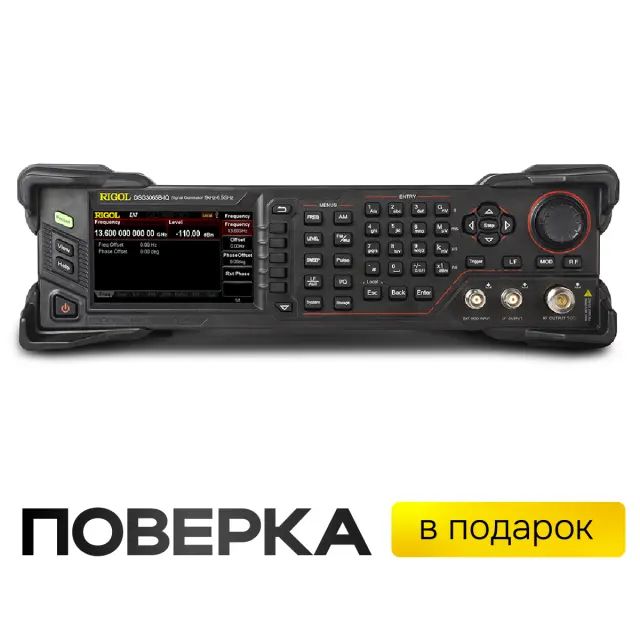

Генератор РЧ сигналов RIGOL DSG3065B-IQ

Генератор РЧ сигналов RIGOL DSG3065B-IQ

Тип устройства: высокочастотный генератор сигналов RIGOL DSG3065B-IQ представляет собой прецизионный лабораторный прибор, предназначенный для формирования и воспроизведения радиочастотных сигналов в широком диапазоне. Устройство может работать в качестве низкочастотного, радиочастотного, импульсного и векторного генератора, что позволяет решать широкий спектр измерительных задач без привлечения дополнительного оборудования.

Производитель: RIGOL

Модель: DSG3065B-IQ

Основные характеристики

Диапазон рабочих частот: прибор способен генерировать сигналы в полосе от 9 кГц до 6,5 ГГц, что перекрывает большинство задач по тестированию современного радиоэлектронного оборудования.

Поддержка квадратурной модуляции: данная модификация отличается от базовых версий наличием встроенного I/Q модулятора, что позволяет формировать сигналы с цифровой модуляцией в диапазоне от 50 МГц до 6,5 ГГц.

Высокое разрешение по частоте: установка частоты осуществляется с шагом 0,01 Гц, что обеспечивает высокую точность настройки и возможность работы с узкополосными сигналами.

Широкий динамический диапазон: выходная мощность регулируется от -130 дБм до +27 дБм в зависимости от частотного диапазона, что позволяет проводить как тестирование чувствительности приемников, так и испытания усилителей на нелинейность.

Конструктивные особенности

Встроенный НЧ-генератор: прибор оснащен внутренним источником модулирующего сигнала, способным формировать синусоидальные и прямоугольные колебания с частотой до 200 кГц, что упрощает проведение типовых измерений без внешнего оборудования.

Гибкая система свипирования: поддерживается пошаговое и табличное свипирование по частоте и амплитуде с линейным или логарифмическим шагом, а также с возможностью наложения режимов, что необходимо для анализа АЧХ и нелинейных искажений.

Развитая система запуска: генерация сигналов может запускаться автоматически, вручную, от внешнего сигнала или по командам, переданным через интерфейсы USB и LAN, что позволяет интегрировать прибор в автоматизированные измерительные системы.

Цветной TFT-дисплей: управление и контроль параметров осуществляется через наглядный графический интерфейс на 4,3-дюймовом экране с разрешением 480×272, что обеспечивает удобство работы в лабораторных условиях.

Область применения

Генератор RIGOL DSG3065B-IQ широко используется при разработке и тестировании радиочастотного оборудования, включая устройства сотовой связи, Wi-Fi, Bluetooth, NBIoT и LoRa. Прибор незаменим для проверки избирательности каналов приемников, измерения чувствительности усилителей и анализа интермодуляционных искажений. Кроме того, модель применяется при проведении испытаний на электромагнитную совместимость (EMS) для оценки устойчивости аппаратуры к внешним помехам и излучению.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 92225-24).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 364×112×420 мм.

Вес: 8,03 кг.

Комплектация

• Генератор сигналов RIGOL DSG3065B-IQ.
• Шнур питания.
