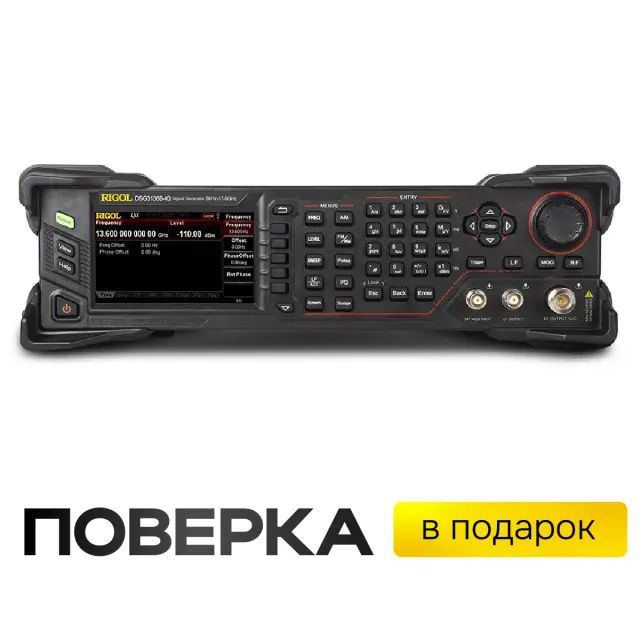

Генератор РЧ сигналов RIGOL DSG3136B-IQ

Генератор РЧ сигналов RIGOL DSG3136B-IQ

Тип устройства: многофункциональный генератор радиочастотных сигналов, предназначенный для воспроизведения высокостабильных и точных сигналов в лабораторных условиях. Устройство отличается расширенной функциональностью, включая формирование квадратурной модуляции, что позволяет использовать его для тестирования и отладки сложных систем беспроводной связи и коммуникационного оборудования.

Производитель: RIGOL

Модель: DSG3136B-IQ

Основные характеристики

Диапазон рабочих частот: от 9 кГц до 13,6 ГГц, что перекрывает большинство современных радиочастотных диапазонов для исследовательских и производственных задач.

Диапазон частот цифровой модуляции: от 50 МГц до 6,5 ГГц, обеспечивая возможность работы с сигналами сложных форматов модуляции.

Разрешение по частоте: 0,01 Гц, гарантирующее высокую точность установки и воспроизведения несущей частоты.

Выходной уровень: от -130 дБм до +27 дБм в зависимости от частоты, что позволяет работать как с очень слабыми, так и с мощными сигналами без применения внешних усилителей или аттенюаторов.

Конструктивные особенности

Раздельные выходы для разных типов сигналов: выдача низкочастотных, радиочастотных сигналов и импульсов производится через отдельные коннекторы, что исключает износ разъемов и необходимость постоянного переключения.

Электронный аттенюатор: встроенный аттенюатор с электронным управлением не содержит механических коммутационных элементов, благодаря чему обладает повышенным ресурсом и надежностью.

Выход контроля достоверности сигнала: наличие выхода SIGNAL VALID OUTPUT позволяет организовать автоматический контроль и верификацию выдаваемого сигнала в составе измерительных стендов.

Вход и выход опорного генератора: прибор оснащен входами и выходами для внешнего опорного сигнала 10 МГц, что обеспечивает синхронизацию с другим лабораторным оборудованием для когерентных измерений.

Область применения

Генератор применяется для тестирования и отладки приемопередающих трактов, фильтров, усилителей и других компонентов радиочастотных устройств. Он востребован при разработке и производстве оборудования для беспроводной связи стандартов GSM, WCDMA, LTE, 5G, а также для проведения испытаний на электромагнитную совместимость (ЭМС) и в системах цифровой обработки сигналов.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 92225-24).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 364×112×420 мм.

Вес: 8,03 кг.

Комплектация

• Генератор сигналов RIGOL DSG3136B-IQ.
• Шнур питания.
