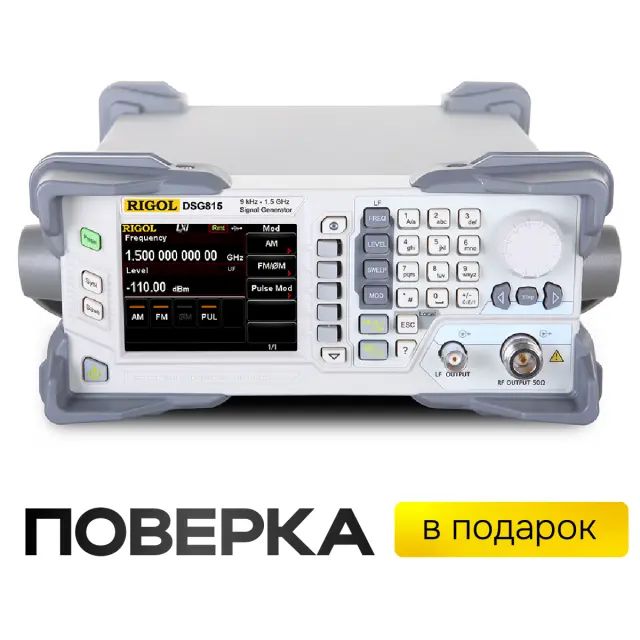

Генератор РЧ сигналов RIGOL DSG815

Генератор РЧ сигналов RIGOL DSG815

Тип устройства: генератор радиочастотных сигналов, представляющий собой портативный измерительный прибор эконом-класса. Устройство предназначено для формирования высокостабильных синусоидальных сигналов в диапазоне от 9 кГц до 1,5 ГГц с возможностью аналоговой и векторной модуляции. Прибор сочетает в себе базовые возможности старших моделей серии DSG3000 и компактные размеры, что делает его оптимальным решением для решения типовых задач по настройке и диагностике ВЧ-аппаратуры.

Производитель: RIGOL

Модель: DSG815

Основные характеристики

Диапазон рабочих частот: от 9 кГц до 1,5 ГГц с разрешением 0,01 Гц, что позволяет перекрывать основные диапазоны радиосвязи и телекоммуникаций.

Выходная мощность: от -110 дБм до +20 дБм с разрешением 0,01 дБ, что дает возможность работать как с высокочувствительными приемниками, так и с усилительными трактами.

Уровень фазовых шумов: низкий собственный фазовый шум SSB (типовое значение -116 дБн/Гц при отстройке 20 кГц на частоте 1 ГГц), что обеспечивает высокую чистоту спектра генерируемого сигнала.

Виды модуляции: поддержка амплитудной (АМ), частотной (ЧМ) и фазовой (ФМ) модуляции от внутреннего или внешнего источника, а также опционально импульсной модуляции и I/Q модуляции для работы с цифровыми сигналами.

Конструктивные особенности

Система автоматической регулировки уровня (ALC): встроенная система ALC точно поддерживает заданную выходную мощность, сравнивая фактическую амплитуду сигнала с эталонным значением, что гарантирует высокую стабильность и повторяемость измерений.

Внутренний НЧ-генератор: прибор оснащен встроенным низкочастотным генератором синусоидальных и прямоугольных сигналов с частотой до 200 кГц, который может использоваться как источник модулирующего напряжения или как самостоятельный выход.

Функция свипирования: реализована возможность линейного, логарифмического и произвольного (по списку) свипирования по частоте и амплитуде с количеством точек до 65535, что необходимо для снятия амплитудно-частотных характеристик устройств.

Интерфейсы дистанционного управления: наличие портов USB и LAN обеспечивает интеграцию в автоматизированные измерительные системы и позволяет управлять генератором с помощью SCPI-команд или фирменного программного обеспечения Ultra Sigma.

Область применения

Генератор сигналов RIGOL DSG815 широко используется при разработке, производстве и ремонте радиочастотного оборудования, включая приемопередатчики, усилители мощности и фильтры. Прибор незаменим при настройке систем связи, проведении лабораторных исследований в учебных заведениях и на предприятиях радиоэлектронной промышленности. Благодаря компактным размерам и низкому уровню шумов, он подходит как для стационарных лабораторий, так и для выездных сервисных работ.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 82166-21).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 262×112×320 мм.

Вес: 4,2 кг.

Комплектация

• Генератор РЧ сигналов RIGOL DSG815.
• Шнур питания.
