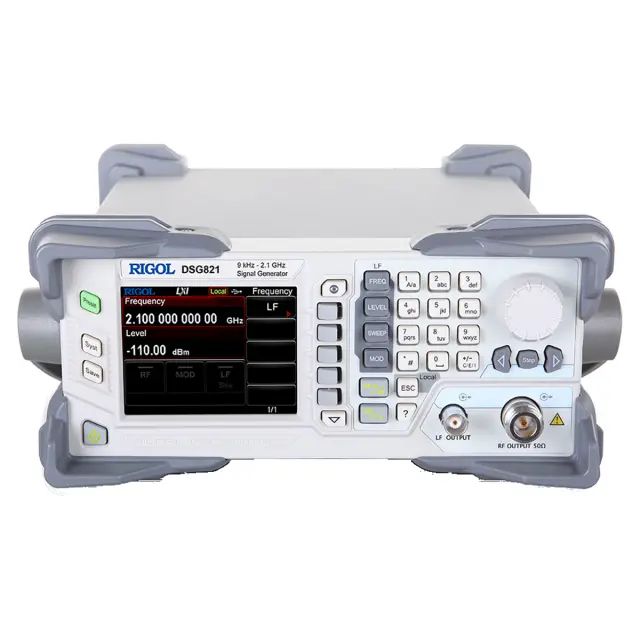

Генератор РЧ сигналов RIGOL DSG821

Генератор РЧ сигналов RIGOL DSG821

Тип устройства: высокочастотный генератор сигналов (генератор РЧ сигналов), предназначенный для формирования спектрально чистых синусоидальных колебаний в диапазоне от 9 кГц до 2,1 ГГц. Прибор обеспечивает полную аналоговую модуляцию (АМ, ЧМ, ФМ) и поддерживает опциональную импульсную и I/Q модуляцию, что делает его универсальным инструментом для тестирования и отладки радиоэлектронного оборудования.

Производитель: RIGOL

Модель: DSG821

Основные характеристики

Диапазон частот: от 9 кГц до 2,1 ГГц с разрешением 0,01 Гц, что позволяет генерировать сигналы с высокой точностью для широкого спектра задач.

Фазовый шум: типичное значение менее -105 дБн/Гц при отстройке 20 кГц на частоте до 1,5 ГГц, обеспечивая высокую спектральную чистоту выходного сигнала.

Выходной уровень: от -110 дБм до +20 дБм с разрешением 0,01 дБ, что позволяет работать как с очень слабыми, так и с мощными сигналами, вплоть до тестирования нелинейности усилителей.

Виды модуляции: поддерживаются амплитудная (АМ), частотная (ЧМ), фазовая (ФМ) и опционально импульсная (ИМ) и I/Q модуляция, что дает возможность моделировать сигналы различных типов оборудования.

Конструктивные особенности

Компактный корпус: прибор выполнен в форм-факторе 2U, что позволяет экономить место на рабочем столе и дает возможность установки в стандартную приборную стойку с помощью опционального крепежа.

Защита корпуса: угловые накладки и складывающаяся ручка повышают безопасность и удобство транспортировки, что особенно важно при использовании генератора в полевых условиях или на производстве.

Автоматическая калибровка АЧХ: режим калибровки плоскостности позволяет компенсировать потери сигнала во внешних кабелях и коммутационных элементах, стабильно поддерживая заданный уровень на входе объекта контроля.

Расширенные коммуникации: наличие портов USB host, USB device и Ethernet обеспечивает удобное дистанционное управление с ПК, а также возможность сохранения настроек и обновления прошивки с USB-накопителя.

Область применения

Генератор РЧ сигналов RIGOL DSG821 является оптимальным решением для учебных заведений, исследовательских лабораторий и производственных линий. Он применяется для тестирования и отладки разнообразного радиоэлектронного оборудования, включая FM-радио, беспроводные микрофоны, системы передачи данных и компьютерные устройства. Благодаря высокой точности и чистоте сигнала, прибор также подходит для проведения научных экспериментов и калибровочных работ.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 262×112×320 мм.

Вес: 4,2 кг.

Комплектация

• Генератор сигналов RIGOL DSG821.
• Шнур питания.
