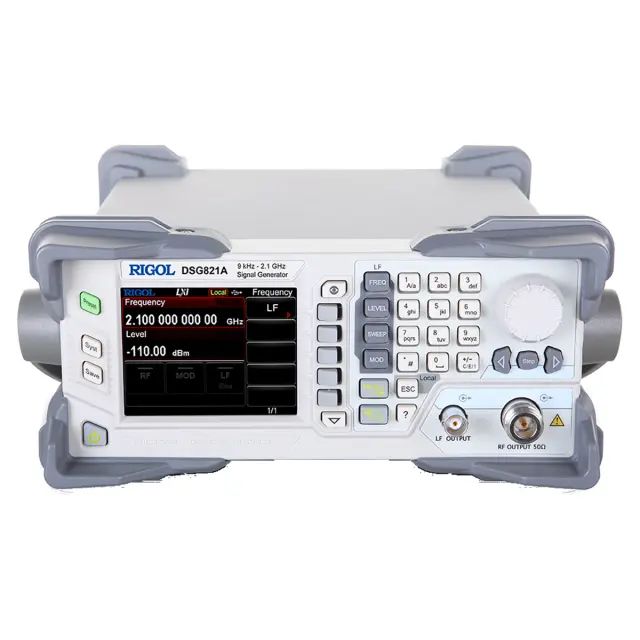

Генератор РЧ сигналов RIGOL DSG821A

Генератор РЧ сигналов RIGOL DSG821A

Тип устройства: генератор радиочастотных сигналов, предназначенный для формирования высокостабильных и точных синусоидальных колебаний в диапазоне от 9 кГц до 2,1 ГГц. Прибор относится к классу прецизионных измерительных источников сигнала и поддерживает все основные виды аналоговой и векторной модуляции, что позволяет использовать его для тестирования и отладки широкополосной радиоаппаратуры.

Производитель: RIGOL

Модель: DSG821A

Основные характеристики

Рабочий диапазон частот: от 9 кГц до 2,1 ГГц с разрешающей способностью 0,01 Гц, что обеспечивает возможность точной настройки на любой канал в заданном спектре.

Выходная мощность: регулируется в широких пределах от –110 до +20 дБм с шагом 0,01 дБ, позволяя работать как с высокочувствительными приемниками, так и с мощными усилительными каскадами.

Фазовый шум: типичное значение не превышает –112 дБн/Гц при отстройке 20 кГц на несущей частоте 1 ГГц, что гарантирует высокую чистоту спектра генерируемого сигнала.

Погрешность установки уровня: составляет менее 0,5 дБ (тип.) в диапазоне от –60 до +13 дБм, что обеспечивает высокую точность воспроизведения амплитуды выходного сигнала.

Конструктивные особенности

Калибровка плоскостности АЧХ: встроенная функция позволяет компенсировать неравномерность частотной характеристики, вызванную внешними кабелями, фильтрами и коммутационными элементами, без использования дополнительных усилителей.

Система автоматического регулирования уровня (ALC): непрерывно измеряет фактическую амплитуду на выходе и корректирует ее в соответствии с заданным значением, что минимизирует погрешность установки мощности.

Интерфейсы дистанционного управления: наличие портов LAN и USB позволяет интегрировать генератор в автоматизированные измерительные системы (ATE) и управлять им по стандартным протоколам SCPI.

Внутренний НЧ-генератор: формирует синусоидальные и меандровые сигналы частотой до 200 кГц, которые могут использоваться в качестве источника модулирующего напряжения для всех видов модуляции.

Область применения

Генератор РЧ сигналов применяется при разработке, производственном тестировании и ремонте приемопередающих устройств, усилителей мощности и фильтров. Благодаря компактным размерам и полной поддержке свипирования по частоте и амплитуде, он эффективен как в стационарных лабораториях, так и в мобильных условиях для выездной диагностики оборудования.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 262×112×320 мм.

Вес: 4,2 кг.

Комплектация

• Генератор сигналов RIGOL DSG821A.
• Шнур питания.
