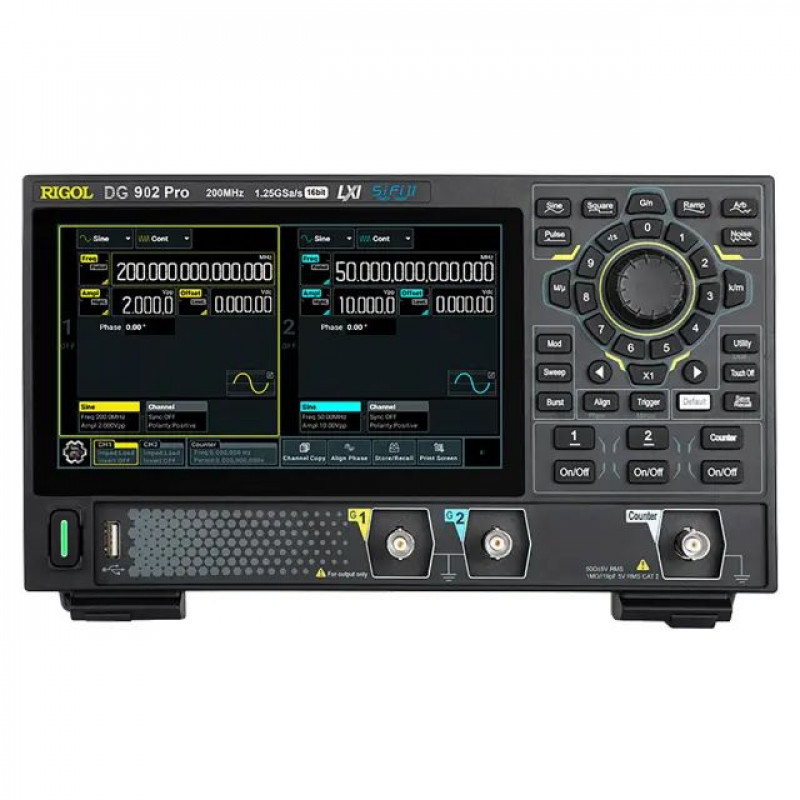

Генератор сигналов произвольной формы RIGOL DG902 Pro (70 МГц, 2 канала)

Генератор сигналов произвольной формы RIGOL DG902 Pro

Тип устройства: генератор сигналов произвольной формы, представляющий собой прецизионный лабораторный прибор для формирования и воспроизведения электрических сигналов различной конфигурации. Устройство предназначено для тестирования, отладки и характеризации аналоговых и цифровых электронных схем, систем связи и автоматики.

Производитель: RIGOL

Модель: DG902 Pro

Основные характеристики

Двухканальная архитектура с полосой пропускания 70 МГц: генератор оснащен двумя полностью независимыми выходными каналами, каждый из которых обеспечивает полосу пропускания до 70 МГц, что позволяет одновременно формировать два различных сигнала или работать в синхронном режиме.

Высокое разрешение 16 бит и частота дискретизации 1,25 Гвыб/с: 16-битное вертикальное разрешение гарантирует высокую точность воспроизведения формы сигнала, а частота дискретизации 1,25 Гвыб/с обеспечивает детализацию даже на высоких частотах.

Глубокая память и обширная библиотека сигналов: встроенная память объемом 16 Мточек на канал (с возможностью расширения до 32 Мточек) позволяет хранить до 148 типов стандартных и произвольных сигналов, включая инженерные, биоэлектрические и математические формы.

Встроенный частотомер до 1 ГГц: прибор оснащен встроенным частотомером с отдельным входом на передней панели, способным измерять частоту сигналов в диапазоне до 1 ГГц без использования внешнего оборудования.

Конструктивные особенности

Плоский корпус с вертикальным размещением и креплением VESA: в отличие от настольных приборов предыдущего поколения, модель DG902 Pro выполнена в плоском корпусе, который можно устанавливать вертикально, а стандартное крепление VESA на задней панели позволяет монтировать его на стену или специальную стойку.

Сенсорный 7-дюймовый дисплей с высоким разрешением: крупноформатный цветной экран с диагональю 7 дюймов и разрешением 1024x600 точек обеспечивает наглядный вывод форм сигналов обоих каналов, а поддержка сенсорного управления упрощает навигацию по меню и редактирование параметров.

Удобная система ввода с цифровой клавиатурой и энкодером: для быстрого и точного ввода числовых значений используется цифровая клавиатура, расположенная вокруг многофункционального энкодера, что позволяет оперативно изменять частоту, амплитуду и другие параметры.

Гибкое питание через USB Type-C: прибор поддерживает питание от источника постоянного тока через интерфейс USB Type-C, что позволяет использовать стандартные сетевые адаптеры или внешние аккумуляторные блоки для автономной работы.

Область применения

Генератор сигналов RIGOL DG902 Pro предназначен для широкого круга задач в области разработки, производства и ремонта электронного оборудования. Он незаменим при тестировании аналоговых и цифровых фильтров, усилителей, систем связи, датчиков и прецизионных измерительных цепей. Благодаря наличию встроенного частотомера и возможности формирования специализированных сигналов (например, ЭКГ), прибор востребован в лабораториях вузов, сервисных центрах и на производственных линиях.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 96216-25).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 266×165×80 мм.

Вес: 1,78 кг.

Комплектация

• Генератор сигналов произвольной формы Rigol DG902 Pro.
• Адаптер питания.
• USB кабель.
• BNС кабель.
• Краткое руководство.
