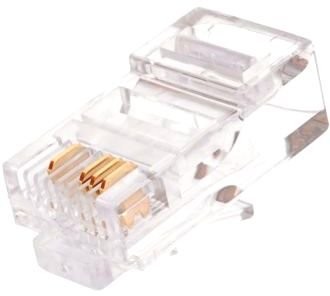

Коннектор под витую пару, категория 5 (Класс D), универсальные ножи NIKOMAX NMC-RJ84FZ06UD1-100

Коннектор под витую пару, категория 5 (Класс D), универсальные ножи NIKOMAX NMC-RJ84FZ06UD1-100

Тип устройства: неэкранированный коннектор RJ45/8P4C категории 5 (класс D) с частотой до 100 МГц, предназначенный для оконцевания кабелей витой пары. Данный разъем используется для производства коммутационных шнуров (патч-кордов), а также для подключения стационарных линий связи и оборудования, включая камеры видеонаблюдения. Модель оснащена универсальными ножами, что позволяет работать как с одножильными, так и с многожильными проводниками, обеспечивая надежный контакт в любом сценарии монтажа.

Производитель: NIKOMAX

Модель: NMC-RJ84FZ06UD1-100

Основные характеристики

Категория и частота: коннектор соответствует категории 5 (класс D) и рассчитан на работу в полосе частот до 100 МГц, что гарантирует стабильную передачу данных для сетей Fast Ethernet и Gigabit Ethernet на базе витой пары.

Тип разводки: используется Ethernet-разводка с задействованием контактов 1, 2, 3 и 6, что соответствует стандарту T568A/B для прямого соединения в сетях 10/100BASE-TX.

Конструкция ввода: реализован плоский ввод кабеля, который упрощает процесс подготовки проводников и фиксации их в корпусе перед обжимом, снижая риск ошибок при монтаже.

Покрытие контактов: медные контакты разъема имеют золотое покрытие толщиной 6 микродюймов, которое защищает их от окисления и увеличивает максимальное количество циклов переподключения, продлевая общий срок службы изделия.

Конструктивные особенности

Универсальные ножи: коннектор оснащен универсальными врезающимися ножами, которые подходят как для одножильных (solid), так и для многожильных (stranded) проводников, что исключает необходимость подбора разъема под конкретный тип кабеля.

Наличие вставки: конструкция предусматривает специальную вставку, на которой удобно разводить жилы перед обжимом. Это повышает точность позиционирования проводников и упрощает работу монтажника, особенно при массовом производстве патч-кордов.

Защита от потери контакта: благодаря точной геометрии ножей и качественному корпусу из ударопрочного пластика, обеспечивается надежное врезание в изоляцию жил, что предотвращает самопроизвольное ослабление контакта при вибрациях или механических нагрузках.

Совместимость с колпачками: разъем спроектирован с учетом возможности установки защитных колпачков, которые дополнительно фиксируют защелку и предохраняют контактную группу от пыли и повреждений, увеличивая срок эксплуатации готового шнура.

Область применения

Коннектор NIKOMAX NMC-RJ84FZ06UD1-100 применяется при создании структурированных кабельных систем (СКС) для оконцевания патч-кордов и стационарных линий связи внутри зданий. Он подходит для подключения активного сетевого оборудования, такого как коммутаторы, маршрутизаторы, IP-камеры и компьютеры, в сетях Fast Ethernet и Gigabit Ethernet. Также изделие используется при ремонте и наращивании кабельных линий, где требуется быстрый и надежный обжим витой пары категории 5.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 0,1 кг.
