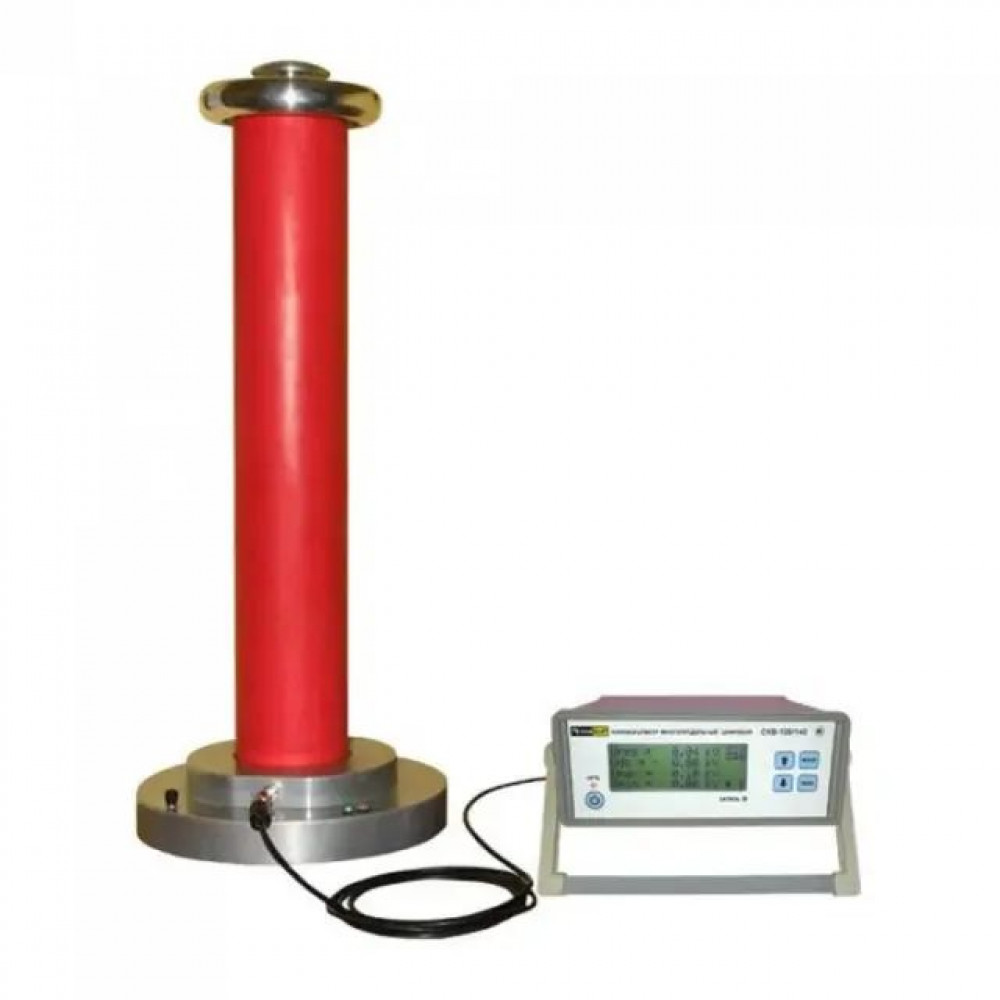

Киловольтметр ПрофКиП СКВ-120/140 (2-140 кВ DC, 2-120 кВ AC, класс 1.0)

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140, класс точности 1.0

Тип устройства

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 представляет собой прецизионный измерительный прибор, предназначенный для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также напряжения постоянного тока. Принцип действия устройства основан на масштабном преобразовании высокого входного напряжения с помощью высоковольтного делителя и последующей обработке сигнала аналого-цифровым преобразователем с выводом результатов на жидкокристаллический дисплей.

Производитель

ПрофКиП

Модель

120802 (СКВ-120/140)

Основные характеристики

Диапазон измерения напряжения постоянного тока: прибор обеспечивает измерение постоянного напряжения в двух поддиапазонах: от 2.000 кВ до 26.000 кВ и от 26.01 кВ до 140.00 кВ, что позволяет работать с широким спектром высоковольтных цепей.

Диапазон измерения переменного напряжения: устройство измеряет среднеквадратические значения переменного тока частотой 50 Гц в диапазонах от 2.000 кВ до 26.000 кВ и от 26.01 кВ до 120.00 кВ, обеспечивая высокую точность для синусоидальных сигналов.

Класс точности: предел допускаемой относительной погрешности измерений как для постоянного, так и для переменного тока составляет ±1.0%, что гарантирует высокую достоверность результатов.

Входное сопротивление: высокое входное сопротивление по постоянному току, равное 535 МОм, минимизирует влияние прибора на измеряемую цепь и обеспечивает точность показаний.

Конструктивные особенности

Двухдиапазонный высоковольтный делитель: в одном блоке делителя размещены две группы резистивно-емкостных делителей, которые автоматически переключаются в зависимости от уровня входного напряжения. Это обеспечивает линейность преобразования во всем рабочем диапазоне.

Регулируемое время усреднения: для удобства измерения как быстро, так и медленно меняющихся напряжений предусмотрена возможность установки времени усреднения: 0.5 с, 1.0 с, 2.5 с или 5.0 с, что позволяет адаптировать прибор под характер сигнала.

Функция записи измерений: киловольтметр способен сохранять до пятнадцати записей измеряемого напряжения, каждая длительностью по две секунды, что удобно для последующего анализа.

Стабилизация параметров диэлектрика: реализована функция стабилизации физико-химических свойств жидкого диэлектрика в блоке высоковольтного делителя методом адсорбционной очистки, что обеспечивает постоянство коэффициента масштабного преобразования.

Область применения

Киловольтметр ПрофКиП СКВ-120/140 широко используется в лабораториях высокого напряжения, на энергетических предприятиях и в научно-исследовательских институтах для точного контроля и измерения высоких напряжений. Он незаменим при проведении испытаний изоляции, наладке высоковольтного оборудования и в процессе производства силовых трансформаторов и кабелей.

Совместимость

Прибор оснащен интерфейсом USB для подключения к персональному компьютеру. Специализированное программное обеспечение позволяет отображать на дисплее ПК форму и параметры кривой напряжения в масштабе реального времени, а также расширяет функциональные возможности устройства.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 64607-16).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 260×100×260 мм.

Вес: 3 кг.

Комплектация

• Блок индикации ПК.422120.003.01.
• Блок ДВМЦ ПК. 422120.003.02.
• Межблочный соединительный кабель ПК. 422120.003.03.
• Кабель сетевой.
• Вставка плавкая 3.15 А АГО.481.304 ТУ - 2 шт.
• Паспорт 422120-003-68134858-2014 ПС.
