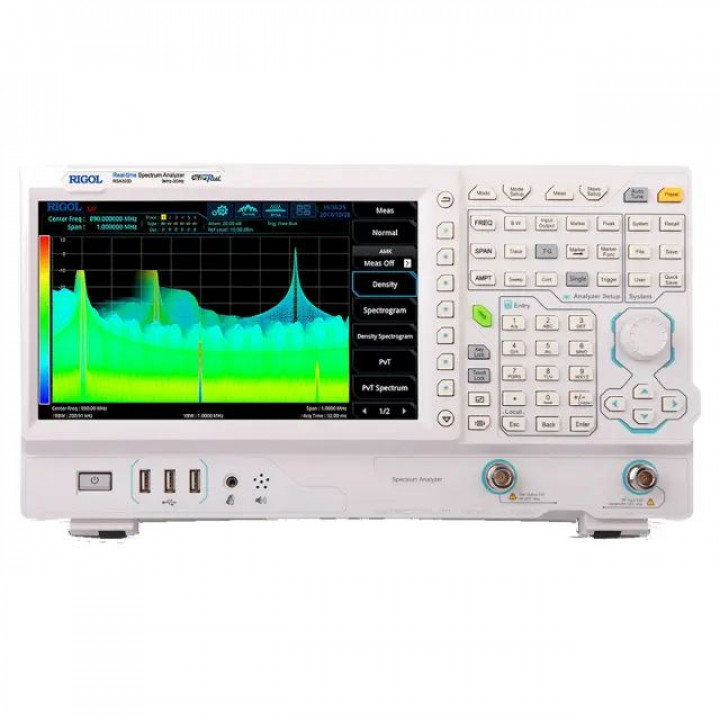

Анализатор спектра RIGOL RSA3030 (9 кГц-3 ГГц, полоса 10/40 МГц)

Анализатор спектра реального времени RIGOL RSA3030

Тип устройства: анализатор спектра реального времени RIGOL RSA3030 представляет собой высокопроизводительный измерительный прибор, предназначенный для детального исследования сложных и динамически изменяющихся сигналов. Он сочетает в себе функции классического анализатора спектра (GPSA) с возможностями анализа в реальном времени (RTSA), что позволяет захватывать и отображать кратковременные события, недоступные для традиционных сканирующих анализаторов. Устройство обеспечивает непрерывный сбор данных с последующей обработкой и визуализацией, что делает его незаменимым инструментом для отладки и тестирования современного радиоэлектронного оборудования.

Производитель: RIGOL

Модель: RSA3030

Основные характеристики

Рабочий частотный диапазон: прибор охватывает диапазон от 9 кГц до 3,0 ГГц, что позволяет работать с широким спектром беспроводных технологий, включая стандарты Wi-Fi, Bluetooth, ZigBee и многие другие.

Полоса анализа в реальном времени: базовая полоса пропускания в режиме реального времени составляет 10 МГц, что обеспечивает захват сигналов длительностью от 9,3 мкс с вероятностью 100% (POI). С помощью опций ширина полосы может быть расширена до 25 МГц или 40 МГц.

Режимы работы: анализатор поддерживает два основных режима: свипирующий режим (GPSA) для традиционных измерений спектра с высокой динамикой и режим реального времени (RTSA) для обнаружения и анализа кратковременных, импульсных и быстро меняющихся сигналов.

Технология Ultra Real: реализованная патентованная технология Ultra Real обеспечивает высокоскоростное БПФ-преобразование со скоростью до 146 484 преобразований в секунду, что позволяет видеть спектральную картину в динамике с высокой детализацией.

Конструктивные особенности

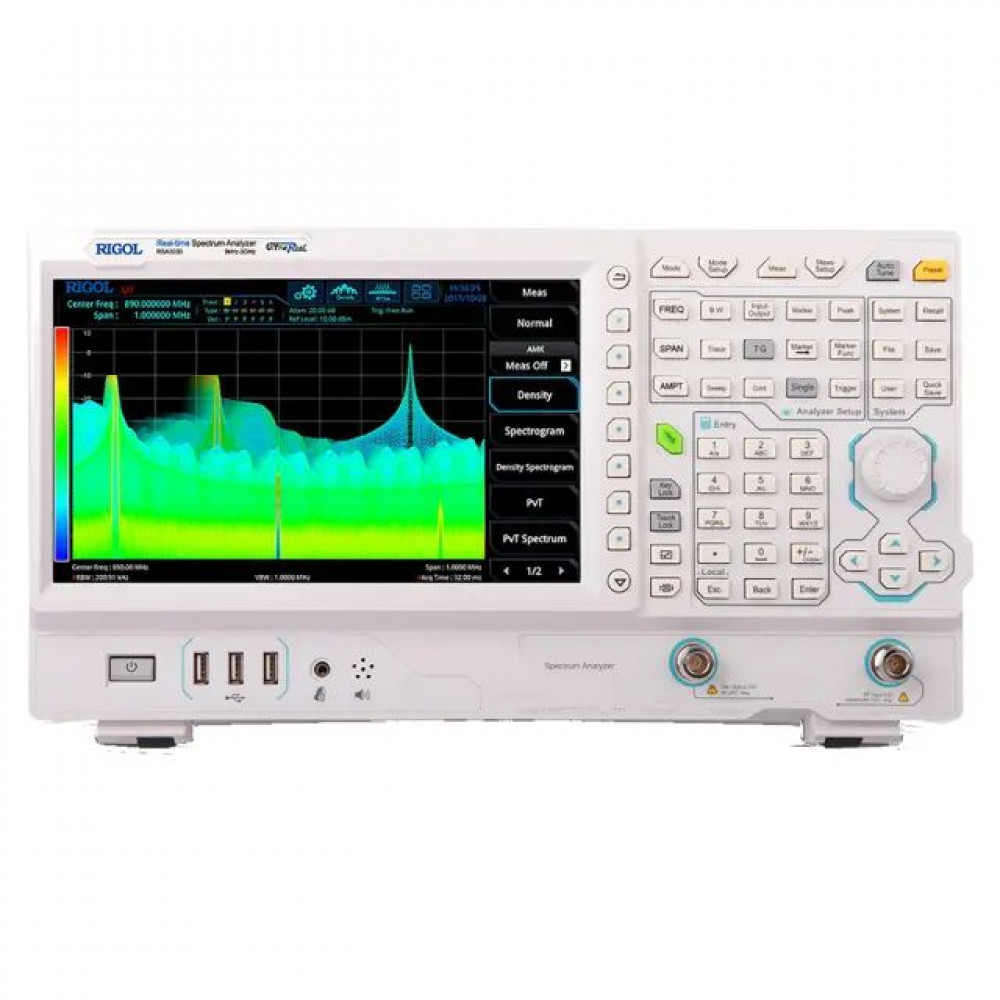

Сенсорный дисплей и управление: прибор оснащен 10,1-дюймовым сенсорным multi-touch экраном с разрешением 1024x600 пикселей, который обеспечивает интуитивно понятное управление, масштабирование и перемещение по спектрограмме. Дополнительно доступно управление с помощью кнопочного интерфейса, внешней клавиатуры или мыши.

Гибкая расширяемость: модель RSA3030 имеет модульную архитектуру, позволяющую с помощью опций значительно расширить функционал. Доступна активация предварительного усилителя (+20 дБ), квазипикового детектора и фильтров для испытаний на ЭМС, а также расширение полосы анализа и улучшение характеристик до уровня старшей серии RSA5000.

Многообразие режимов визуализации: в режиме реального времени поддерживается несколько вариантов отображения данных: стандартный спектр, спектральная плотность, спектрограмма, временное распределение мощности (PVT), а также возможность комбинировать до трех окон одновременно. В режиме GPSA можно отслеживать до 6 трасс с отображением текущих параметров для каждой.

Синхронизация по частотной маске (FMT): функция запуска по частотной маске позволяет задавать собственные шаблоны для автоматического обнаружения сигналов, выходящих за пределы заданной маски. Это упрощает поиск кратковременных помех и выбросов в спектре.

Область применения

Анализатор спектра RIGOL RSA3030 широко используется при разработке, отладке и производстве цифровой приемо-передающей аппаратуры, устройств беспроводной передачи данных (Wi-Fi, Bluetooth, LoRa), телекоммуникационного оборудования и систем Интернета вещей (IoT). Он незаменим для анализа электромагнитной совместимости (ЭМС), поиска паразитных излучений, исследования импульсных сигналов и мониторинга радиоэфира. Прибор также эффективен в лабораториях университетов и научно-исследовательских институтах для изучения принципов спектрального анализа.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 410×224×135 мм.

Вес: 4,65 кг.

Комплектация

• Анализатор спектра Rigol RSA3030.
• Краткое руководство.
• Кабель питания.
