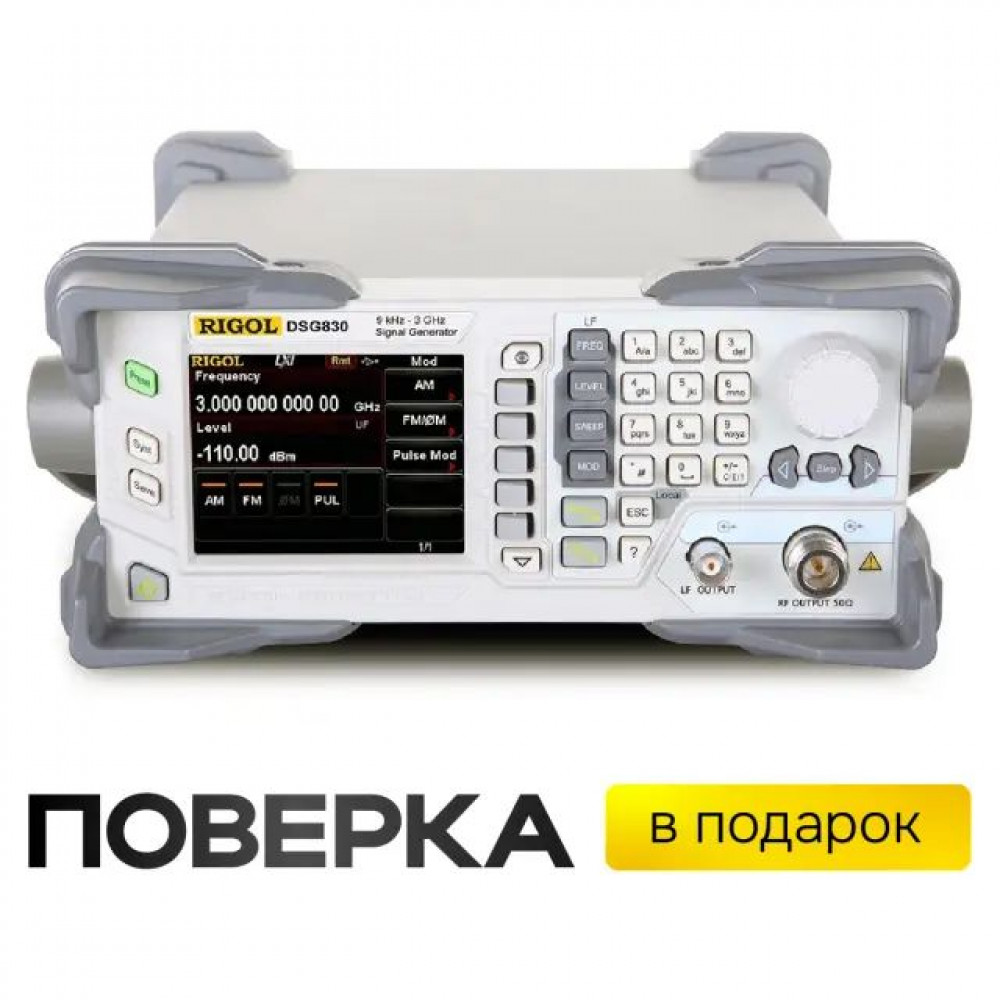

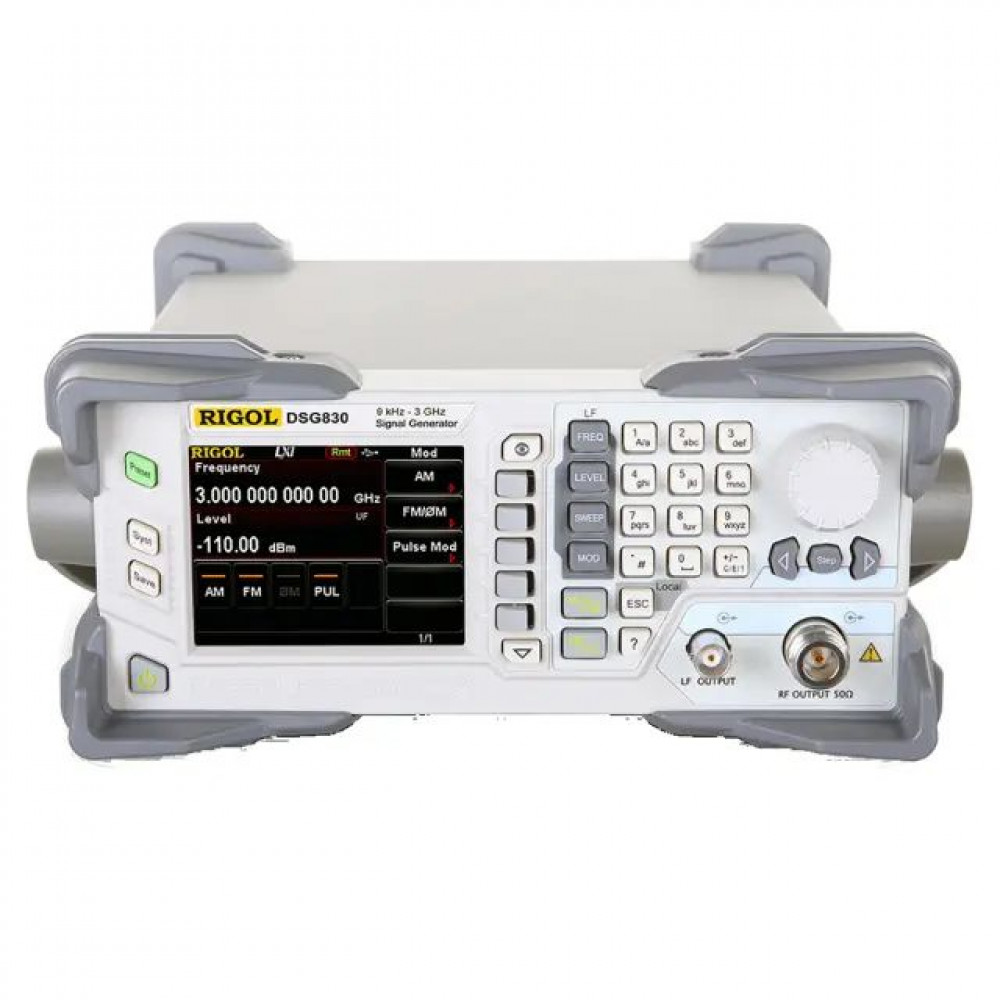

Генератор РЧ сигналов RIGOL DSG830

Генератор РЧ сигналов RIGOL DSG830

Тип устройства: генератор радиочастотных сигналов лабораторного класса, предназначенный для формирования высокостабильных и точных синусоидальных колебаний в широком диапазоне частот. Прибор относится к начальному уровню, но по своим функциональным возможностям и параметрам выходного сигнала соответствует более дорогим устройствам, что делает его идеальным инструментом для решения рутинных задач тестирования и отладки радиоэлектронной аппаратуры. Благодаря цифровой схеме автоматической регулировки уровня (ALC) обеспечивается высокая точность установки амплитуды и низкий уровень собственных шумов и искажений.

Производитель: RIGOL

Модель: DSG830

Основные характеристики

Диапазон рабочих частот: от 9 кГц до 3 ГГц с разрешением 0,01 Гц, что позволяет перекрыть большинство задач по тестированию современных радиочастотных устройств и систем связи.

Выходная мощность: регулируется от –110 до +20 дБм с точностью установки амплитуды до 0,5 дБ, что обеспечивает возможность тестирования как высокочувствительных приёмников, так и усилительных трактов без применения внешних аттенюаторов.

Поддерживаемые виды модуляции: амплитудная (АМ), частотная (ЧМ) и фазовая (ФМ) модуляция от внутреннего или внешнего источника, а также возможность установки опций импульсной и I/Q модуляции.

Режимы свипирования: реализованы пошаговый и по списку режимы качания частоты и амплитуды с линейным или логарифмическим шагом, что позволяет проводить автоматизированные измерения амплитудно-частотных характеристик (АЧХ) устройств.

Конструктивные особенности

Цифровая схема ALC: обеспечивает высокую стабильность выходного уровня и точность установки амплитуды, что характерно для приборов более высокого ценового сегмента.

Интерфейсы дистанционного управления: наличие портов USB и LAN позволяет легко интегрировать генератор в автоматизированные измерительные системы и управлять им с персонального компьютера.

Автоматический контроль достоверности сигнала: функция SIGNAL VALID автоматически отслеживает стабильность выходных параметров и выдает предупреждающий импульс при выходе за допустимые пределы, что повышает надежность измерений.

Поддержка внешнего тактирования и синхронизации: возможность работы от внешнего опорного генератора 10 МГц и синхронизации с другими приборами позволяет строить многоканальные измерительные комплексы с высокой временной согласованностью.

Область применения

Генератор RIGOL DSG830 широко используется при проведении научно-исследовательских и опытно-конструкторских работ, для отладки и тестирования телекоммуникационного, компьютерного и радиоэлектронного оборудования. Он незаменим при производственном контроле качества, а также при диагностике, обслуживании и ремонте различных радиочастотных устройств, включая приемники, передатчики, усилители и фильтры. Компактный форм-фактор прибора делает его удобным как для стационарного применения в лаборатории, так и для выездных работ.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 82166-21).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 262×112×320 мм.

Вес: 4,2 кг.

Комплектация

• Генератор РЧ сигналов RIGOL DSG830.
• Шнур питания.
