Генератор RIGOL DG5102 (100 МГц, 2 канала, 1 Гвыб/с, 14 бит)

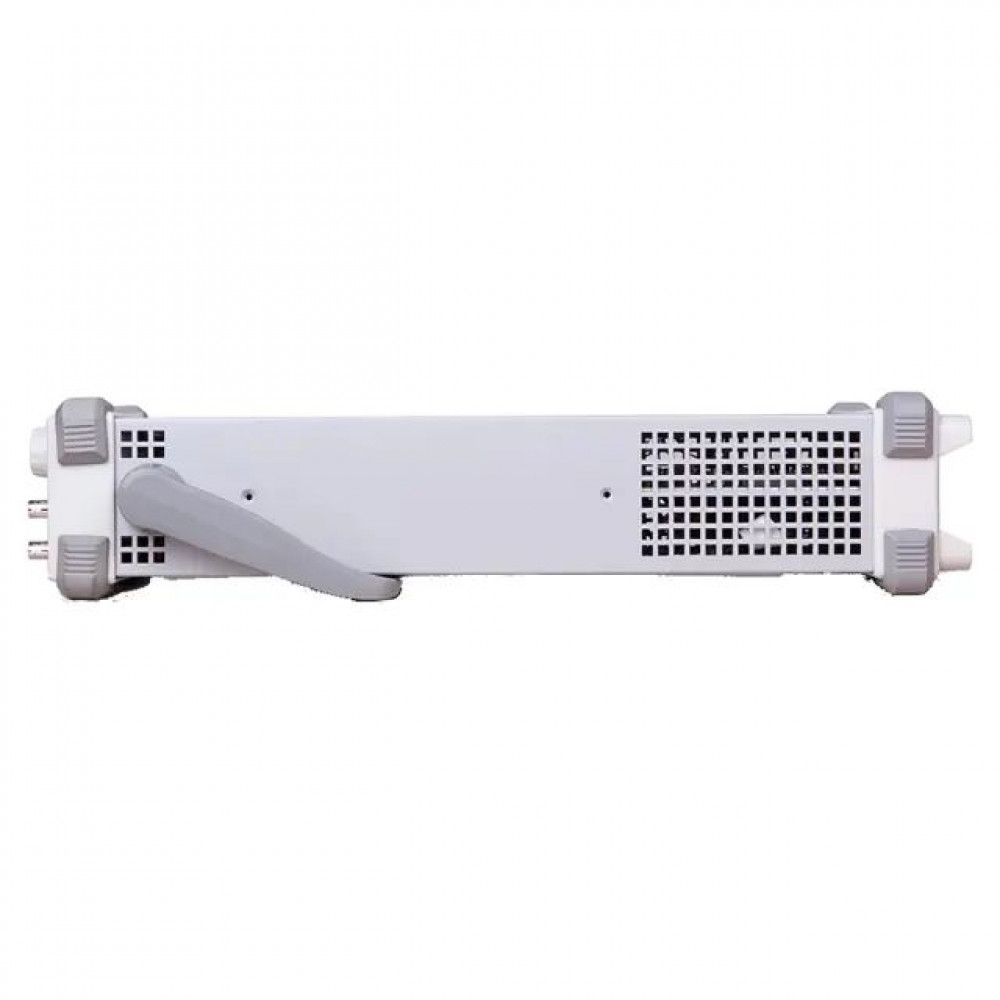

Генератор сигналов произвольной формы RIGOL DG5102

Тип устройства: генератор сигналов произвольной формы, представляющий собой универсальный лабораторный прибор, предназначенный для формирования и воспроизведения как стандартных функций, так и сложных пользовательских сигналов. Устройство относится к профессиональной серии RIGOL DG5000 и отличается от младших линеек расширенными функциональными возможностями, включая встроенный IQ модулятор, что делает его незаменимым инструментом для разработки, тестирования и отладки современного электронного оборудования.

Производитель: RIGOL

Модель: DG5102

Основные характеристики

Два независимых канала с частотой 100 МГц: генератор оснащен двумя полностью независимыми каналами, каждый из которых способен формировать сигналы с максимальной частотой до 100 МГц, что позволяет одновременно тестировать различные цепи или устройства с индивидуальными настройками.

Встроенный IQ модулятор: ключевым преимуществом модели является наличие аппаратного IQ модулятора с отдельными входами для синфазной и квадратурной составляющих, что обеспечивает формирование сложных квадратурных сигналов до 64 разряда и сигналов с фазовой манипуляцией до 16 уровней.

Высокая частота дискретизации и разрешение: устройство использует частоту дискретизации 1 Гвыб/с и 14-битное вертикальное разрешение, что гарантирует высокую точность и детализацию при генерации сигналов произвольной формы с максимальным количеством точек до 16 М в нормальном режиме.

Широкий набор режимов модуляции и свипирования: прибор поддерживает все основные виды модуляции (AM, FM, PM, ASK, FSK, PSK, PWM, IQ), а также режимы свипирования (линейный, логарифмический, ступенчатый) и формирования пакетных сигналов, обеспечивая гибкость при решении различных измерительных задач.

Конструктивные особенности

Цветной TFT-дисплей с высоким разрешением: прибор оборудован 4,3-дюймовым цветным TFT-дисплеем с разрешением 480 x 272 пикселей и 16 миллионами цветов, который обеспечивает наглядное отображение формы сигнала, параметров и, в режиме IQ, графической IQ-карты или табличного представления данных.

Развитая система входов и выходов на задней панели: на задней панели корпуса расположены отдельные входы для подачи синфазной и квадратурной составляющих IQ сигнала, а также коннекторы для внешнего запуска, тактирования и разъем DIGITAL OUTPUT для вывода логических составляющих в режиме смешанных сигналов.

Поддержка функции TMC для прямого воспроизведения осциллограмм: благодаря поддержке протокола TMC генератор может напрямую считывать захваченные осциллограммы с совместимых цифровых осциллографов и воспроизводить их без промежуточного преобразования, что повышает точность восстановления формы сигнала.

Гибкие возможности удаленного управления: устройство поддерживает дистанционное управление через интерфейсы USB, LAN (LXI Class C) и опциональный GPIB, что позволяет легко интегрировать его в автоматизированные измерительные системы и управлять им с персонального компьютера.

Область применения

Генератор сигналов RIGOL DG5102 широко используется в лабораториях научно-исследовательских институтов, на производственных участках и в сервисных центрах для тестирования, отладки и ремонта радиоэлектронной аппаратуры. Он незаменим при разработке и проверке устройств связи, систем обработки сигналов, аналоговых и цифровых схем, где требуется высокоточное формирование сигналов различной формы и сложности. Благодаря встроенному IQ модулятору, прибор особенно востребован при тестировании квадратурных модуляторов и демодуляторов в системах беспроводной связи.

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 230×106×501 мм.

Вес: 4,3 кг.

Комплектация

• Генератор сигналов произвольной формы RIGOL DG5102.
• Шнур питания.
• USB кабель.
• BNС кабель.
• Диск с ПО и документацией.
• Кабель SMB(розетка) на BNC(вилка), 1 метр.
