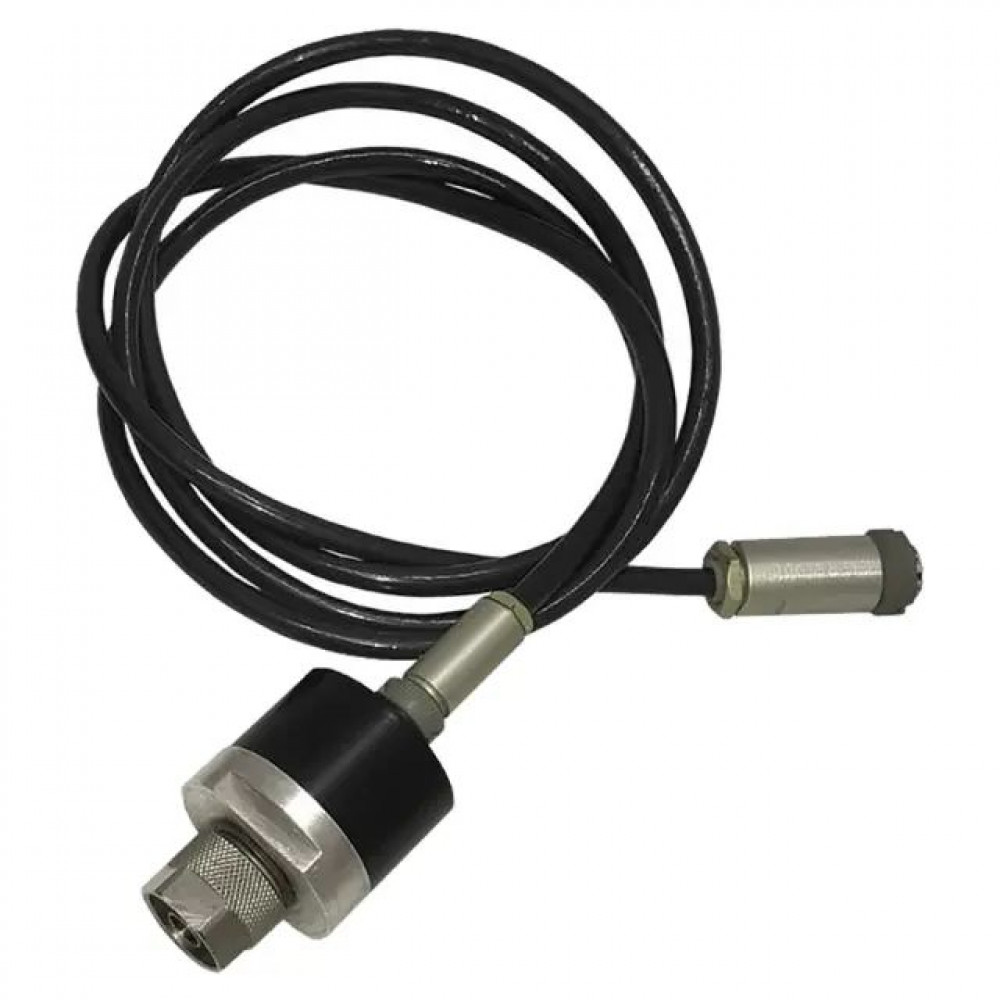

Преобразователь приемный коаксиальный ППК М3-51/2
Тип устройства: приемный коаксиальный преобразователь, предназначенный для работы в составе ваттметра поглощаемой мощности ПрофКиП М3-51. Данный компонент преобразует энергию СВЧ-сигнала в тепловую, формируя на своем выходе термо-ЭДС, которая строго пропорциональна измеряемой мощности. ППК М3-51/2 обеспечивает высокую точность измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов в коаксиальных трактах.
Производитель: ПрофКиП
Модель: 120771
Основные характеристики
Диапазон рабочих частот: от 0,02 до 4 ГГц, что позволяет использовать преобразователь для измерений в широком спектре радиочастотных приложений.
Диапазон измерения мощности: от 1 мкВт до 10 мВт, обеспечивая высокую чувствительность и возможность работы с сигналами малого уровня.
Пределы допускаемой основной относительной погрешности: ±[4 + 0,1(рк/рх -1)]%, что гарантирует высокую точность измерений в заданном диапазоне.
Коэффициент стоячей волны по напряжению (КСВН): не более 1,3, что минимизирует отражения в тракте и обеспечивает корректное согласование с измерительной линией.
Конструктивные особенности
Термоэлектрический принцип действия: преобразование СВЧ-мощности в тепловую энергию с последующим измерением термо-ЭДС обеспечивает высокую линейность и точность измерений.
Коаксиальное исполнение: конструкция с коаксиальным соединителем позволяет легко интегрировать преобразователь в стандартные радиочастотные тракты.
Высокая надежность: средняя наработка на отказ составляет 12 000 часов, что подтверждает длительный срок службы устройства без потери метрологических характеристик.
Компактные размеры: габариты D38×65 мм при весе всего 0,18 кг делают преобразователь удобным для монтажа и эксплуатации в составе измерительного стенда.
Область применения
Преобразователь применяется для точных измерений мощности СВЧ-сигналов в лабораторных условиях, на производственных линиях и при настройке радиоэлектронной аппаратуры. Он незаменим при контроле параметров генераторов, усилителей и передающих устройств, работающих в коаксиальных трактах. Изделие используется в метрологических службах, научно-исследовательских институтах и на предприятиях, занимающихся разработкой и эксплуатацией радиоэлектронного оборудования.
Госреестр
Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 70409-18).
Гарантия
Гарантийный срок составляет 1 год с даты продажи.
Физические характеристики
Вес: 0,18 кг.
