Ваттметр проходного типа ВНИИФТРИ М2-37/2 волноводный
Тип устройства: ваттметр проходного типа М2-37/2 представляет собой высокоточный измеритель мощности СВЧ, предназначенный для работы в волноводных трактах. Прибор выполняет функции рабочего эталона 1-го разряда и используется для градуировки и поверки других средств измерений, а также для непосредственного измерения падающей мощности непрерывных и импульсно-модулированных сигналов.
Производитель: ВНИИФТРИ
Модель: 129830
Основные характеристики
Диапазон рабочих частот: устройство функционирует в волноводном тракте сечением 7,2x3,4 мм и перекрывает диапазон от 25,86 до 37,50 ГГц, что соответствует Ka-диапазону.
Диапазон измерений мощности: прибор позволяет измерять мощность непрерывных синусоидальных сигналов в диапазоне от 0,1 до 10 мВт с высокой точностью.
Погрешность и точность: допускаемые пределы погрешности калибровочного коэффициента составляют от ±1,5 до ±2,0%, а модуль эффективного коэффициента отражения выхода не превышает 0,03, что гарантирует минимальное влияние на измеряемый тракт.

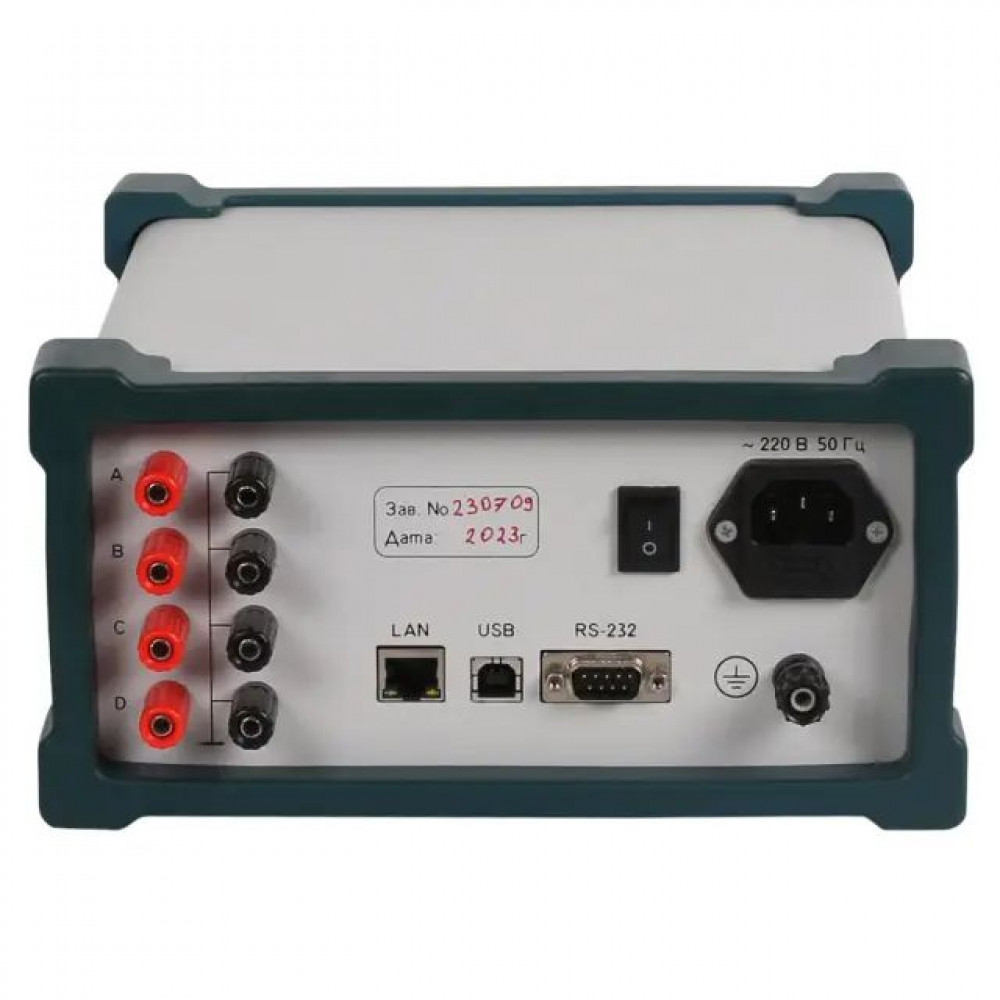

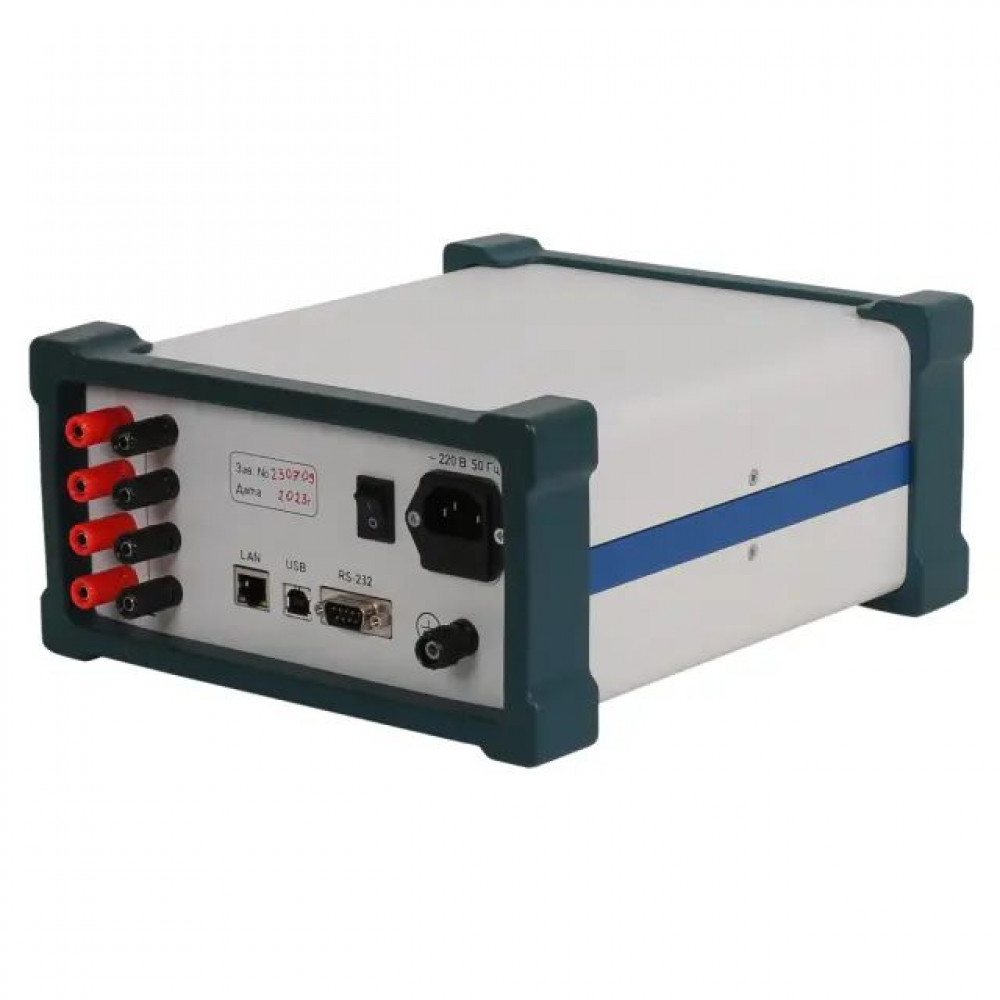

Интерфейсы связи: для интеграции в автоматизированные измерительные системы и удаленного управления ваттметр оснащен интерфейсами USB 2.0, Ethernet LAN и RS232.
Конструктивные особенности
Принцип действия: работа прибора основана на методе замещения мощности СВЧ мощностью постоянного тока. Изменение сопротивления термочувствительного элемента под воздействием СВЧ-энергии компенсируется подачей эквивалентной мощности постоянного тока, что обеспечивает высокую точность измерений.
Термокомпенсация: в конструкции реализована функция учета температурного дрейфа термисторных преобразователей из комплекта поставки, что минимизирует погрешности, вызванные изменениями температуры окружающей среды.
Конструкция волноводного тракта: ваттметр выполнен в проходном исполнении с поперечным сечением волновода 7,2 x 3,4 мм, что позволяет включать его непосредственно в разрыв волноводного тракта без использования дополнительных переходников.
Дополнительные опции: для расширения функциональных возможностей предусмотрена установка волноводного аттенюатора (до 3000 Вт) и направленных ответвителей с различными коэффициентами связи (3, 6, 10, 20, 30 дБ).
Область применения
Ваттметр М2-37/2 применяется в лабораториях метрологических служб для градуировки и поверки волноводных ваттметров, в том числе моделей М3-52, М3-53, М3-91, М5-44 и М5-45. Он также используется для прецизионных измерений средней мощности импульсно-модулированных и непрерывных сигналов в волноводных трактах при разработке, производстве и эксплуатации СВЧ-оборудования.
Госреестр
Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 91456-24).
Гарантия
Гарантийный срок составляет 1 год с даты продажи.

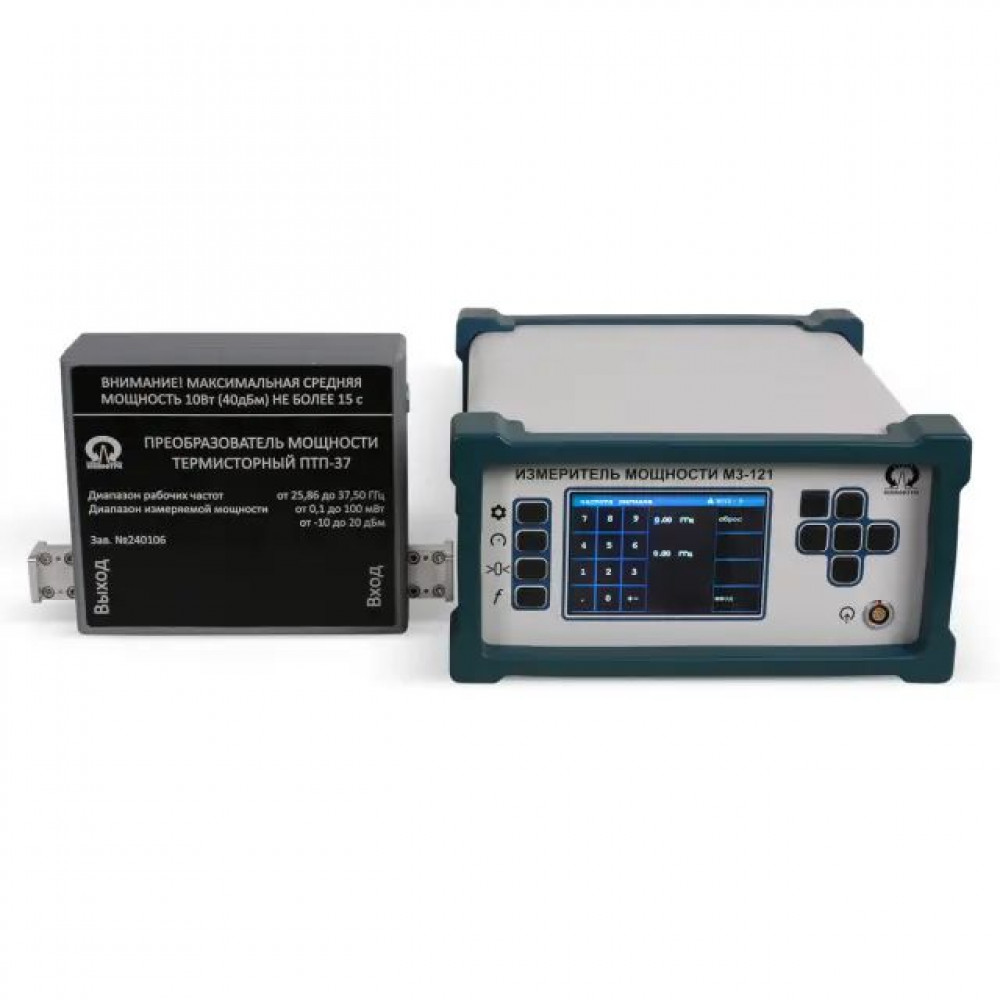

Комплектация
- Измеритель мощности термисторный унифицированный М3-121;.
- Преобразователь термисторный проходного типа ПТП-37 (сечение 7,2×3,4).
