Ваттметр ВНИИФТРИ М3-122/2 волноводный
Тип устройства: ваттметр ВНИИФТРИ М3-122/2 представляет собой прецизионный волноводный термисторный измеритель мощности оконечного типа. Прибор предназначен для высокоточных измерений падающей мощности и отношений мощностей электромагнитных колебаний СВЧ-диапазона. Принцип действия основан на методе замещения мощности СВЧ мощностью постоянного тока, где поглощенная чувствительным элементом мощность отображается на экране в виде измененной мощности постоянного тока.
Производитель: ВНИИФТРИ
Модель: 129804
Основные характеристики
Диапазон рабочих частот: устройство работает в диапазоне от 25,86 до 37,5 ГГц, что соответствует сечению волновода 7,2х3,4 мм, и может применяться в диапазоне от 16,70 до 25,86 ГГц с волноводом 11,0х5,5 мм.
Диапазон измерения мощности: ваттметр способен измерять мощность СВЧ в широком диапазоне от 0,01 до 10 мВт, обеспечивая высокую точность при работе с малыми сигналами.
Коэффициент стоячей волны по напряжению (КСВН): входной КСВН прибора не превышает 1,30, что гарантирует минимальное отражение сигнала и высокую точность измерений.

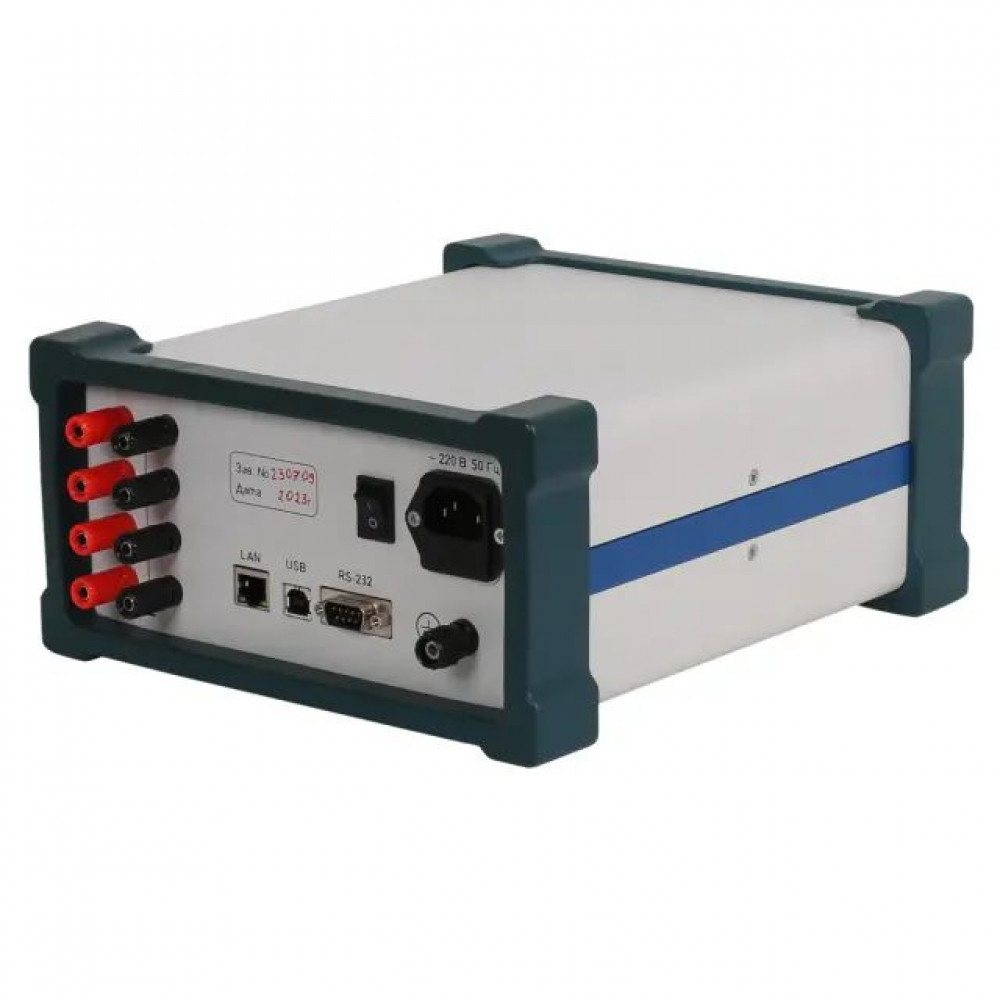

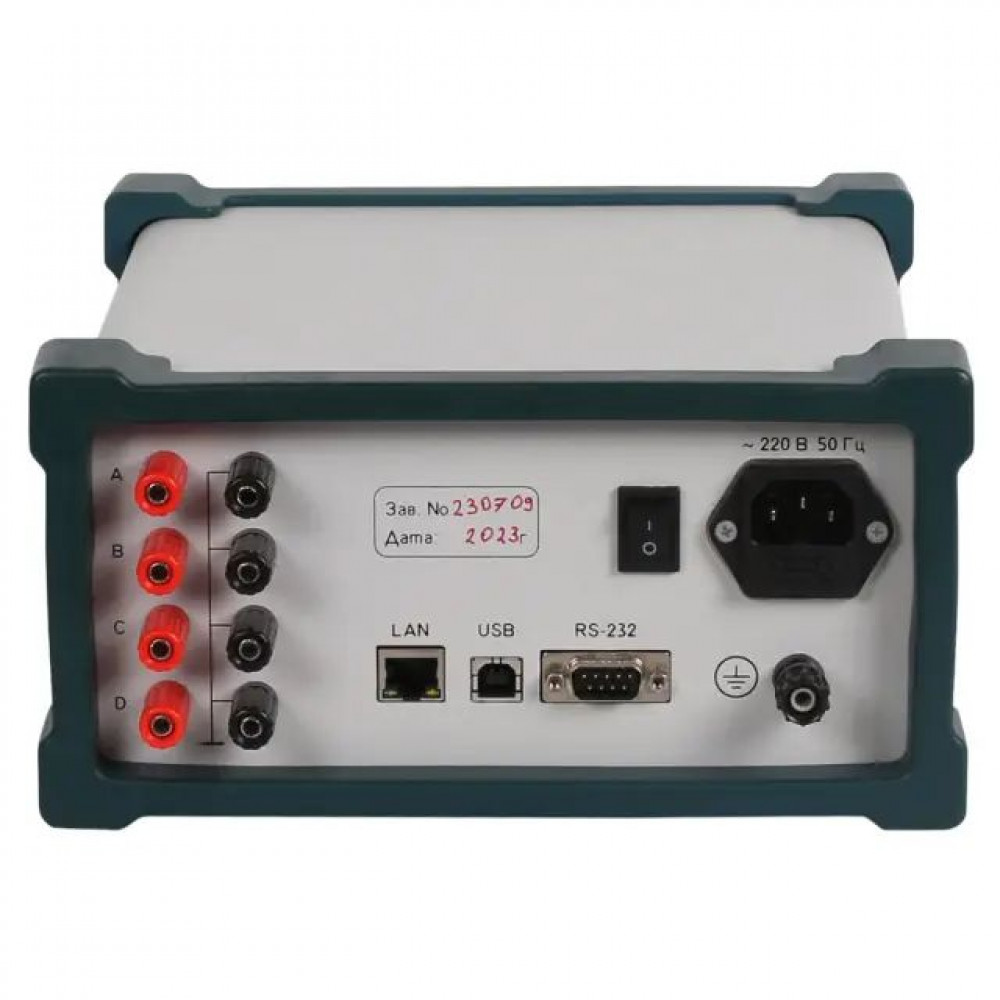

Интерфейс: прибор оснащен интерфейсом USB для подключения к компьютеру, что обеспечивает удобство управления и сбора данных.
Конструктивные особенности
Учет температурного дрейфа: в ваттметре реализована функция автоматической компенсации температурного дрейфа, что минимизирует влияние внешних условий на результаты измерений.
Регулируемый КСВН: конструкция позволяет настраивать КСВН на фиксированной частоте до значения менее 1,05, что является уникальной особенностью для данного класса приборов.
Высокая скорость измерений: устройство обеспечивает высокую скорость выполнения измерений, что позволяет эффективно работать в режиме реального времени при настройке и контроле СВЧ-трактов.
Возможность удаленного доступа: наличие интерфейса USB и программного обеспечения дает возможность осуществлять удаленный доступ к прибору для управления и мониторинга.
Область применения
Ваттметр ВНИИФТРИ М3-122/2 широко применяется для настройки волноводных и коаксиальных СВЧ-генераторов сигналов, а также панорамных измерителей КСВН. Прибор используется для контроля мощности на портах векторных анализаторов цепей и совместно с рупорными антеннами для измерения плотности потока энергии. Устройство может быть аттестовано в качестве эталона 1-го разряда, что делает его незаменимым инструментом в метрологических лабораториях.
Совместимость
Модель М3-122/2 является современной заменой устаревших приборов М5-44, М5-45, а также зарубежных аналогов K486A, R486A и N8486AR, обеспечивая полную функциональную совместимость и превосходя их по точности и удобству эксплуатации.
Госреестр
Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 91442-24).
Гарантия
Гарантийный срок составляет 1 год с даты продажи.
Комплектация

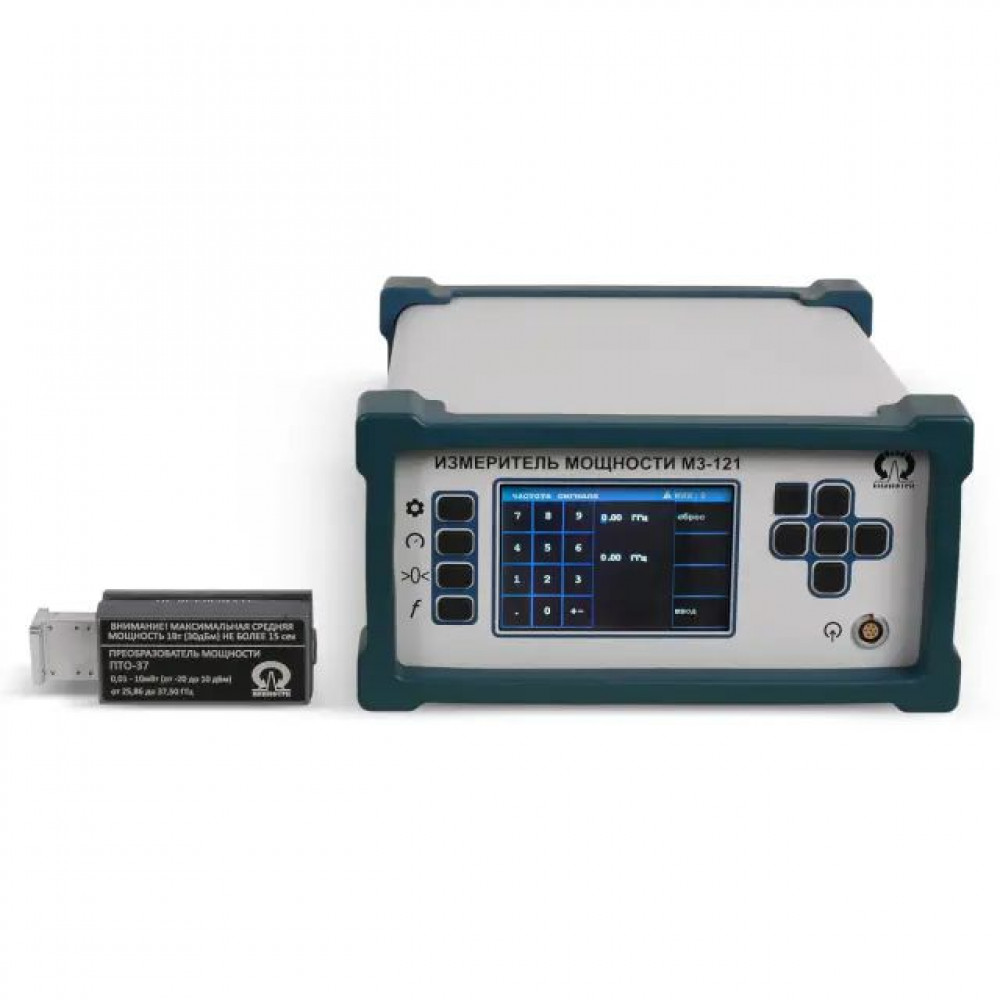

- Измеритель мощности термисторный унифицированный М3-121.
- Преобразователь термисторный оконечного типа ПТО-37.
