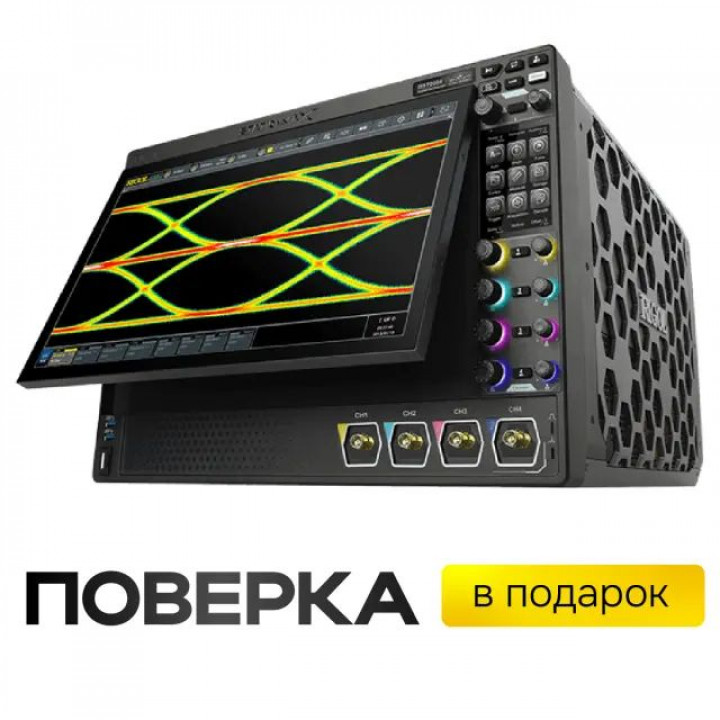

Цифровой осциллограф RIGOL DS70304 с поверкой (3 ГГц, 4 канала)

Цифровой осциллограф RIGOL DS70304 с поверкой

Тип устройства: цифровой осциллограф RIGOL DS70304 с поверкой представляет собой высокопроизводительный измерительный прибор, относящийся к топовой линейке StationMax. Устройство построено на аппаратной платформе с фирменным ASIC-чипсетом Phoenix и реализует патентованные технологии UltraVision III и UltraReal, что позволяет ему выполнять роль не только осциллографа, но и встроенного вольтметра, частотомера и сумматора. Данная модель предназначена для захвата, анализа и визуализации сложных высокочастотных сигналов с высокой точностью и скоростью.

Производитель: RIGOL

Модель: DS70304

Основные характеристики

Полоса пропускания: 3 ГГц, что позволяет работать с высокочастотными сигналами и обеспечивает расчетное время нарастания 130 пс.

Максимальная частота дискретизации: 20 Гвыб/с при использовании одного канала и 10 Гвыб/с при задействовании двух или четырех каналов, что гарантирует детальный захват быстрых переходных процессов.

Глубина памяти: 500 млн точек в стандартной конфигурации с возможностью расширения до 2 млрд точек на один канал (опция DS70000-RL-20) для анализа длительных сигналов с максимальным разрешением.

Скорость захвата сигнала: более 1 000 000 осциллограмм в секунду, что в сочетании с функцией аппаратной записи до 2 000 000 кадров позволяет с высокой вероятностью обнаруживать редкие и случайные аномалии.

Конструктивные особенности

Комбинированная система управления: прибор оснащен основным 15,6-дюймовым емкостным сенсорным дисплеем с разрешением 1920 x 1080 пикселей, поддерживающим мультитач, и дополнительной многорежимной сенсорной панелью 3,5 дюйма (480 x 320 пикселей). Дополнительная панель имеет настраиваемые функции и высокоточные фотоэлектронные верньеры, что обеспечивает гибкость и скорость работы.

Регулируемое разрешение по вертикали: поддерживается настраиваемое разрешение от 8 до 16 бит, что позволяет эффективно выявлять аномалии как в низкоуровневых, так и в высокоуровневых сигналах, повышая точность измерений.

Эргономичный дисплей: 15,6-дюймовый флип-экран оснащен электронным приводом, позволяющим изменять угол наклона для оптимального обзора с рабочего места, что повышает удобство при длительной работе.

Широкий набор интерфейсов: для обмена данными и дистанционного управления доступны порты USB 3.0 и LAN (LXI), а для вывода изображения на внешний монитор предусмотрен видеовыход HDMI. Прибор поддерживает полное WEB-управление и FTP-доступ к файлам.

Область применения

Цифровой осциллограф RIGOL DS70304 предназначен для решения самых сложных задач в области разработки, отладки и тестирования высокоскоростных цифровых и аналоговых устройств. Он широко используется в научно-исследовательских лабораториях, сервисных центрах и на производственных линиях для анализа целостности сигналов, исследования шин передачи данных (LIN, FlexRay, CAN, CAN-FD, SPI, I2C, I2S, RS232/UART и MIL-STD-1553) и проведения спектрального анализа в реальном времени (с опцией). Благодаря возможности построения глазковых диаграмм и анализа джиттера (опция DS70000-JITTA), прибор незаменим при тестировании высокоскоростных последовательных интерфейсов и оборудования радиочастотного диапазона.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 88736-23).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 439×310×491 мм.

Вес: 22,5 кг.

Комплектация

• Осциллограф RIGOL DS70304 с поверкой.
• Цифровой осциллограф.
• Шнур питания.
• Пассивный пробник RP3500A (500 МГц, 10Х) – 4 шт.
• USB-кабель.
