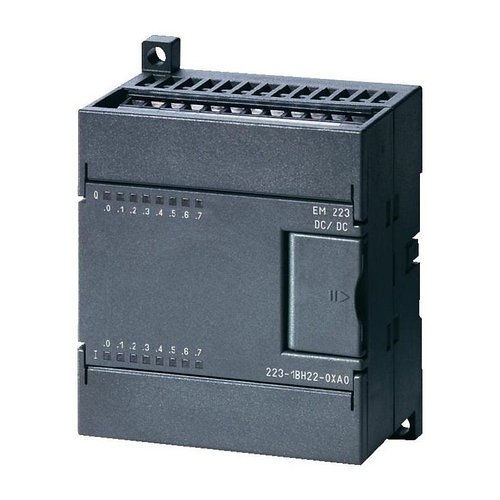

Модуль дискретного ввода-вывода Siemens Simatic 6ES7223-1BM22-0XA8

Модуль дискретного ввода-вывода Siemens Simatic 6ES7223-1BM22-0XA8

Тип устройства: модуль дискретного ввода-вывода представляет собой расширительный блок EM 223 для программируемых логических контроллеров серии SIMATIC S7-200 CN. Он предназначен для увеличения количества дискретных каналов системы управления и позволяет подключать датчики и исполнительные механизмы с питанием 24 В постоянного тока. Данный модуль объединяет в одном корпусе 32 входа и 32 выхода, что делает его компактным решением для задач средней сложности.

Производитель: Siemens

Модель: 6ES7223-1BM22-0XA8

Основные характеристики

Количество каналов: модуль оснащен 32 дискретными входами и 32 дискретными выходами, что обеспечивает 64 канала ввода-вывода на одном устройстве.

Тип входов: дискретные входы рассчитаны на напряжение 24 В постоянного тока и поддерживают конфигурацию sink/source, что позволяет подключать различные типы датчиков.

Выходные характеристики: дискретные выходы работают от напряжения 24 В постоянного тока и обеспечивают ток до 0.75 А на канал. Выходы выполнены по схеме source (положительный коммутирующий элемент).

Совместимость: устройство предназначено для использования исключительно с процессорами серии S7-22X контроллеров S7-200 CN, что гарантирует корректную интеграцию в существующую систему.

Конструктивные особенности

Компактная конструкция: модуль выполнен в едином корпусе, что экономит место в шкафу управления и упрощает монтаж по сравнению с использованием отдельных блоков ввода и вывода.

Надежное соединение: подключение к контроллеру осуществляется через шинный разъем, что обеспечивает надежную и быструю установку без использования дополнительных кабелей.

Индикация состояния: на лицевой панели модуля расположены светодиодные индикаторы, отображающие состояние каждого канала ввода и вывода, что упрощает диагностику и поиск неисправностей.

Сертификация CE: данный продукт имеет сертификат CE, что подтверждает его соответствие европейским стандартам безопасности и электромагнитной совместимости.

Область применения

Модуль дискретного ввода-вывода EM 223 применяется в системах промышленной автоматизации на базе контроллеров SIMATIC S7-200 CN. Он используется для сбора сигналов от кнопок, концевых выключателей, датчиков приближения и управления исполнительными механизмами, такими как контакторы, реле и индикаторы. Устройство востребовано в машиностроении, на конвейерных линиях, в упаковочном оборудовании и других задачах, требующих расширения дискретных каналов управления.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
