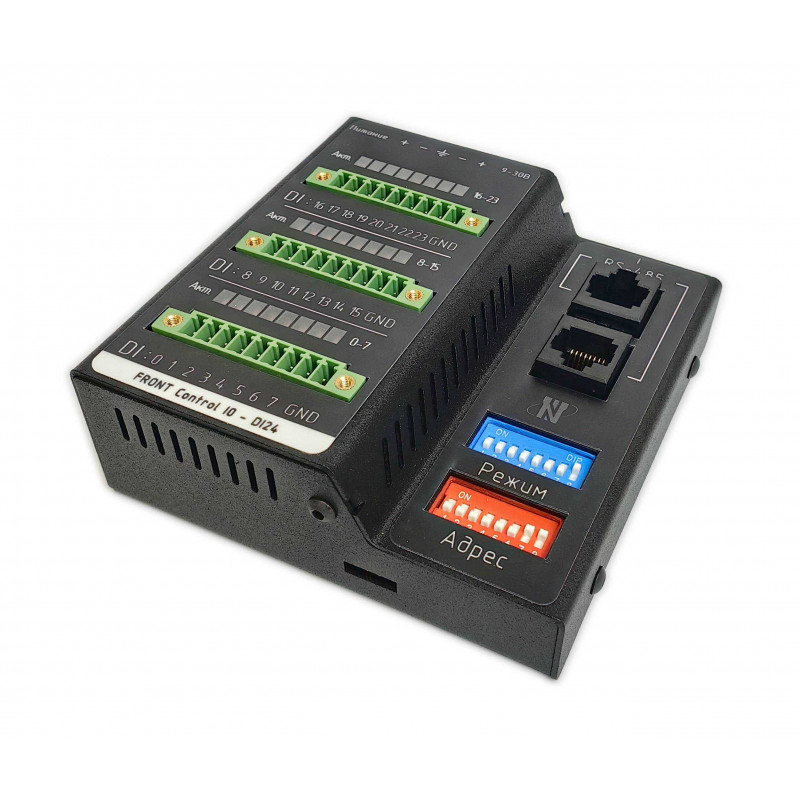

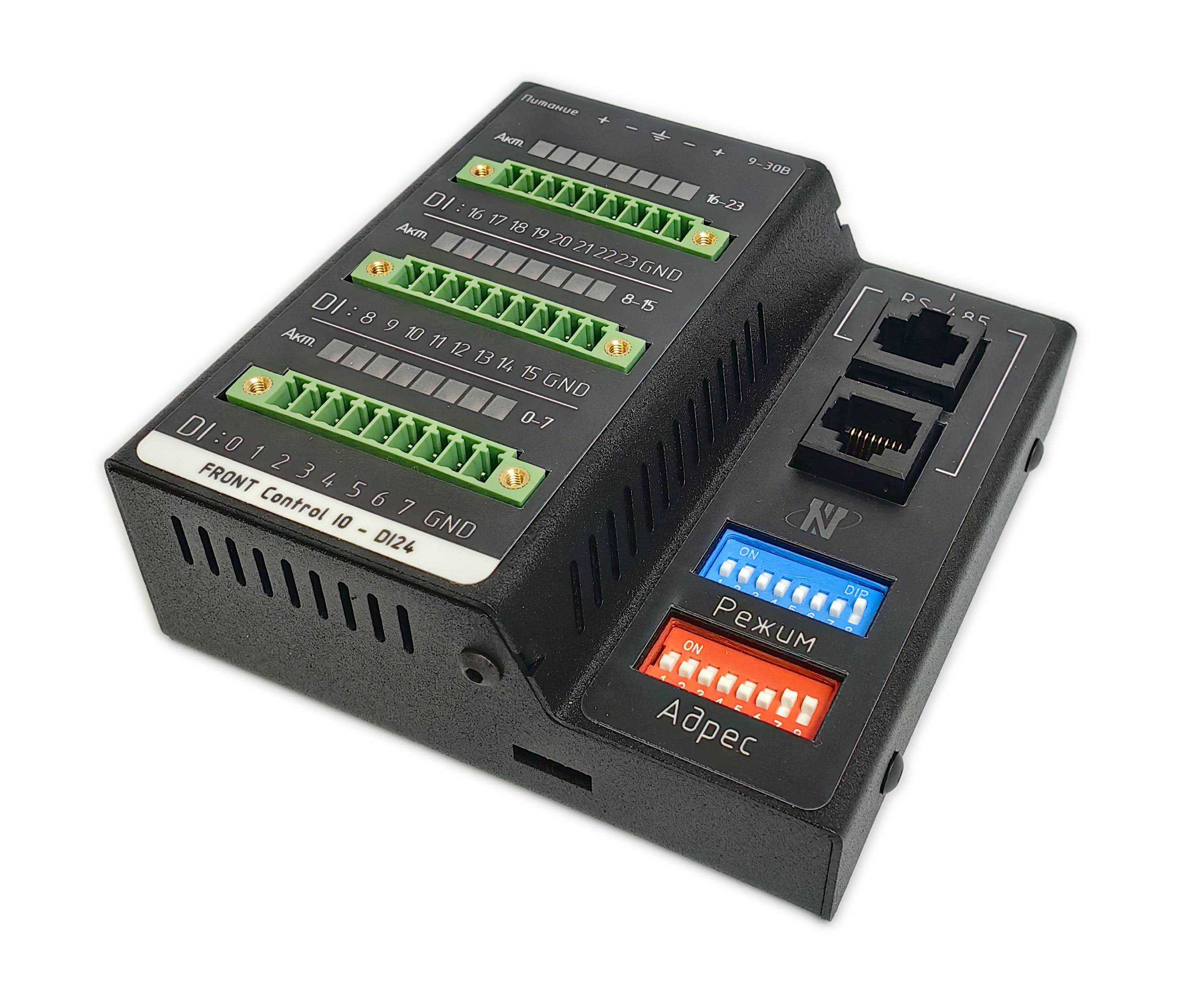

Модуль ввода-вывода Ниеншанц-Автоматика FRONT Control IO DI24 R20

Модуль ввода-вывода Ниеншанц-Автоматика FRONT Control IO DI24 R20

Тип устройства: промышленный модуль ввода-вывода, предназначенный для сбора дискретных сигналов и управления исполнительными механизмами в системах автоматизации. Устройство обеспечивает надежное сопряжение контроллеров с полевым оборудованием и датчиками.

Производитель: Ниеншанц-Автоматика

Модель: FRONT Control IO DI24 R20

Основные характеристики

Количество каналов: модуль оснащен 24 цифровыми неизолированными входами для приема дискретных сигналов.

Тип входных сигналов: поддерживает работу с «сухим контактом» (подтяжка в логическую «1») или с сигналами уровней от TTL до 24 В (подтяжка в логический «0»), что выбирается переключателями.

Гибкость настройки: возможность выбора режима работы входов позволяет адаптировать модуль под различные типы подключаемых датчиков и устройств без дополнительных компонентов.

Форм-фактор: компактное исполнение в корпусе шириной 37,5 мм для установки на DIN-рейку, что экономит место в шкафу управления.

Конструктивные особенности

Переключатели режимов: на корпусе расположены переключатели для выбора подтяжки входов, что позволяет быстро перенастроить модуль под конкретную задачу без перепрограммирования.

Индикация состояния: каждый вход имеет светодиодный индикатор для визуального контроля наличия сигнала, что упрощает диагностику и поиск неисправностей.

Надежное подключение: для подключения полевых проводов используются винтовые клеммники, обеспечивающие надежный электрический контакт и устойчивость к вибрациям.

Совместимость с шиной: модуль предназначен для работы в составе распределенной системы ввода-вывода FRONT Control по интерфейсу RS-485 с протм Modbus RTU.

Область применения

Модуль применяется в системах промышленной автоматизации для сбора сигналов от кнопок, концевых выключателей, датчиков приближения и других дискретных источников. Устройство востребовано в машиностроении, на конвейерных линиях, в системах вентиляции и управления технологическими процессами.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 96×100×37,5 мм.

Вес: 0,3 кг.

Комплектация

• Винты.
• Устройство.
• Краткое руководство пользователя.
• Крепеж для настенного монтажа.
• Крепеж для монтажа на DIN-рейку.
• Разъем питания (5 контактов).
• Разъемы I/O (9 контактов).
