Модуль ICP DAS ET-7215 CR
- Порты Ethernet
- 2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
- Форм-фактор
- DIN-рейка
Основные
- Модель
- Возможность парного соединения
- Защита EFT (IEC 61000-4-4)
- Защита ESD (IEC 61000-4-2)
- Измерение сопротивления
- Изоляция каналов внутренней логики
- Индивидуальная настройка каналов
- Индикаторы ввода/вывода
- Подавление синфазных помех (Номинальный режим)
- Подавление синфазных помех (Общий режим)
- Системные индикаторы
- Тип каналов аналогового ввода
- Тип подключаемых датчиков
- Точность АЦП
- Форм-фактор
- Входное сопротивление
- Сторожевой таймер
- Тип оборудования
- Частота дискретизации
- Компактный корпус
Интерфейсы
- Порты Ethernet
- Порты PoE
- Web-интерфейс
Память
- Защита от неверной полярности
Экран
- Разрешение АЦП
Питание
- Индикаторы питания по PoE
- Питание по PoE
- Питание через терминальную клемму
- Защита от перенапряжения
- Потребление тока
- Напряжение изоляции, В
- Питание от сети
Конструкция
- Монтаж
Физические
- Температурный дрейф нуля
- Температурный дрейф шкалы
- Габаритные размеры, мм
- Материал корпуса
- Рабочая температура
- Температура хранения
- Размеры
- Габариты
Надёжность
- Гарантия
Дополнительно
- Рабочая влажность

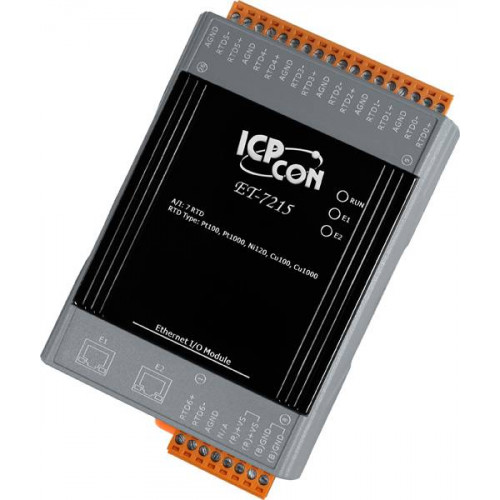

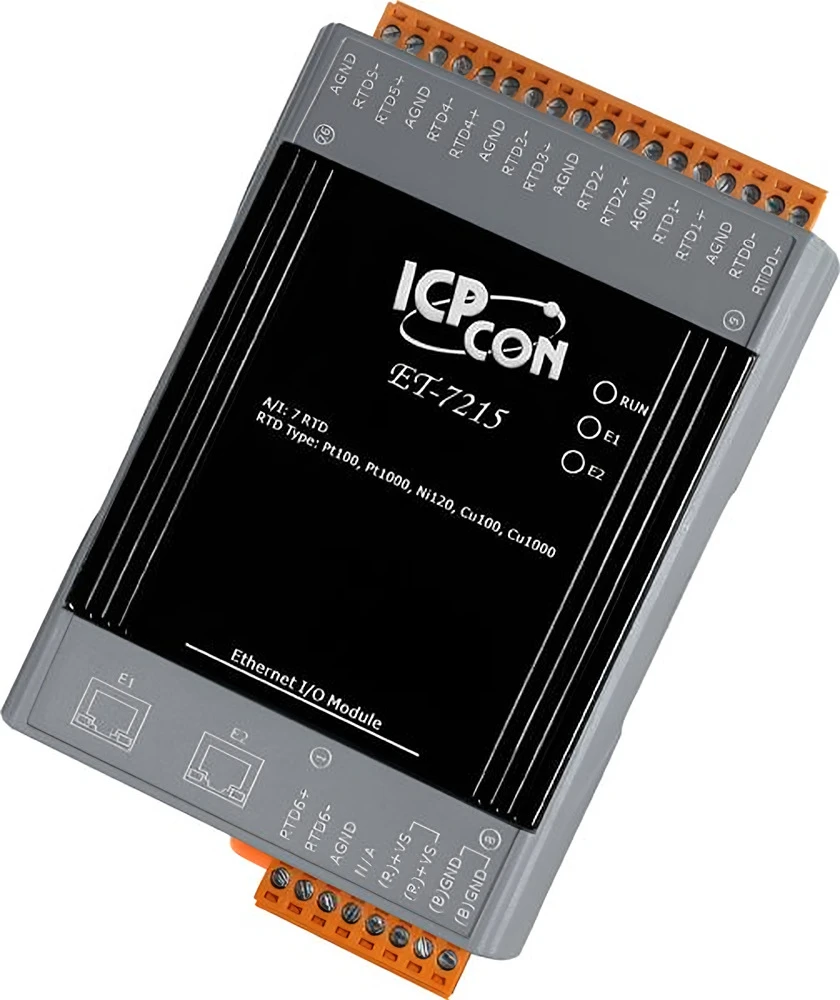

Модуль ICP DAS ET-7215 CR
Тип устройства: Ethernet-модуль удаленного ввода-вывода, предназначенный для сбора и передачи аналоговых сигналов от терморезисторов в промышленных системах автоматизации и мониторинга. Устройство оснащено семью каналами для подключения датчиков температуры и встроенным двухпортовым Ethernet-коммутатором для простого построения сетевой топологии.
Производитель: ICP DAS
Модель: ET-7215 CR
Основные характеристики
Количество каналов ввода: модуль имеет 7 каналов, предназначенных для подключения терморезисторов (RTD), что позволяет одновременно контролировать температуру в нескольких точках.
Тип подключаемых датчиков: устройство поддерживает работу с платиновыми термометрами сопротивления (Pt100, Pt1000) и медными терморезисторами (Cu50, Cu100), обеспечивая высокую точность измерений.
Сетевой интерфейс: оснащен встроенным двухпортовым Ethernet-коммутатором, который позволяет объединять модули в цепочку (daisy-chain) без использования дополнительных внешних свитчей, упрощая монтаж и снижая затраты на кабельную инфраструктуру.
Протокол связи: поддерживает современные промышленные протоколы Modbus TCP и EtherNet/IP, обеспечивая совместимость с большинством систем управления и SCADA-системами.
Конструктивные особенности
Компактный корпус: модуль выполнен в прочном и компактном корпусе с габаритами 120×76×38 мм, что позволяет устанавливать его в стандартные распределительные шкафы и на DIN-рейку.
Встроенный коммутатор: наличие двух портов Ethernet (RJ-45) позволяет организовать последовательное подключение нескольких модулей, минимизируя количество требуемых сетевых кабелей и упрощая топологию сети.
Защита от помех: конструкция предусматривает гальваническую развязку между каналами ввода и сетью Ethernet, что защищает измерительную цепь от наводок и повышает надежность работы в условиях промышленных электромагнитных помех.
Питание от сети: устройство работает от источника постоянного тока напряжением 10–30 В, что позволяет интегрировать его в различные системы электропитания без дополнительных преобразователей.
Область применения
Модуль ICP DAS ET-7215 CR применяется в системах промышленной автоматизации для мониторинга и контроля температуры в технологических процессах. Он востребован в системах управления климатом, холодильным оборудованием, печами, сушильными камерами и другими объектами, где требуется точное измерение температуры с помощью терморезисторов. Благодаря поддержке Ethernet-протоколов, модуль легко интегрируется в распределенные системы сбора данных и удаленного управления.
Гарантия
Гарантийный срок составляет 12 месяцев с даты продажи.
Физические характеристики
Габариты: 120×76×38 мм.
Комплектация
- Устройство.
- Краткое руководство пользователя.
