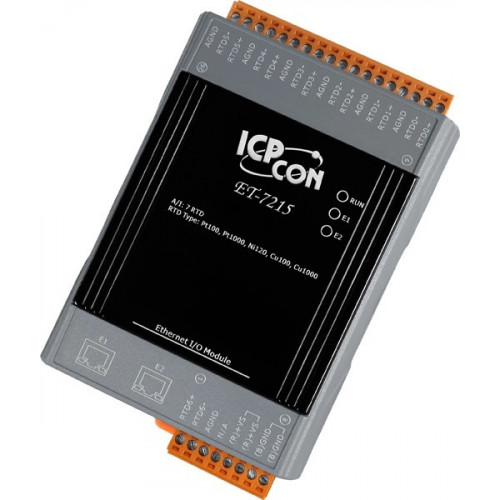

Модуль ввода термосопротивлений ICP DAS ET-7215 (7-канальный, трехпроводная схема, 2-port Ethernet Switch)

Модуль ICP DAS ET-7215

Тип устройства: сетевой модуль удаленного сбора данных, предназначенный для прецизионного измерения температуры с помощью термометров сопротивления (RTD). Устройство обеспечивает преобразование аналоговых сигналов от датчиков в цифровые данные и передачу их по сети Ethernet, что позволяет интегрировать его в современные системы промышленной автоматизации. Модуль поддерживает трехпроводную схему подключения, которая компенсирует сопротивление соединительных линий и повышает точность измерений.

Производитель: ICP DAS

Модель: ET-7215

Основные характеристики

Количество каналов ввода: модуль оснащен семью каналами для подключения термометров сопротивления, что позволяет одновременно контролировать температуру в нескольких точках.

Тип подключаемых датчиков: поддерживаются различные типы платиновых, медных и никелевых термометров сопротивления, включая PT100, PT1000, Cu50 и Ni120.

Интерфейс связи: устройство оснащено двумя портами Ethernet с функцией коммутатора (Switch), что позволяет организовать последовательное подключение нескольких модулей без использования дополнительного сетевого оборудования.

Протокол связи: модуль поддерживает протокол Modbus TCP, обеспечивая совместимость с большинством SCADA-систем, ПЛК и контроллеров.

Конструктивные особенности

Встроенный Ethernet Switch: наличие двух портов Ethernet позволяет объединять устройства в цепочку (daisy-chain), упрощая монтаж и экономя место в шкафу управления.

Трехпроводная схема подключения: применение данной схемы исключает влияние сопротивления проводов на результат измерения, что критически важно для точного контроля температуры на удаленных объектах.

Гальваническая изоляция: модуль имеет изоляцию между входными цепями и интерфейсом связи, что защищает оборудование от помех и повышает надежность системы.

Компактный корпус: устройство выполнено в пластиковом корпусе для монтажа на DIN-рейку, что обеспечивает простую и быструю установку в промышленном шкафу.

Область применения

Модуль ET-7215 широко используется в системах диспетчерского управления и сбора данных для мониторинга температуры в технологических процессах. Он востребован на предприятиях химической, нефтегазовой, пищевой и фармацевтической промышленности, где требуется точный контроль параметров. Устройство также применяется в системах климат-контроля и управления энергопотреблением зданий.

Совместимость

Модуль совместим со всеми контроллерами и SCADA-системами, поддерживающими протокол Modbus TCP. Он может интегрироваться в сети с другим оборудованием ICP DAS, включая модули серий ET-7000 и I-7000, а также с программируемыми логическими контроллерами ведущих мировых производителей.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
