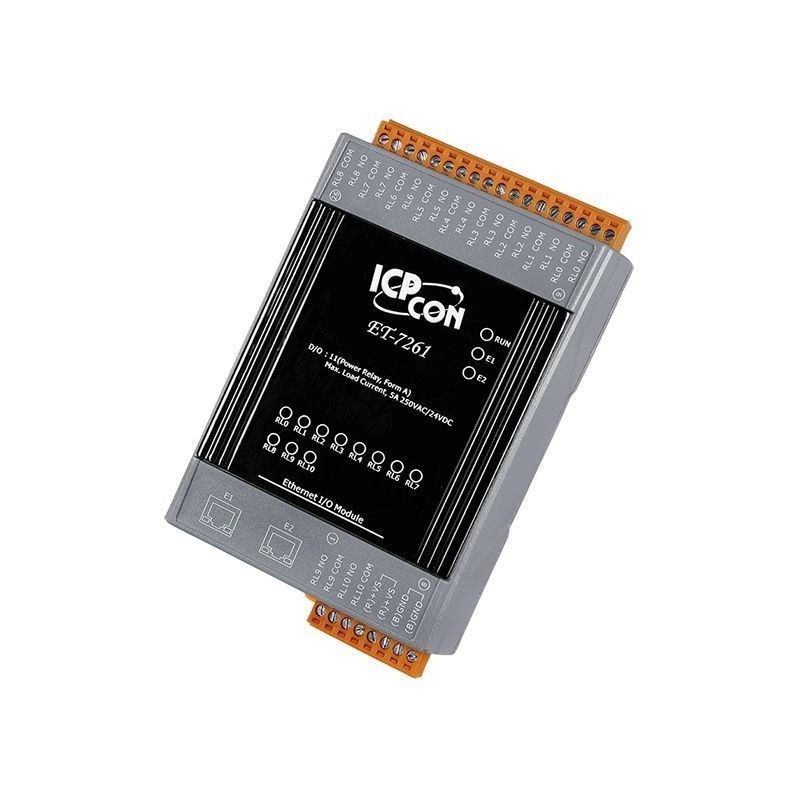

Модуль ICP DAS ET-7261

Модуль ICP DAS ET-7261

Тип устройства: это сетевой модуль удаленного ввода-вывода, предназначенный для коммутации электрических цепей с помощью 11 встроенных реле. Устройство оснащено двумя портами Ethernet с функцией коммутатора, что позволяет организовать последовательное подключение по принципу «daisy-chain» без использования дополнительного сетевого оборудования. Модуль обеспечивает надежное управление нагрузками в системах промышленной автоматизации и диспетчеризации.

Производитель: ICP DAS

Модель: ET-7261

Основные характеристики

Количество каналов релейного вывода: модуль оснащен 11 независимыми релейными каналами, каждый из которых способен коммутировать электрические цепи с напряжением до 250 В переменного тока или 30 В постоянного тока.

Тип реле: в устройстве используются электромеханические реле типа Form A (SPST-NO), обеспечивающие гальваническую развязку между цепями управления и нагрузкой.

Сетевой интерфейс: для связи с контроллером или системой используется два порта Ethernet 10/100 Base-TX со встроенным двухпортовым коммутатором, поддерживающим протокол Modbus/TCP.

Коммутация нагрузки: каждый релейный канал рассчитан на коммутацию тока до 5 А при активной нагрузке (резистивной), что позволяет управлять различными исполнительными механизмами.

Конструктивные особенности

Встроенный Ethernet-коммутатор: наличие двух портов Ethernet позволяет объединять несколько модулей ET-7261 в одну сеть, подключая их последовательно без использования внешних свитчей, что упрощает монтаж и экономит место в шкафу.

Индикация состояния: на лицевой панели расположены светодиодные индикаторы для каждого релейного канала, а также индикаторы питания и сетевой активности, что обеспечивает быстрый визуальный контроль состояния системы.

Защита от перенапряжений: выходные цепи реле защищены от бросков напряжения с помощью варисторов, что предотвращает повреждение контактов при коммутации индуктивных нагрузок, таких как катушки контакторов или электромагниты.

Прочный корпус: устройство выполнено в металлическом корпусе, предназначенном для монтажа на DIN-рейку, и рассчитано на работу в жестких промышленных условиях с широким диапазоном температур.

Область применения

Модуль ET-7261 широко используется в системах промышленной автоматизации для дистанционного управления исполнительными механизмами, такими как пускатели двигателей, электромагнитные клапаны и сигнальные лампы. Он также применяется в системах диспетчерского контроля и сбора данных (SCADA), в автоматизации зданий (BMS) и на объектах энергетики для управления нагрузками по сети Ethernet.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
