Плата MOXA CP-134U-DB9M
- Портов
- 2
- Тип портов
- RS-232, RS-422, RS-485
- Шина
- PCI
- Скорость передачи
- 50 ~ 921600 бит/сек
- Разъем
- DB44
Основные
- Модель
- Адреса ввода/вывода
- Бит данных
- Защита от импульсных помех
- Максимальное количество плат в системе
- Передаваемые сигналы RS-232
- Передаваемые сигналы RS-422
- Передаваемые сигналы RS-485 (2-проводный)
- Передаваемые сигналы RS-485 (4-проводный)
- Прерывания
- Рабочая влажность
- Руководство пользователя
- Скорость передачи данных
- Стоповых бит
- Тип шины
- Четность
- Универсальная шина
- Компактный форм-фактор
Физические
- Влажность хранения
- Габаритные размеры
- Рабочая температура
- Температура хранения
- Основной цвет
Интерфейсы
- Контроллер последовательного интерфейса
- Разъем для подключения к устройству
- Тип портов
Питание
- Потребление тока
- Рабочее напряжение
- Управление потоками данных
Накопитель
- Среднее время наработки на отказ (MTBF)
Конструкция
- Монтаж
ПО
- Руководство по аппаратной части

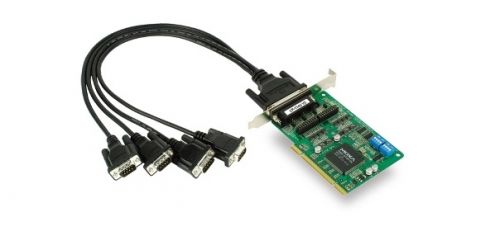

Плата MOXA CP-134U-DB9M
Тип устройства: многофункциональная плата последовательного интерфейса, предназначенная для установки в слот Universal PCI компьютера. Устройство обеспечивает подключение до четырех устройств с интерфейсами RS-422/485 и RS-232, что делает его универсальным решением для промышленной автоматизации и систем сбора данных.
Производитель: MOXA
Модель: CP-134U-DB9M
Основные характеристики
Количество портов: четыре порта, из которых два сконфигурированы как RS-422/485, а два других поддерживают переключение между RS-232, RS-422 и RS-485.
Скорость передачи данных: максимальная скорость обмена составляет 921 Кбит/с, что позволяет работать с высокоскоростным оборудованием.
Защита от перенапряжений: каждый порт оснащен встроенной защитой от электростатических разрядов и скачков напряжения до 16 кВ, обеспечивая надежную работу в условиях промышленных помех.
Тип разъема: для подключения внешних устройств используются стандартные разъемы DB9, выведенные на кабеле, что упрощает монтаж и обслуживание системы.
Конструктивные особенности
Универсальная шина: поддержка шины Universal PCI (3.3 В и 5 В) обеспечивает совместимость с современными и устаревшими материнскими платами без необходимости дополнительных адаптеров.
Компактный форм-фактор: габариты платы составляют 82,5×120 мм, что позволяет устанавливать ее в стандартные корпуса с низкопрофильными слотами.
Гибкая конфигурация портов: возможность независимой настройки каждого порта на работу в режиме RS-232, RS-422 или RS-485 позволяет подключать разнородное оборудование без замены платы.
Встроенная защита: схема защиты от перенапряжения (surge protection) 16 кВ на линиях передачи данных предотвращает выход портов из строя при случайных бросках напряжения в кабельных линиях.
Область применения
Плата MOXA CP-134U-DB9M применяется в системах промышленной автоматизации для подключения контроллеров, считывателей штрих-кодов, весового оборудования и датчиков. Устройство также востребовано в системах управления доступом, POS-терминалах и на автоматизированных рабочих местах, где требуется надежная связь с несколькими последовательными устройствами одновременно.
Гарантия
Гарантийный срок составляет 5 лет с даты продажи.
Комплектация
- Устройство.
- Краткое руководство пользователя.
- Кабель последовательных интерфейсов DB9 'папа'.
