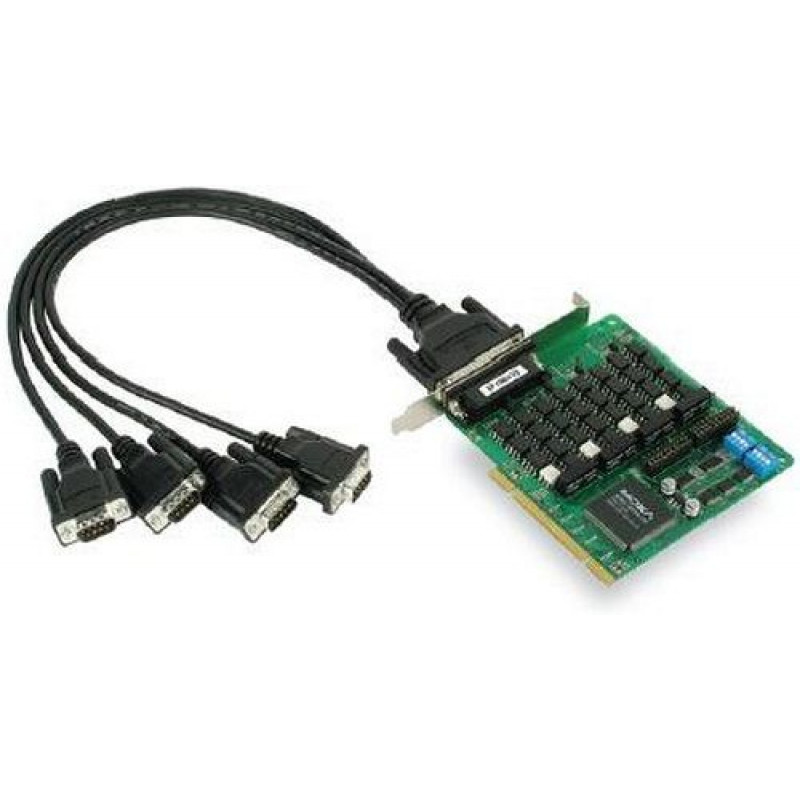

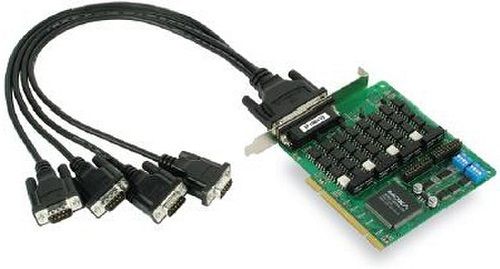

Плата MOXA CP-134U-I-DB9M

Плата MOXA CP-134U-I-DB9M

Тип устройства: многофункциональная плата последовательного интерфейса, предназначенная для установки в слот Universal PCI (поддерживающий как 3,3 В, так и 5 В) промышленного компьютера или сервера. Данная модель обеспечивает подключение до четырех независимых устройств по интерфейсам RS-422 и RS-485, что делает её незаменимым компонентом для систем сбора данных и промышленной автоматизации.

Производитель: MOXA

Модель: CP-134U-I-DB9M

Основные характеристики

Количество портов и интерфейс: плата оснащена четырьмя портами RS-422/485, каждый из которых выведен на отдельный разъем DB9M (male) для удобного и надежного подключения кабелей.

Гальваническая изоляция: встроенная изоляция на 2 кВ обеспечивает защиту оборудования от перепадов напряжения, заземляющих петель и электрических помех, что критически важно в промышленных условиях.

Поддержка шины: устройство работает с шиной Universal PCI (3,3 В и 5 В), что гарантирует совместимость с большинством современных и устаревших материнских плат.

Режимы работы: поддерживаются все стандартные режимы для RS-485, включая 2-проводной (half-duplex) и 4-проводной (full-duplex), а также режим RS-422 для подключения устройств на большие расстояния.

Конструктивные особенности

Компактный форм-фактор: габариты платы составляют 115×120 мм, что позволяет устанавливать её в стандартные корпуса ПК с низкопрофильными слотами без потери функциональности.

Встроенная защита от перенапряжения: каждый порт оснащен встроенными схемами защиты от электростатических разрядов (ESD) и скачков напряжения, что предотвращает выход портов из строя при подключении в условиях сильных электромагнитных помех.

Автоматическое управление потоком данных (ADDC): встроенная технология автоматического управления направлением данных для RS-485 избавляет от необходимости программно переключать направление передачи, упрощая разработку приложений.

Надежное крепление разъемов: разъемы DB9M закреплены на металлической планке, что обеспечивает жесткость конструкции и защиту от случайных обрывов кабеля при вибрациях.

Область применения

Плата MOXA CP-134U-I-DB9M предназначена для использования в системах промышленной автоматизации, где требуется надежная передача данных на большие расстояния (до 1200 метров). Подходит для организации многоточечных сетей сбора данных с датчиков, контроллеров, считывателей штрих-кодов, весового оборудования и других устройств с последовательным интерфейсом. Также устройство широко применяется в системах управления доступом, POS-терминалах и на производственных линиях, где важна защита от помех и стабильность соединения.

Гарантия

Гарантийный срок составляет 5 лет с даты продажи.

Комплектация

• Устройство.
• Краткое руководство пользователя.
• Кабель последовательных интерфейсов DB9 'папа'.
