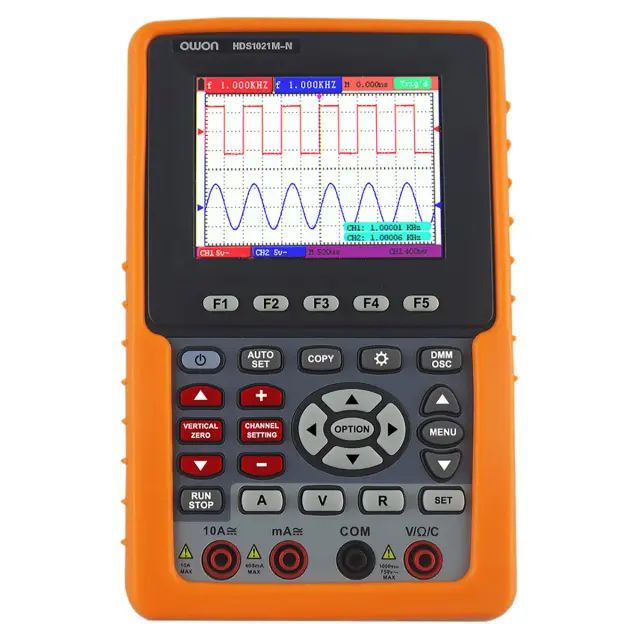

Портативный осциллограф OWON HDS1021M-N

Портативный осциллограф OWON HDS1021M-N

Тип устройства: портативный осциллограф-мультиметр, объединяющий в одном корпусе функции цифрового запоминающего осциллографа и полноценного мультиметра. Предназначен для визуального наблюдения, измерения и анализа формы электрических сигналов, а также для проведения стандартных измерений параметров цепей.

Производитель: OWON

Модель: HDS1021M-N

Основные характеристики

Полоса пропускания 20 МГц: устройство способно эффективно работать с сигналами высокой частоты, что необходимо для анализа работы современных электронных схем и цифровых устройств.

Частота дискретизации 500 Мвыб/с: высокая скорость сбора данных позволяет точно оцифровывать быстропротекающие процессы и детально отображать форму сигнала, минимизируя искажения.

Режим мультиметра: встроенный мультиметр с разрешением 4000 отсчетов позволяет измерять постоянное и переменное напряжение, силу тока, сопротивление, емкость, а также тестировать диоды и целостность цепей.

20 автоматических измерений: прибор самостоятельно рассчитывает ключевые параметры сигнала, включая размах, частоту, период, среднее и среднеквадратичное значение, что ускоряет процесс диагностики.

Конструктивные особенности

Встроенный аккумулятор: осциллограф оснащен литий-ионной батареей, обеспечивающей до 6 часов автономной работы, что позволяет проводить измерения в полевых условиях и в местах без доступа к электросети.

Двойное питание: прибор может работать как от встроенного аккумулятора, так и от сети переменного тока напряжением 100–240 В, что гарантирует его универсальность при использовании в лаборатории и на выезде.

Компактный корпус: устройство имеет небольшие габариты и малый вес, что делает его удобным для транспортировки и работы в ограниченном пространстве, например, в сервисных центрах или при пусконаладке оборудования.

Цифровые интерфейсы: наличие разъемов mini-USB и mini-RS232 позволяет подключать прибор к компьютеру для передачи данных, их последующего анализа и сохранения с помощью специального программного обеспечения.

Область применения

Портативный осциллограф-мультиметр OWON HDS1021M-N предназначен для профессиональной диагностики, ремонта и обслуживания электронного оборудования. Он востребован инженерами-электронщиками, сервисными специалистами и преподавателями в учебных заведениях. Инструмент эффективен для поиска неисправностей в бытовой технике, автомобильной электронике, промышленных контроллерах и системах автоматизации.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 340×240×85 мм.

Комплектация

• Портативный осциллограф OWON HDS1021M-N.
• Кабель питания.
• Выход 5 В, 1 кГц.
• USB кабель.
• Регулятор датчика.
• Датчик.
• Набор щупов мультиметра.
• Адаптер.
• Внешний модуль емкости.
• Кейс для хранения.
• Руководство пользователя.
• Диск с программным обеспечением.
