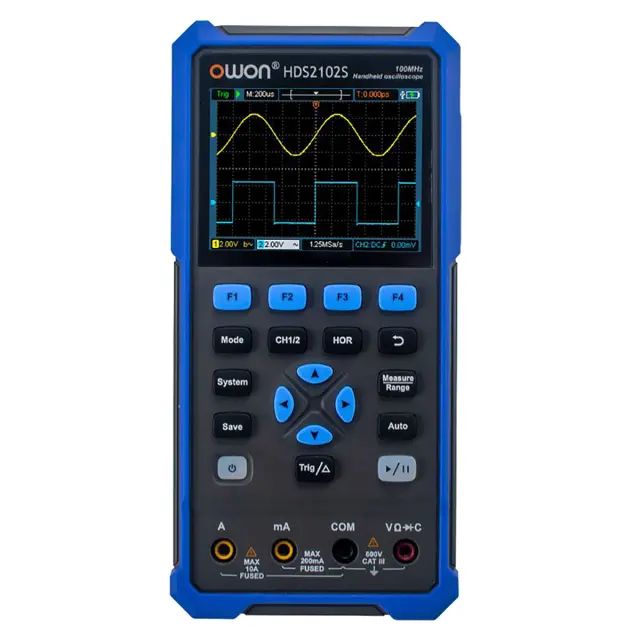

Портативный осциллограф OWON HDS2102S

Портативный осциллограф OWON HDS2102S

Тип устройства: портативный комбинированный прибор, объединяющий функции цифрового осциллографа, мультиметра и генератора сигналов произвольной формы. Устройство предназначено для визуализации, измерения и анализа электрических сигналов в полевых и лабораторных условиях, обеспечивая высокую точность и скорость сбора данных.

Производитель: OWON

Модель: HDS2102S

Основные характеристики

Двухканальный осциллограф с полосой пропускания 100 МГц: позволяет одновременно анализировать два сигнала с высокой детализацией, что необходимо для сравнения фаз, амплитуд и временных задержек в сложных электронных схемах.

Частота дискретизации до 500 Мвыб/с в одноканальном режиме: обеспечивает точную регистрацию быстропротекающих процессов и переходных характеристик с минимальными искажениями формы сигнала.

Встроенный мультиметр с истинным среднеквадратичным значением (TrueRMS): выполняет высокоточные измерения напряжения, тока, сопротивления, емкости, а также тестирование диодов и целостности цепей с разрешением до 20 000 отсчетов.

Встроенный генератор сигналов произвольной формы (AWG): позволяет формировать синусоидальные, прямоугольные, треугольные, импульсные и произвольные сигналы частотой до 25 МГц, что расширяет возможности тестирования и отладки устройств.

Конструктивные особенности

Развязка входа DC, AC, GND: дает возможность изолировать входные цепи от постоянной составляющей или заземлить их, что необходимо для фильтрации помех и точного измерения переменных сигналов на фоне высокого постоянного напряжения.

Цветной ЖК-дисплей диагональю 3,5 дюйма с разрешением 320x240 пикселей: отображает сигналы в 65536 цветах, обеспечивая четкую и контрастную картинку, удобную для визуального анализа даже при ярком внешнем освещении.

Высокая скорость обновления экрана до 10 000 осциллограмм в секунду: позволяет оперативно захватывать и отображать редкие или быстроизменяющиеся события, такие как выбросы напряжения или дребезг контактов.

Питание от сменных аккумуляторов 18650 (2x2200 мАч): обеспечивает длительную автономную работу в полевых условиях, а возможность быстрой замены элементов питания исключает простои при диагностике удаленного оборудования.

Область применения

Прибор востребован при сервисном обслуживании и ремонте промышленной электроники, бытовой техники, автомобильных электронных систем и телекоммуникационного оборудования. Инженеры-разработчики и специалисты пусконаладочных работ используют его для отладки прототипов, анализа цепей питания и диагностики цифровых интерфейсов. Благодаря компактным размерам и встроенному мультиметру, устройство является универсальным инструментом для оперативного поиска неисправностей вне лаборатории.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 198×96×38 мм.

Вес: 0,6 кг.

Комплектация

• Портативный осциллограф OWON HDS2102S.
• Зарядное устройство.
• USB кабель.
• Пассивный пробник.
• Провод BNC/крокодил - 2 шт.
• Комплект измерительных щупов мультиметра.
• Набор для настройки пробника.
• Инструкция по эксплуатации.
• Сумка.
