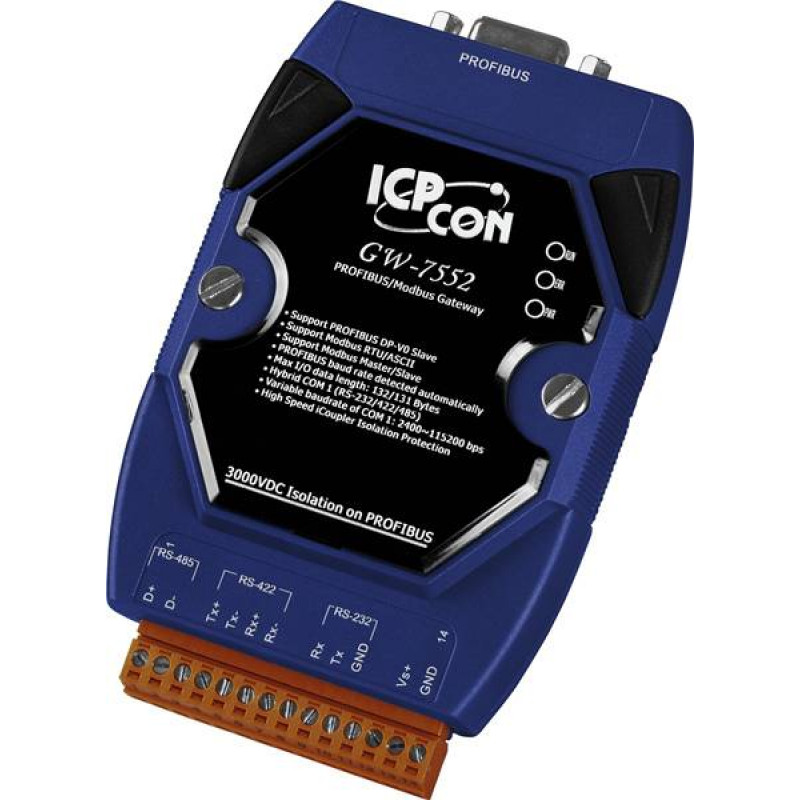

Преобразователь ICP DAS GW-7552-B CR

Преобразователь ICP DAS GW-7552-B CR

Тип устройства: промышленный шлюз-преобразователь интерфейсов, предназначенный для организации прозрачного обмена данными между сетями PROFIBUS DP и Modbus RTU/ASCII. Устройство выступает в роли ведущего (мастера) для сетей PROFIBUS и Modbus, обеспечивая надежную передачу управляющих сигналов и телеметрии между устаревшим и современным оборудованием автоматизации.

Производитель: ICP DAS

Модель: GW-7552-B CR

Основные характеристики

Поддерживаемые протоколы: шлюз работает одновременно в двух сетях: PROFIBUS DP (ведущий/ведомый) и Modbus RTU/ASCII (ведущий/ведомый), что позволяет объединять оборудование разных стандартов без замены контроллеров.

Скорость передачи данных: для PROFIBUS DP скорость варьируется от 9,6 кбит/с до 12 Мбит/с с автоматическим определением; для Modbus — до 115,2 кбит/с, что обеспечивает высокую пропускную способность для систем реального времени.

Количество подключаемых устройств: до 32 ведомых устройств на шине PROFIBUS и до 247 на шине Modbus, что позволяет создавать разветвленные топологии с сотнями точек ввода-вывода.

Диагностика и конфигурирование: настройка параметров и мониторинг состояния выполняются через встроенный web-интерфейс или утилиту GW-Configurator, что упрощает ввод в эксплуатацию и удаленную диагностику.

Конструктивные особенности

Гальваническая развязка: все интерфейсы имеют изоляцию 3000 В постоянного тока, что защищает оборудование от помех и перепадов напряжения в промышленных сетях.

Компактный корпус: устройство выполнено в пластиковом корпусе с креплением на DIN-рейку, габариты 72×33×119 мм, что экономит место в шкафу управления.

Широкий диапазон питания: работает от источника постоянного тока 10–30 В, что позволяет интегрировать шлюз в системы с различными источниками питания без дополнительных преобразователей.

Светодиодная индикация: на передней панели расположены индикаторы состояния питания, активности сети и ошибок, что упрощает визуальный контроль работы устройства.

Область применения

Шлюз широко используется в системах промышленной автоматизации, диспетчеризации и управления технологическими процессами. Он позволяет интегрировать PROFIBUS-оборудование (контроллеры Siemens, частотные преобразователи, удаленные блоки ввода-вывода) в современные SCADA-системы на базе Modbus. Применяется на производственных линиях, в системах водоснабжения, вентиляции, энергетики и на транспорте для объединения разнородных сетей.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 72×33×119 мм.

Вес: 0,14 кг.

Комплектация

• Устройство.
• Краткое руководство пользователя.
