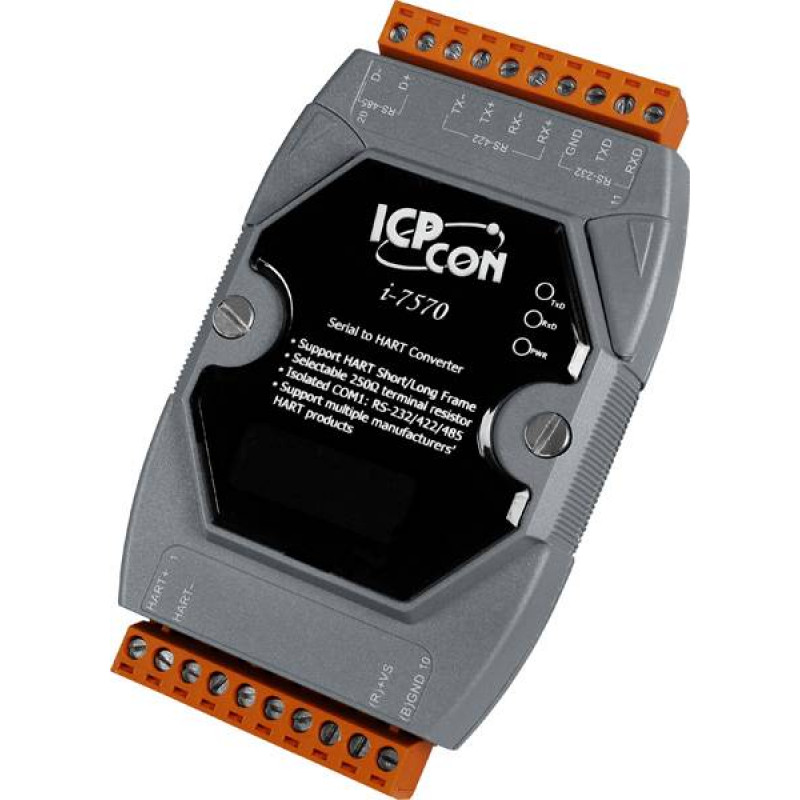

Преобразователь ICP DAS I-7570 CR

Преобразователь ICP DAS I-7570 CR

Тип устройства: преобразователь интерфейсов, предназначенный для сопряжения последовательных портов RS-232/485 с устройствами, работающими по протоколу HART. Данное устройство позволяет подключать HART-совместимые полевые приборы, такие как датчики давления, температуры и расхода, к системам управления на базе ПК или ПЛК. Преобразователь обеспечивает прозрачную передачу данных и управление HART-устройствами в режиме master.

Производитель: ICP DAS

Модель: I-7570 CR

Основные характеристики

Поддерживаемые интерфейсы: устройство оснащено интерфейсами RS-232 и RS-485 для связи с управляющим контроллером и HART-интерфейсом для подключения к полевым приборам.

Протокол HART: преобразователь работает в режиме HART-мастера и поддерживает стандартный протокол HART версии 5.x и 6.x, обеспечивая совместимость с большинством современных HART-устройств.

Скорость передачи данных: скорость обмена по последовательным портам настраивается в диапазоне от 1200 до 115200 бит/с, а скорость передачи по HART-протоколу составляет 1200 бит/с.

Питание: устройство может питаться от внешнего источника постоянного тока напряжением от 10 до 30 В, что позволяет интегрировать его в различные промышленные системы питания.

Конструктивные особенности

Компактный корпус: преобразователь выполнен в прочном пластиковом корпусе серого цвета с габаритными размерами 121×72×35 мм, что позволяет размещать его в ограниченном пространстве шкафов управления.

Гальваническая изоляция: конструкция предусматривает гальваническую развязку между интерфейсами RS-232/485 и HART, что защищает управляющую систему от помех и скачков напряжения со стороны полевого оборудования.

Светодиодная индикация: на лицевой панели расположены светодиодные индикаторы, отображающие состояние питания, активности передачи данных по последовательному порту и HART-каналу, что упрощает диагностику и мониторинг работы.

Настройка DIP-переключателями: конфигурация параметров работы, таких как скорость порта, режим передачи и адрес, осуществляется с помощью DIP-переключателей, расположенных на корпусе, что не требует использования специального программного обеспечения.

Область применения

Преобразователь I-7570 CR применяется в системах промышленной автоматизации для интеграции HART-устройств в сети сбора данных. Он используется на нефтегазовых, химических и энергетических предприятиях для мониторинга и управления технологическими процессами. Также устройство востребовано при модернизации устаревших систем, где требуется подключить современные HART-датчики к существующим контроллерам с последовательными интерфейсами.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 121×72×35 мм.

Комплектация

• Устройство.
• Краткое руководство пользователя.
