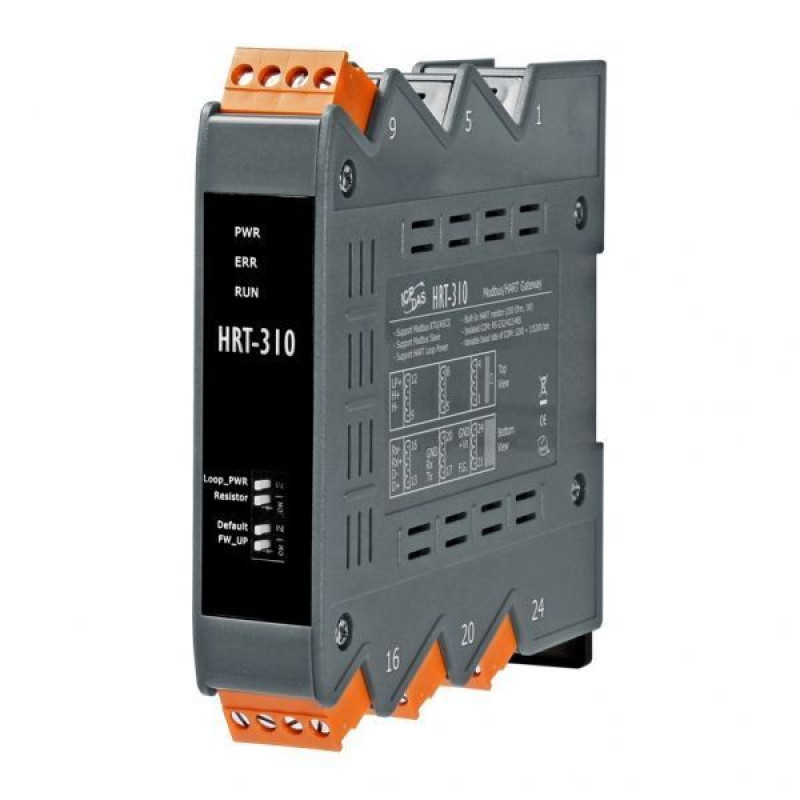

Преобразователь ICP DAS HRT-310-UTA CR

Преобразователь ICP DAS HRT-310-UTA CR

Тип устройства: промышленный шлюз-преобразователь интерфейсов, предназначенный для интеграции устройств, работающих по протоколу HART, в сети на базе последовательного интерфейса RS-485 с поддержкой протоколов Modbus RTU и Modbus ASCII. Устройство выполняет роль ведущего (Master) в сети HART и ведомого (Slave) в сети Modbus, обеспечивая прозрачную передачу данных между контроллерами, SCADA-системами и полевыми приборами, такими как датчики давления, расхода или температуры.

Производитель: ICP DAS

Модель: HRT-310-UTA CR

Основные характеристики

Поддерживаемые протоколы: обеспечивает двунаправленную конвертацию между протоколами Modbus RTU/ASCII и HART, поддерживая адресацию до 15 полевых HART-устройств на одной линии.

Тип корпуса: выполнен в вертикальном (Upright) компактном корпусе с габаритами 25×116×120 мм, что позволяет экономить место в шкафу управления и удобно монтировать устройство на DIN-рейку.

Условия эксплуатации: рассчитан на работу в расширенном диапазоне температур от -40 до +75 °C, что делает его пригодным для использования в неотапливаемых помещениях и на открытых площадках в условиях холодного климата.

Соответствие стандартам: изготовлен в соответствии с директивой RoHS, что гарантирует отсутствие вредных веществ и безопасность для окружающей среды.

Конструктивные особенности

Гальваническая изоляция: имеет встроенную изоляцию 3000 В постоянного тока между интерфейсами HART, RS-485 и цепями питания, что защищает оборудование от помех, скачков напряжения и замыканий на землю.

Светодиодная индикация: на лицевой панели расположены светодиодные индикаторы, отображающие состояние питания, активность передачи данных по Modbus и HART, а также наличие ошибок связи, что упрощает диагностику и мониторинг.

Питание: поддерживает широкий диапазон входного напряжения от +10 до +30 В постоянного тока, что позволяет подключать устройство к стандартным промышленным источникам питания без использования дополнительных преобразователей.

Конфигурирование: настройка параметров шлюза выполняется через встроенный web-интерфейс или с помощью утилиты от производителя, что не требует установки сложного программного обеспечения и позволяет быстро адаптировать устройство под конкретную задачу.

Область применения

Устройство применяется в системах автоматизации технологических процессов (АСУ ТП) для сбора данных с интеллектуальных HART-датчиков и исполнительных механизмов. Шлюз востребован на нефтегазовых объектах, химических производствах, в системах водоочистки и энергетики, где требуется интеграция устаревшего или специализированного HART-оборудования в современные сети на базе Modbus.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 25×116×120 мм.
