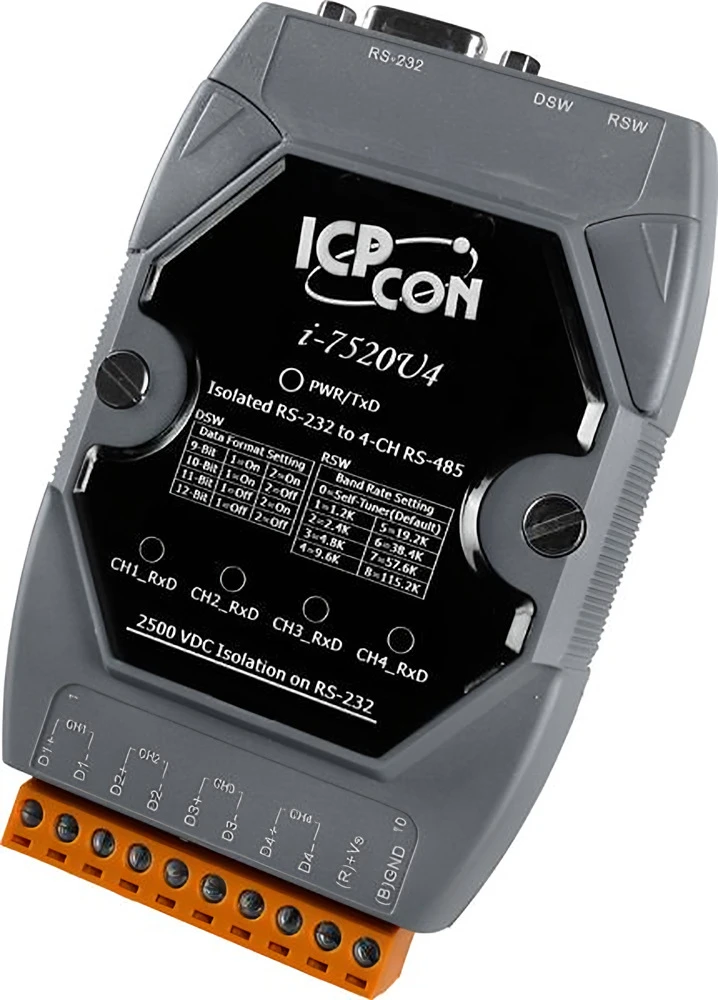

Преобразователь ICP DAS I-7520U4-G CR

Преобразователь ICP DAS I-7520U4-G CR

Тип устройства: изолированный активный концентратор-преобразователь интерфейсов, предназначенный для организации надежной связи между устройствами с интерфейсом RS-232 и четырьмя независимыми каналами RS-485. Модель I-7520U4-G CR обеспечивает гальваническую развязку и ретрансляцию сигнала, что позволяет создавать разветвленные сети промышленной автоматизации с высокой помехоустойчивостью.

Производитель: ICP DAS

Модель: I-7520U4-G CR

Основные характеристики

Количество портов RS-485: устройство оснащено четырьмя независимыми изолированными каналами RS-485, что позволяет подключать до 256 устройств на каждый канал при использовании повторителей.

Скорость передачи данных: поддерживается автоматическое определение скорости передачи данных (Auto Baud Rate) в диапазоне от 1200 до 115200 бит/с, что обеспечивает совместимость с широким спектром оборудования.

Гальваническая изоляция: преобразователь имеет встроенную изоляцию между интерфейсами RS-232 и RS-485 напряжением 3000 В постоянного тока, что защищает подключенное оборудование от помех и перепадов напряжения.

Режимы работы: поддерживаются режимы передачи данных только для чтения (Read Only) и полного дуплекса (Full Duplex) при использовании 4-проводного подключения RS-422.

Конструктивные особенности

Компактный корпус с серой крышкой: устройство выполнено в прочном пластиковом корпусе с серой крышкой (Gray Cover), который обеспечивает защиту внутренних компонентов от пыли и механических воздействий.

Активная ретрансляция сигнала: встроенный активный хаб (Active Hub) регенерирует и усиливает сигнал RS-485, что позволяет компенсировать его затухание на длинных линиях связи и увеличивать общую длину сети.

Встроенные терминальные резисторы: каждый канал RS-485 оснащен встроенными подтягивающими и терминальными резисторами, которые можно активировать перемычками на плате для согласования линии без использования внешних компонентов.

LED-индикация состояния: на передней панели расположены светодиодные индикаторы питания и передачи данных, которые позволяют визуально контролировать работоспособность устройства и активность на линиях связи.

Область применения

Преобразователь I-7520U4-G CR применяется в системах промышленной автоматизации, диспетчеризации зданий и управления технологическими процессами для объединения контроллеров, программируемых логических контроллеров (ПЛК), датчиков и исполнительных механизмов в единую сеть. Устройство также используется для сопряжения оборудования с интерфейсом RS-232 (например, старых компьютеров или измерительных приборов) с современными промышленными сетями RS-485, обеспечивая надежную передачу данных на расстояния до 1200 метров.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 72×118×35 мм.

Комплектация

• Краткое руководство пользователя.
• Устройство.
