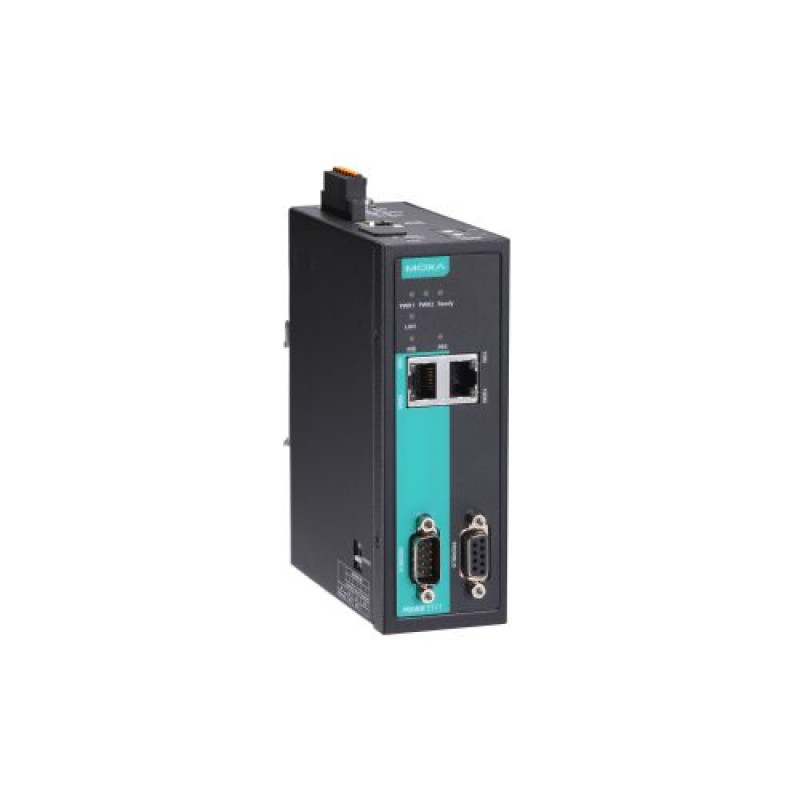

Преобразователь MOXA MGate 5111

Преобразователь MOXA MGate 5111

Тип устройства: промышленный шлюз-преобразователь протоколов, предназначенный для сопряжения устройств, работающих по протоколам Modbus RTU/ASCII, PROFINET или EtherNet/IP, с сетями PROFIBUS DP. Устройство обеспечивает прозрачную передачу данных между ведущими и ведомыми устройствами разных промышленных сетей, выступая в роли шлюза. Модель оснащена одним последовательным портом для подключения устройств Modbus.

Производитель: MOXA

Модель: MGate 5111

Основные характеристики

Поддерживаемые протоколы: шлюз поддерживает одновременную работу с протоколами Modbus RTU/ASCII (в качестве ведущего или ведомого устройства), PROFINET IO (в режиме устройства) и EtherNet/IP (в режиме адаптера) на стороне upstream, а также PROFIBUS DP-V0 (в режиме ведущего или ведомого) на стороне downstream.

Скорость передачи данных: для интерфейса PROFIBUS DP обеспечивается скорость передачи данных до 12 Мбит/с с автоматическим определением или ручной настройкой скорости в конфигураторе.

Количество портов: оснащен одним изолированным последовательным портом RS-232/422/485 для подключения устройств Modbus и одним портом PROFIBUS DB9F для подключения к сети PROFIBUS.

Диапазон рабочих температур: устройство рассчитано на эксплуатацию в расширенном температурном диапазоне от 0 до 60 °C, что позволяет использовать его в неотапливаемых производственных помещениях и шкафах управления.

Конструктивные особенности

Гальваническая изоляция: все интерфейсы имеют гальваническую изоляцию, что защищает оборудование от помех и перепадов напряжения, обеспечивая стабильную работу в условиях промышленных электромагнитных полей.

Простой монтаж: корпус выполнен в компактном металлическом исполнении и предназначен для установки на DIN-рейку, что упрощает интеграцию в существующие шкафы автоматизации.

Встроенный веб-интерфейс: настройка параметров шлюза, мониторинг состояния портов и диагностика сети выполняются через удобный веб-интерфейс, не требующий установки дополнительного программного обеспечения.

Светодиодная индикация: на передней панели расположены светодиодные индикаторы состояния питания, работы процессора и активности каждого порта, позволяющие быстро оценить статус устройства.

Область применения

Преобразователь MOXA MGate 5111 применяется для интеграции устаревшего оборудования с интерфейсом Modbus, а также современных контроллеров с поддержкой PROFINET или EtherNet/IP в сети PROFIBUS. Устройство востребовано на предприятиях с распределенной архитектурой управления, где требуется объединить разнородные системы автоматизации в единую сеть. Шлюз используется в машиностроении, на конвейерных линиях, в системах управления зданиями и на объектах энергетики для обеспечения обмена данными между ПЛК, частотными преобразователями и датчиками.

Гарантия

Гарантийный срок составляет 5 лет с даты продажи.

Физические характеристики

Габариты: 45,8×105×134 мм.

Вес: 0,59 кг.

Комплектация

• Устройство.
• Краткое руководство пользователя.
• Крепеж для монтажа на DIN-рейку.
