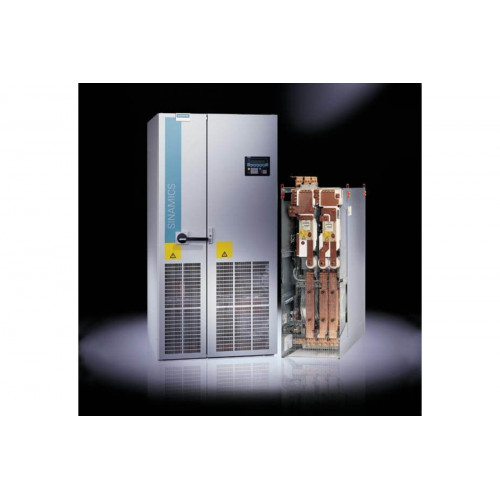

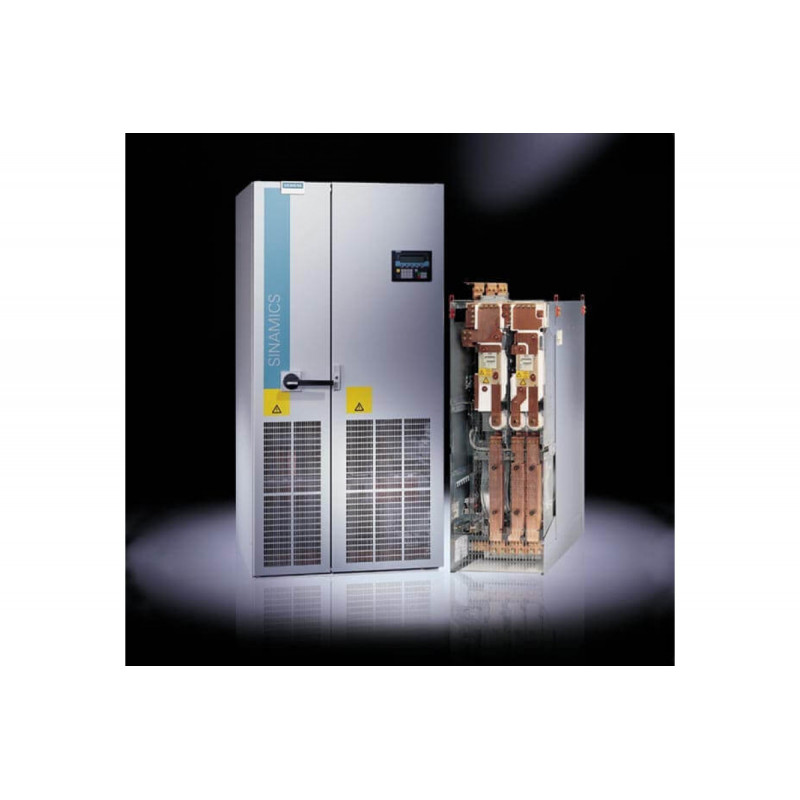

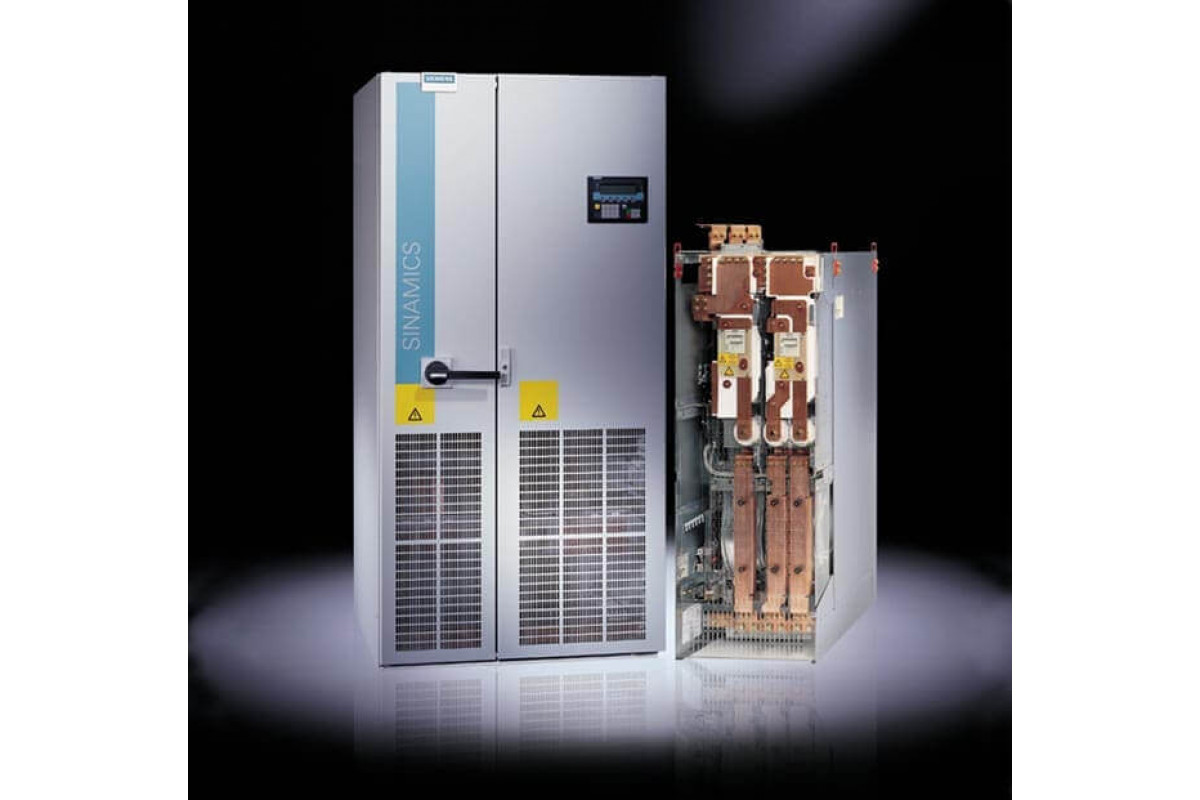

Преобразователь Siemens 6SL3730-1TG34-3AA3

Преобразователь Siemens 6SL3730-1TG34-3AA3

Тип устройства: это шкафной базовый выпрямитель (BLM) из модульной системы приводов Sinamics S120CM, предназначенный для преобразования трехфазного переменного тока в постоянное напряжение питания промежуточного звена DC. Устройство обеспечивает питание нескольких инверторов (мотор-модулей) в общей шине постоянного тока, что позволяет реализовывать рекуперацию энергии и снижать общее энергопотребление системы.

Производитель: Siemens

Модель: 6SL3730-1TG34-3AA3

Основные характеристики

Входное напряжение: устройство рассчитано на питание от трехфазной сети переменного тока напряжением от 500 до 690 В с частотой 50 или 60 Гц.

Выходное напряжение: выпрямитель формирует постоянное напряжение на шине DC в диапазоне от 675 до 930 В, которое используется для питания подключенных инверторов.

Номинальный выходной ток: базовый выпрямитель способен обеспечивать номинальный постоянный ток до 430 А, что позволяет питать несколько мощных приводов одновременно.

Номинальная мощность: при стандартных условиях эксплуатации устройство поддерживает номинальную мощность до 355 кВт, что соответствует высокопроизводительным промышленным применениям.

Конструктивные особенности

Модульное исполнение: выпрямитель выполнен в виде шкафа (IP20), предназначенного для установки в шкаф управления или на монтажную панель, что упрощает интеграцию в существующие системы автоматизации.

Воздушное охлаждение: для отвода тепла используется принудительное воздушное охлаждение с помощью встроенных вентиляторов, что обеспечивает надежную работу при высоких нагрузках без использования жидкостных систем.

Интерфейс управления: устройство оснащено интерфейсом DRIVE-CLiQ для цифровой связи с контроллером движения и другими компонентами системы Sinamics, что позволяет реализовать точное управление и диагностику.

Встроенная защита: базовый выпрямитель включает функции защиты от короткого замыкания, перегрузки по току и перенапряжения, что повышает надежность и безопасность всей приводной системы.

Область применения

Данный выпрямитель применяется в мощных промышленных приводах для металлургии, горнодобывающей промышленности, цементных заводов, судостроения и крупных насосных станций. Он оптимально подходит для систем с общим звеном постоянного тока, где требуется высокая мощность и возможность рекуперации энергии в сеть.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 200 кг.
