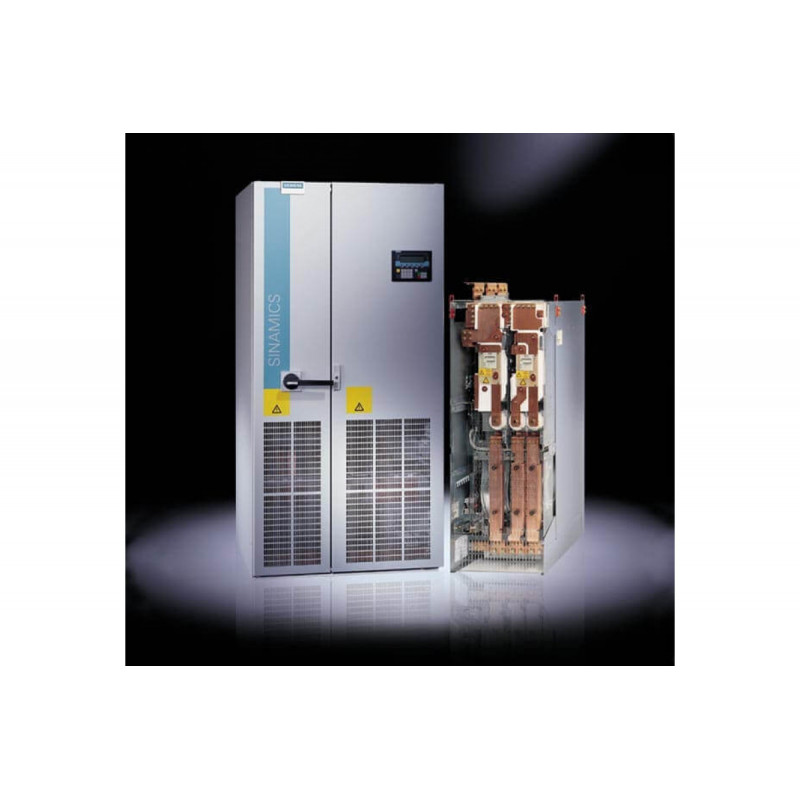

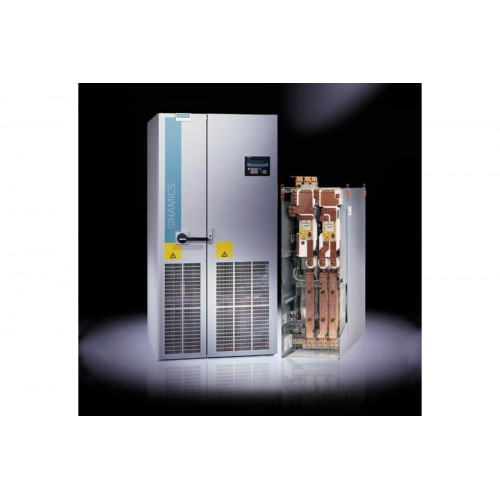

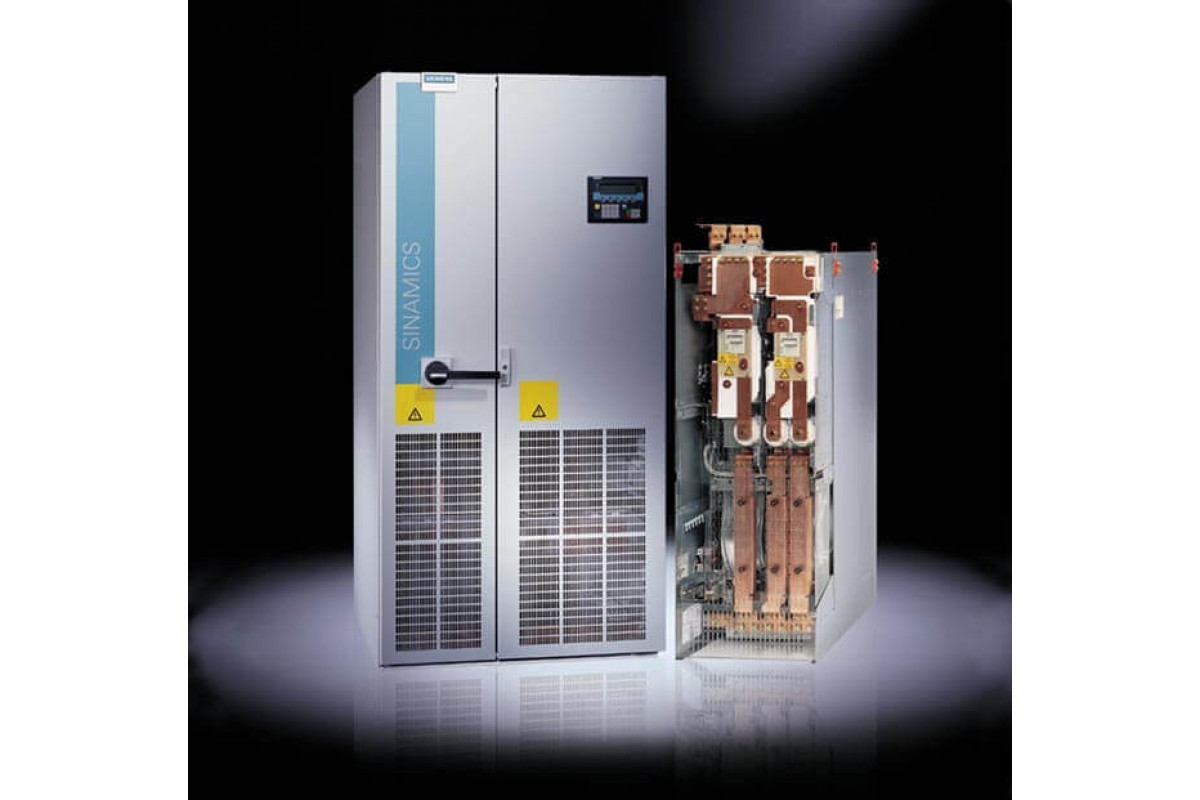

Преобразователь Siemens 6SL3730-1TG41-1BA3

Преобразователь Siemens 6SL3730-1TG41-1BA3

Тип устройства: шкафной базовый выпрямитель (BLM) для мощных промышленных приводов. Он предназначен для преобразования трехфазного переменного тока напряжением 500-690 В в стабилизированное постоянное напряжение 675-930 В DC, которое используется для питания инверторов и других компонентов системы. Устройство рассчитано на номинальный выходной ток 1100 А и обеспечивает номинальную мощность до 900 кВт.

Производитель: Siemens

Модель: 6SL3730-1TG41-1BA3

Основные характеристики

Номинальное входное напряжение: устройство работает от трехфазной сети переменного тока напряжением от 500 до 690 В с частотой 50 или 60 Гц.

Выходное напряжение и ток: на выходе формируется постоянное напряжение в диапазоне 675-930 В DC при номинальном токе 1100 А, что позволяет питать мощные инверторы.

Номинальная мощность: выпрямитель способен передавать до 900 кВт активной мощности, что делает его пригодным для тяжелых промышленных нагрузок.

Система охлаждения и защита: используется принудительное воздушное охлаждение, а корпус выполнен по стандарту защиты IP20, обеспечивающему защиту от проникновения твердых предметов.

Конструктивные особенности

Модульная конструкция Sinamics S120CM: выпрямитель выполнен в формате шкафного блока (Cabinet Module) для системы Sinamics S120, что обеспечивает простую интеграцию в общую систему управления приводами.

Наличие предохранителей для параллельного подключения: устройство оснащено специальными предохранителями, которые позволяют подключать его параллельно с другими выпрямителями для увеличения суммарной выходной мощности.

Специфическое размещение: конструкция предусматривает установку данного шкафа справа от модуля LCM (Line Connection Module), что оптимизирует компоновку и упрощает монтаж силовых шин и кабелей.

Усиленный корпус: шкаф имеет массу 440 кг и рассчитан на интенсивную эксплуатацию в условиях промышленного производства, обеспечивая надежную защиту силовых компонентов.

Область применения

Данный базовый выпрямитель применяется в системах электропривода для тяжелой промышленности, таких как металлургия, горнодобывающая отрасль, цементная промышленность и судостроение. Он используется для создания мощных регулируемых приводов насосов, компрессоров, конвейеров, экструдеров и крупных станков. Устройство также востребовано на объектах с высокими требованиями к качеству электропитания и стабильности напряжения промежуточного звена постоянного тока.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 440 кг.
