Supermicro SYS-621C-TN12R. Технические характеристики
RUS | ENG
Видео-адаптер
Интегрированный видеоконтроллер Aspeed® AST2600 Video Graphic Adapter, 1920x1200@60Hz 32bpp, DDR4 SDRAMДо четырех/шести графических акселераторов или видеокарт одинарной ширины или двух GPU/видеокарт двойной ширины с TDP до 400W (см. конфигуратор)
Дополнительные накопители
До 2-х накопителей M.2 2260/2280 PCIe 5.0 x2 в разъемы на материнской плате (подключение к CPU#1).До двух или четырех накопителей M.2 PCIe 3.0 x4 формата 2280/22110 с установкой на плату расширения в слот PCIe.До двух накопителей M.2 SATA / PCIe 4.0 x4 формата 2280/22110 с установкой на плату расширения на базе SAS3808 с поддержкой RAID 0/1 в слот PCIe.
Интерфейсы
Видео-разъем DB-15 на задней панелиПорт управления 1GbE RJ-45 на задней панели2 порта USB 3.0 на задней панели1 последовательный порт на задней панели
Контроллер дисковой подсистемы
Интегрированный в чипсет SATA-контроллер, 8 портов 6Gb/s (1 разъем 8-port SFF-8654 SLIMLINE x8 Low Profile): - поддержка VROC 8.0 RAID 0/1/10/5Интегрированный в чипсет sSATA-контроллер, 4 порта 6Gb/s (1 разъем 4-port SFF-8654 SLIMLINE x4 Low Profile): - поддержка VROC 8.0 RAID 0/18 портов PCIe 5.0 x4 для подключения накопителей NVMe (4 разъема SFF-TA-1016 MCIO x4 от CPU1, 4 разъема SFF-TA-1016 MCIO x4 от CPU2): - поддержка Intel VMD, Intel VROC 8.0 RAID 0/1/10/5 (для RAID требуется ключ активации Intel VROC Key)2 разъема для накопителей M.2 2260/2280 PCIe 5.0 x4 от чипсета: - поддержка Intel VMD, Intel VROC 8.0Дополнительно (выбор в полях Конфигуратора "Контроллер дисковой подсистемы" и "HBA-адаптер): - RAID-контроллер, HBA-адаптер или Tri-Mode контроллер для накопителей SAS3 и/или SATA в слоты расширения PCIe 5.0 - Tri-Mode контроллер или HBA для накопителей NVMe в слоты расширения PCIe 5.0
Линейка CPU
1 или 2 процессора семейства 5th/4th Generation Intel® Xeon® Scalable ProcessorsМаксимальный тепловой пакет (TDP) - 350W на процессорПоддерживаемые процессоры: Intel Xeon Silver 4400/4500, Gold 5400/5500, Gold 6400/6500, Platinum 8400/8500, MAX 9400 (кроме процессоров с индеком Q)Процессорный разъем FCLGA4677, архитектура Intel Sapphire Rapids/Emerald Rapids, техпроцесс Intel 7От 8 до 64 ядер и 128 потоков на процессор, рабочая частота от 1.8 GHz до 3.7 GHzДо 256 логических CPU на сервер с технологией Intel Hyper-ThreadingДо 320 MB кэш-памяти L3 на процессорМаксимальный объем поддерживаемой процессором оперативной памяти 4TBПоддержка памяти DDR5-4000/4400/4800/5600 MT/s (в зависимости от модели процессора), восьмиканальный контроллер памяти (IMC)Поддержка Registered ECC-memory, в том числе 3DSПоддержка Intel® Optane™ DC Persistent Memory 300 Series (Crow Pass)Межпроцессорный интерфейс UPI 16 GT/s (3 или 4 линка), 80 линий PCIe 5.0 (8GB/s на линию), DMI 3.0 (4 линии)
Оптический накопитель
Не поддерживается
Панель управления
На передней панели: - кнопки управления: Power, UID - индикация: Power Status LED, Information/UID LED, Drive activity LED, LAN Activity LED
Параметры электропитания
100-240 VAC, 12-6 A, 50-60 Hz
Серверная плата
Super X13DDW-A
Серверное шасси
SuperChassis CSE-LA26TS-R1K23AWP1
Управление и мониторинг
Intelligent Platform Management Interface v.2.0 (IPMI 2.0)Virtual media over LAN, KVM-over-LAN, ASPEED AST2600 Base Management Controller (BMC)Мониторинг напряжений, температур, скорости вращения вентиляторов, датчик вскрытия корпуса
Характеристика
Описание
Форм-фактор
2U, для установки в стойку
Вес
15 кг, в упаковке 27 кг (только платформа)
Оперативная память
Типы памяти:- DDR5 ECC Registered Memory (RDIMM) 1.1V, DDR5 ECC Registered Memory 3DS (RDIMM 3DS) 1.1VМаксимальный объем ОЗУ (процессор поддерживает максимально 4TB ОЗУ):- для RDIMM - 1024 GB (16 x 64 GB)- для RDIMM 3DS - 4096 GB (16 x 256 GB)Режимы работы памяти: до 4800/5600 MT/s (1 DPC) (в зависимости от модели процессора)Интегрированный в процессор 8-канальный контроллер памяти (IMC)Всего 8 каналов на CPU, один модуль памяти на канал (1 DPC)Всего 8 модулей памяти на CPU, 16 модулей памяти на серверПропускная способность подсистемы памяти 307.2 / 358.4 GB/s
Платформа

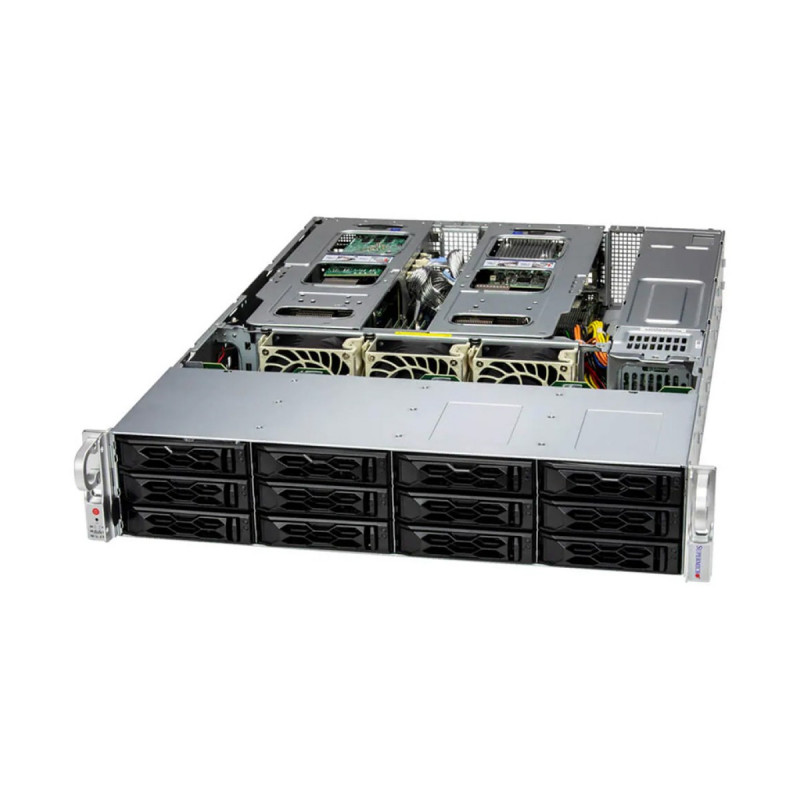

Серверная платформа Supermicro SYS-621C-TN12R
Процессор
1 или 2 процессора семейства 5th/4th Generation Intel® Xeon® Scalable ProcessorsМаксимальный тепловой пакет (TDP) - 350W на процессорПоддерживаемые процессоры: Intel Xeon Silver 4400/4500, Gold 5400/5500, Gold 6400/6500, Platinum 8400/8500, MAX 9400 (кроме процессоров с индеком Q)Процессорный разъем FCLGA4677, архитектура Intel Sapphire Rapids/Emerald Rapids, техпроцесс Intel 7От 8 до 64 ядер и 128 потоков на процессор, рабочая частота от 1.8 GHz до 3.7 GHzДо 256 логических CPU на сервер с технологией Intel Hyper-ThreadingДо 320 MB кэш-памяти L3 на процессорМаксимальный объем поддерживаемой процессором оперативной памяти 4TBПоддержка памяти DDR5-4000/4400/4800/5600 MT/s (в зависимости от модели процессора), восьмиканальный контроллер памяти (IMC)Поддержка Registered ECC-memory, в том числе 3DSПоддержка Intel® Optane™ DC Persistent Memory 300 Series (Crow Pass)Межпроцессорный интерфейс UPI 16 GT/s (3 или 4 линка), 80 линий PCIe 5.0 (8GB/s на линию), DMI 3.0 (4 линии)
Сетевой контроллер
Без интегрированного сетевого контроллераВыделенный порт управления 1 Gb Ethernet RJ-45Дополнительно: - сетевой модуль стандарта OCP 3.0 (до двух) - до шести сетевых адаптеров в стандартные слоты расширения PCIe 5.0
Слоты расширения
Слот 1: PCIe 5.0 x8/x16 (или x16/x16 при объединении со Слотом 2) полной высоты длины 6.6" (FHHL) от CPU#1 (левый)Слот 2: PCIe 5.0 x8/x16 (или x16/x16 при использовании дополнительных линие PCIe для NVMe) полной высоты длины 6.6" (FHHL) от CPU#1 (левый)Слот 3: PCIe 5.0 x16/x16 полной высоты длины 6.6" (FHHL) от CPU#1 (левый)Слот 4: PCIe 5.0 x8/x16 (или x16/x16 при использовании дополнительных линие PCIe для NVMe) полной высоты длины 6.6" (FHHL) от CPU#2 (правый)Слот 5: PCIe 5.0 x8/x16 (или x16/x16 при объединении со Слотом 4) полной высоты длины 6.6" (FHHL) от CPU#2 (правый)Слот 6: PCIe 5.0 x16/x16 полной высоты длины 6.6" (FHHL) от CPU#2 (правый)В слоты 1, 2, 4, 5 возможна установка плат расширения полной длины (10.5") при замене радиаторов CPU на низкопрофильные.В слоты 1 и 5 возможна установка GPU или видеокарт двойной ширины.Подключение более 8-ми накопителей NVMe может быть выполнено с использованием линий PCIe для райзер-карт.1 слот PCIe 5.0 x16/x16 OCP 3.0 для сетевого модуля AIOM от CPU#11 слот PCIe 5.0 x16/x16 OCP 3.0 для сетевого модуля AIOM от CPU#2
