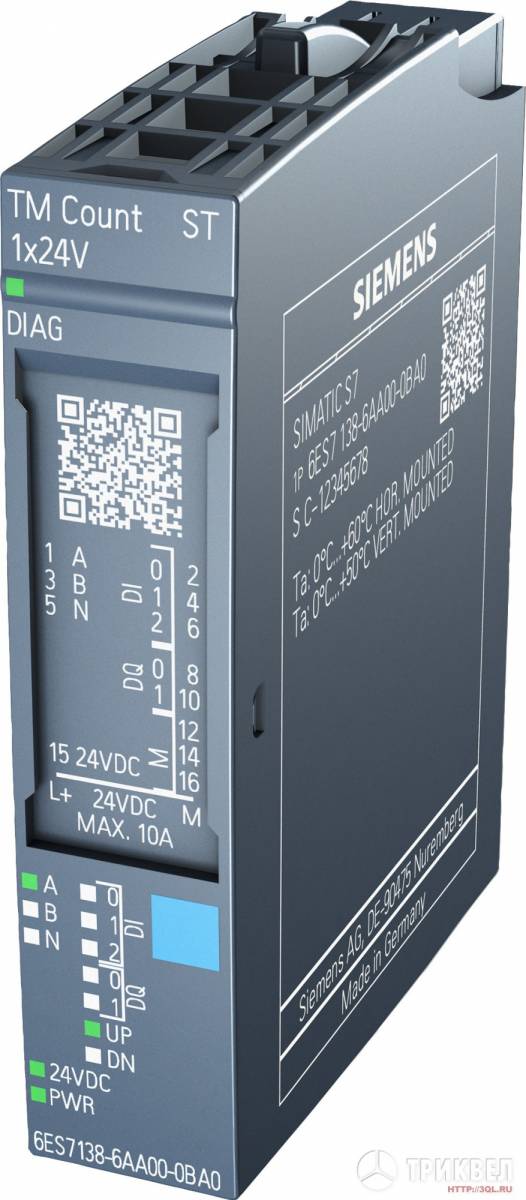

Технологический модуль счета Siemens Simatic 6ES7138-6AA01-0BA0

Технологический модуль счета Siemens Simatic 6ES7138-6AA01-0BA0

Тип устройства: технологический модуль счета SIMATIC ET 200SP TM Count 1x 24 V представляет собой специализированный функциональный блок для систем промышленной автоматизации. Он предназначен для высокоточного подсчета импульсов от внешних датчиков и энкодеров, обеспечивая надежный сбор данных о скорости, положении или количестве циклов в производственных процессах.

Производитель: Siemens

Модель: 6ES7138-6AA01-0BA0

Основные характеристики

Количество каналов и тип сигналов: модуль имеет один канал для подключения 24-вольтовых инкрементных или импульсных энкодеров, что позволяет обрабатывать сигналы с различными протоколами, включая стандартные квадратурные и импульсные последовательности.

Интегрированные порты ввода-вывода: устройство оснащено тремя дискретными входами (DI) и двумя дискретными выходами (DQ). Дискретные входы могут использоваться для захвата внешних событий, таких как нулевые метки или сигналы запуска/останова, а выходы — для управления исполнительными механизмами на основе результатов подсчета.

Архитектура и монтаж: модуль предназначен для установки на базовый блок (BusAdapter) типа A0 в распределенной системе периферии SIMATIC ET 200SP. Такая конструкция обеспечивает компактное размещение и гибкость при построении систем управления.

Совместимость с системами управления: технологический модуль счета полностью совместим с контроллерами SIMATIC S7-1500 и другими ведущими устройствами ET 200SP, поддерживая стандартные протоколы обмена данными PROFINET и PROFIBUS.

Конструктивные особенности

Защита от помех и гальваническая развязка: модуль имеет встроенную гальваническую развязку между каналами и внутренней логикой, что обеспечивает устойчивость к электромагнитным помехам и защиту цепей управления от перенапряжений в промышленных условиях.

Компактный форм-фактор: устройство выполнено в корпусе стандартного размера для системы ET 200SP, что позволяет экономить место в шкафу управления. Модуль имеет степень защиты IP20, подходящую для установки в сухих и чистых производственных зонах.

Гибкая настройка режимов работы: модуль поддерживает несколько режимов счета, включая непрерывный, одноразовый и периодический, а также может работать как таймер или частотомер. Настройка параметров осуществляется через программное обеспечение TIA Portal.

Светодиодная индикация состояния: на лицевой панели модуля расположены светодиоды, отображающие статус питания, ошибок и состояния каждого канала ввода-вывода, что упрощает диагностику и мониторинг работы устройства.

Область применения

Технологический модуль счета Siemens Simatic 6ES7138-6AA01-0BA0 широко используется в машиностроении, упаковочной промышленности и системах конвейерной автоматизации. Он оптимален для задач подсчета продукции, контроля скорости вращения валов, позиционирования исполнительных механизмов и мониторинга технологических процессов, где требуется высокая точность и быстродействие.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
