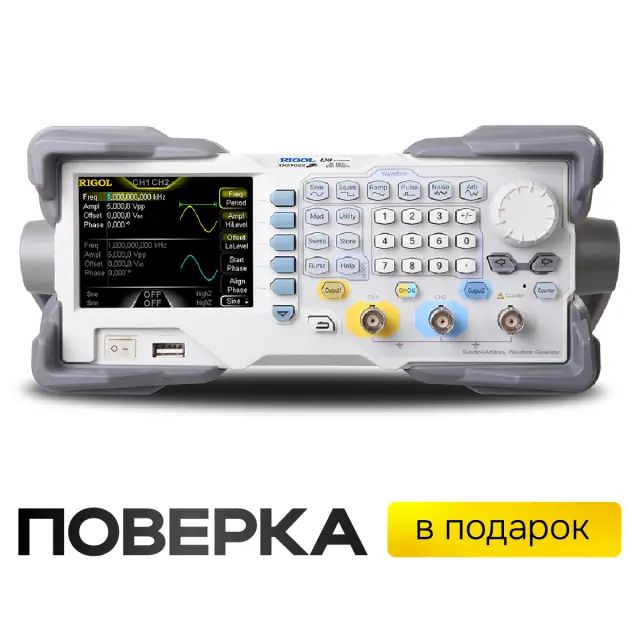

Универсальный генератор сигналов RIGOL DG1022Z

Универсальный генератор сигналов RIGOL DG1022Z

Тип устройства: универсальный двухканальный генератор сигналов произвольной формы, предназначенный для формирования и воспроизведения электромагнитных колебаний различной конфигурации. Прибор позволяет одновременно генерировать два независимых сигнала, что необходимо для задач сравнения, синхронизации и тестирования сложных радиоэлектронных систем. Благодаря поддержке технологии SiFi и возможности создания произвольных сигналов, устройство является многофункциональным инструментом для отладки и разработки.

Производитель: RIGOL

Модель: DG1022Z

Основные характеристики

Максимальная выходная частота: 25 МГц, что позволяет работать с широким спектром радиочастотных устройств и компонентов.

Количество каналов: 2, обеспечивающие независимую генерацию сигналов с возможностью их синхронизации для сравнительного анализа.

Формы сигнала: пять стандартных типов (синус, прямоугольник, пила, импульс, шум), 160 специальных форм и возможность создания произвольных сигналов с разрешением 14 бит.

Частота дискретизации: 200 Мвыб/сек, что гарантирует высокую точность воспроизведения сложных сигналов с минимальными искажениями.

Глубина памяти: до 2 миллионов точек для записи и последующего воспроизведения произвольных сигналов, что позволяет детально анализировать длительные процессы.

Конструктивные особенности

Двухканальная архитектура: позволяет одновременно выдавать два различных сигнала, что критично для тестирования дифференциальных линий, фильтров и схем сравнения.

Низкий уровень искажений: коэффициент гармонических искажений синусоидального сигнала составляет менее -65 дБн на частотах до 10 МГц, что обеспечивает высокую чистоту выходного сигнала.

Режимы модуляции и свипирования: поддерживаются все основные виды модуляции (АМ, ЧМ, ФМ, ИМ) и режимы качания частоты (линейный, логарифмический, ступенчатый), что расширяет функционал прибора.

Встроенный частотомер: позволяет измерять частоту, период и коэффициент заполнения внешних сигналов в диапазоне от 1 мкГц до 200 МГц, превращая генератор в измерительный прибор.

Интерфейсы связи: оснащен портами USB Host, USB Device и LAN для удаленного управления и интеграции в автоматизированные измерительные системы.

Область применения

Генератор сигналов RIGOL DG1022Z широко применяется в научно-исследовательских лабораториях для проведения экспериментов, требующих высокой точности и разнообразия форм сигналов. В промышленности и энергетике прибор используется для тестирования и разработки нового оборудования, а также для проверки надежности работы систем. В образовательных учреждениях данная модель служит наглядным пособием для изучения основ радиотехники, электроники и теории сигналов.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 56011-20).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 261,5×112×318,4 мм.

Вес: 3,2 кг.

Комплектация

• RIGOL DG1022Z.
• Кабель питания.
• USB кабель.
• BNC кабель.
