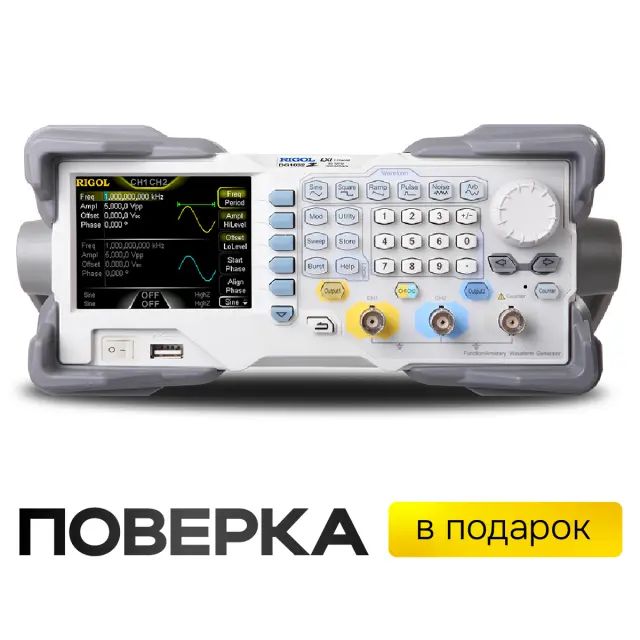

Универсальный генератор сигналов RIGOL DG1032Z

Универсальный генератор сигналов RIGOL DG1032Z

Тип устройства: универсальный генератор сигналов произвольной формы, предназначенный для формирования и воспроизведения электрических колебаний различной конфигурации. Прибор относится к категории прецизионных измерительных инструментов, используемых для настройки, тестирования и отладки радиоэлектронной аппаратуры. Данное устройство сочетает в себе функции генератора стандартных сигналов и генератора сигналов специальной формы, что делает его незаменимым в лабораторных условиях.

Производитель: RIGOL

Модель: DG1032Z

Основные характеристики

Два независимых канала: генератор оснащен двумя полностью автономными выходными каналами, что позволяет одновременно формировать два различных сигнала с независимой настройкой частоты, амплитуды и формы. Это дает возможность тестировать и анализировать взаимодействие нескольких сигналов в сложных многоканальных системах.

Широкий частотный диапазон: устройство обеспечивает генерацию синусоидальных сигналов в диапазоне от 1 мкГц до 30 МГц, что охватывает большинство задач в области аналоговой и цифровой электроники. Возможность работы на сверхнизких частотах делает прибор подходящим для тестирования аудиоусилителей и низкочастотных фильтров.

Высокая частота дискретизации: частота дискретизации 200 Мвыб/с позволяет точно воспроизводить сложные сигналы с крутыми фронтами и высокочастотными составляющими. Благодаря этому прибор способен генерировать импульсы с минимальными искажениями, что критически важно для тестирования цифровых интерфейсов и быстродействующих микросхем.

160 встроенных форм сигналов: помимо стандартных синусоидальных, прямоугольных и треугольных сигналов, генератор поддерживает 160 типов специальных форм. Такое разнообразие позволяет моделировать нестандартные воздействия и тестировать устройства в условиях, максимально приближенных к реальным.

Конструктивные особенности

Технология Signal Fidelity (SiFi): данная технология обеспечивает высокую точность восстановления сигналов произвольной формы за счет снижения влияния эффектов дискретизации. Выходной сигнал максимально точно повторяет заданную форму, что гарантирует достоверность результатов измерений.

Встроенный частотомер: прибор оснащен высокоточным частотомером с частотным диапазоном от 1 мГц до 200 МГц и разрешением 7 разрядов в секунду. Эта функция позволяет оперативно измерять частоту внешних сигналов, не прибегая к использованию отдельного измерительного оборудования.

Генератор гармоник: устройство поддерживает генерацию до 8 гармоник с возможностью независимой регулировки амплитуды и фазы каждой из них. Это позволяет создавать сигналы с заданным спектральным составом для тестирования фильтров, усилителей и других нелинейных устройств.

Интерфейсы удаленного управления: генератор оснащен интерфейсами USB и LAN, что позволяет интегрировать его в автоматизированные измерительные системы. Поддержка удаленного управления дает возможность проводить длительные серии тестов без участия оператора.

Область применения

Универсальный генератор сигналов RIGOL DG1032Z применяется в исследовательских лабораториях для проведения экспериментов в области электроники, автоматизации и связи, где требуется высокая точность формирования сигналов. Прибор используется при разработке и тестировании электронных устройств и компонентов, позволяя ускорить процесс отладки и повысить качество конечного продукта. В технических вузах генератор служит отличным инструментом для обучения студентов, давая им возможность на практике изучать работу аналоговых и цифровых схем.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 56011-20).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 261,5×112×318,4 мм.

Вес: 3,2 кг.

Комплектация

• RIGOL DG1032Z.
• Кабель питания.
• BNC кабель.
• USB кабель.
